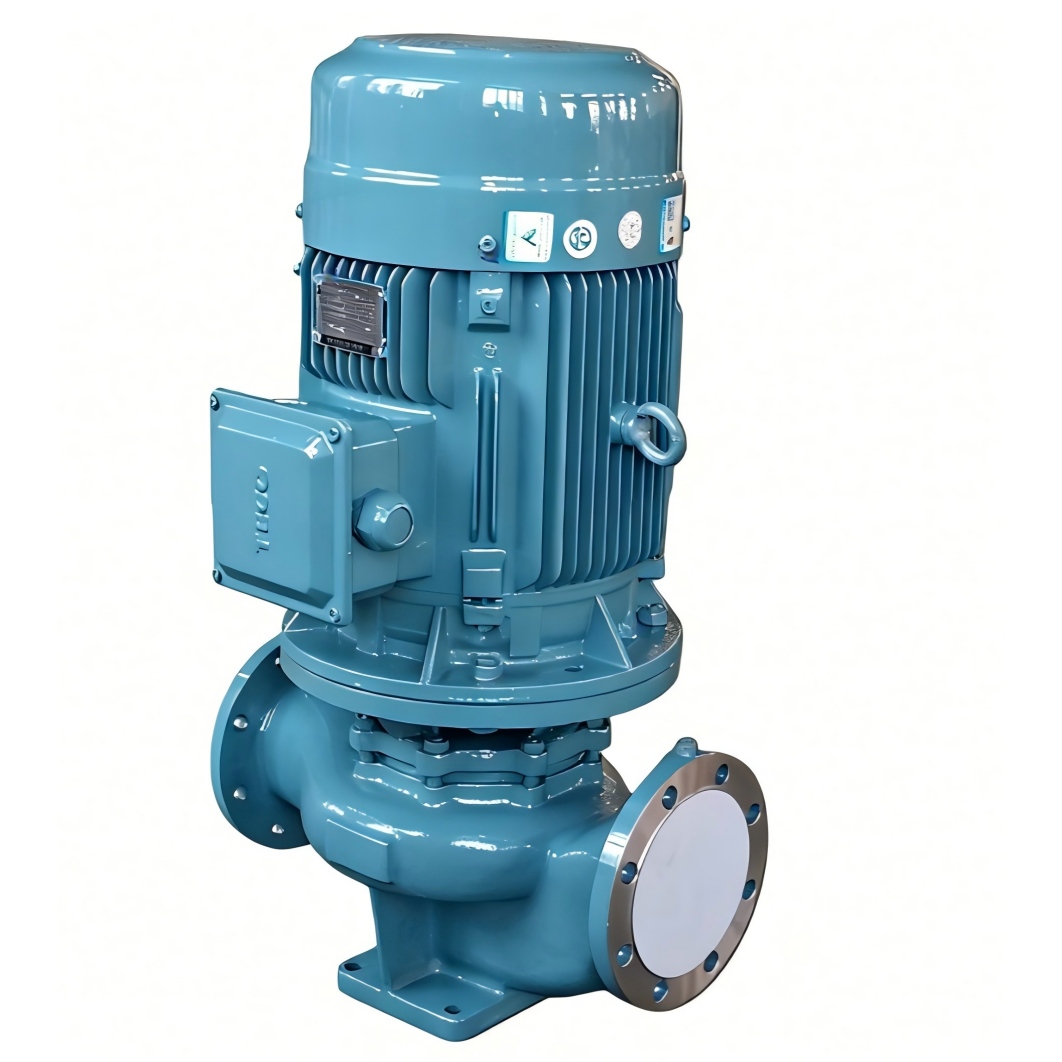

مضخة تغذية خط الأنابيب العمودية ISG

1. موقف سوق المنتج واتجاه التطبيق

مضخة تغذية خط الأنابيب العمودية ISG عبارة عن مضخة تغذية طاردة مركزية عمودية مضمنة أحادية المرحلة تغطي خمس علامات بحث صناعية أساسية: مضخة طرد مركزي أفقية ، مضخة مياه صناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تختلف عن مضخات الطرد المركزي الأفقية المنفصلة ومضخات التغذية المضغوطة العمودية متعددة المراحل التي تشغل مساحة أفقية كبيرة وتتطلب تصحيحًا معقدًا للتركيز، وقد تم تطوير وحدة التغذية المضمنة العمودية سريعة الصيانة هذه لنقل المياه النظيفة المحايدة والسوائل منخفضة الشوائب ذات الخصائص الفيزيائية والكيميائية المتوافقة مع الماء النقي. إنه يوفر تغذية متوسطة مستقرة وضغطًا دوريًا لإمدادات المياه في الورش الصناعية، وتوزيع المياه في المناطق الحضرية البلدية، وتعزيز المياه المحلية في المباني الشاهقة، وضغط الطوارئ في خطوط أنابيب الحريق، ونقل المياه لمسافات طويلة، وتدوير المياه المبردة الساخنة في حلقة مغلقة لتكييف الهواء المركزي وأنظمة التبريد بالرش، ويعمل كمعدات دعم أساسية متطابقة لجميع جرافات إمدادات المياه المتكاملة. توفر الوحدة مرونة تركيب رائعة وقدرة على التكيف البيئي، وقادرة على التشغيل المستقر دون انقطاع في غرف المضخات الموجودة تحت الأرض الرطبة وسيئة التهوية، بالإضافة إلى غرف معدات الهندسة الكهربائية والميكانيكية التجارية المتميزة عالية المستوى مع عتبات صارمة للتحكم في الضوضاء والغبار. تشتمل ميزاتها التنافسية الأساسية على تصميم متكامل مضمن عمودي ثنائي المحور متساوي القطر، وبصمة أفقية صغيرة جدًا لخفض الاستثمار في البناء المدني، وغطاء حماية كامل اختياري للتركيب في الهواء الطلق، ومجموعة دوارة قصيرة ذات محرك مباشر مع تصميم متوازن لمحمل القوة وختم ميكانيكي مركب متعدد الطبقات مجهز بسبائك التيتانيوم المستوردة وأزواج احتكاك من السبائك الصلبة، مما يسد فجوة السوق في مضخات التغذية العمودية المدمجة في الأنابيب، وسهلة التفكيك بدون إزعاج لإمدادات المياه البلدية، والمباني التجارية HVAC والصناعية. مشاريع الهندسة الكهروميكانيكية الإنتاج.

في حين أن مضخات المياه الأفقية ذات الإطار المنفصل والمضخات العمودية متعددة المراحل المعززة تتطلب محاذاة اقتران منفصلة وتركيبات أنابيب مساعدة إضافية، تركز مضخة التغذية العمودية المضمنة ISG هذه على دوران المياه متعدد الأغراض وسيناريوهات التغذية المضغوطة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمجالات البلدية والصناعية، مما يشكل خط إنتاج مضخة خط أنابيب عمودية لجميع السيناريوهات مع مزايا هيكلية حصرية سريعة التفكيك للدفع المباشر غير متوفرة في مضخات الطرد المركزي المنفصلة التقليدية.

2. مزايا الأداء الهيكلي والهيدروليكي المضمنة العمودية الفريدة

• تصميم خطي للمدخل/المخرج المحوري العمودي ذو القطر المتساوي من قطعة واحدة: تشترك حواف الشفط والتفريغ في نفس العيار وتقع على محور مركزي رأسي واحد، مما يتيح التثبيت المباشر في الخط على مقاطع خطوط الأنابيب المستقيمة تمامًا مثل صمامات تنظيم خطوط الأنابيب، مما يؤدي إلى التخلص من تركيبات الكوع الانتقالية الزائدة عن الحاجة وتبسيط التخطيط الشامل لخط الأنابيب
• تصميم موفر للمساحة بإطار عمودي مدمج للغاية: الهيكل الرأسي المتكامل لمحرك المضخة يقلل بشكل كبير من شغل الأرضية الأفقية داخل غرف المضخة، مما يقلل من تكلفة بناء الأساس والطلب على المساحة؛ يمكن مطابقة غطاء الحماية الكامل لتحقيق التركيب المكشوف في الهواء الطلق دون وجود مضخات داخلية مخصصة
• مجموعة دوارة ذات محرك مباشر محوري قصير: يتم تثبيت المكره بشكل ثابت على العمود الرأسي الممتد للمحرك بدون مجموعات اقتران وسيطة، ويتم تقصير البعد المحوري الإجمالي بشكل كبير؛ يتم توزيع مواضع حمل المضخة والمحرك بشكل علمي لتعويض القوة الشعاعية والقوة المحورية المتولدة أثناء التشغيل عالي التدفق لتشغيل مستقر وهادئ منخفض الاهتزاز
• نظام ختم العمود المركب المقاوم للتآكل من النوع المزدوج: يدعم ختم العمود الختم الميكانيكي الفردي والختم الميكانيكي المدمج بتكوينين، متطابقين مع حلقات الختم الثابتة المستوردة من سبائك التيتانيوم، ومكونات الختم المقاومة للحرارة المتوسطة والعالية وأزواج احتكاك السبائك الصلبة، مما يحسن مقاومة التآكل بشكل عام ويطيل عمر الخدمة المستمر الخالي من التسرب في ظل تشغيل متناوب طويل الأمد بارد وساخن
• بنية الإصلاح الشامل للخلف سليمة لخطوط الأنابيب: لا تتطلب الصيانة الفصل الكامل لحواف خطوط الأنابيب المدخلة والمخرجة؛ فقط فك صواميل التوصيل الموجودة على قاعدة الدعم المدمجة للمضخة يسمح باستخراج تصاعدي متكامل لمجموعة الدوار الكاملة لاستبدال الأجزاء الضعيفة مثل الدفاعات والأختام الميكانيكية
• التوافق الواسع مع الوسائط المتعددة السيناريوهات: قابل للتكيف من أجل دوران المياه النظيفة المحايدة والتغذية المضغوطة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإمدادات المياه البلدية وأنظمة مكافحة الحرائق، ومتوافق مع توصيل المياه لمسافات طويلة ومعدات إمدادات المياه المتكاملة التي تدعم الاستخدام مع إخراج ضغط مستقر وموثوق.

3. مزايا تنافسية متباينة مقارنة بمضخات الطرد المركزي الأفقية المنفصلة التقليدية

القوة الحصرية لمضخة تغذية خطوط الأنابيب العمودية ISG

• تغذية متعددة السيناريوهات إطار خطي رأسي مخصص مقابل إطار مقسم قياسي مضخة طرد مركزي أفقية : تعتمد المضخات الأفقية المقسمة التقليدية إطارات اقتران منقسمة محورية طويلة تشغل مساحة كبيرة في غرفة المضخة وتتطلب محاذاة محورية متكررة؛ يوفر تصميم الاتصال المباشر المتكامل ISG مساحة الأرضية ويغفل أعمال المحاذاة لتقصير دورة تركيب المشروع الإجمالية
• هيكل عمودي مدمج موفر للمساحة مقارنة بمضخة المياه الصناعية العامة ذات الحجم الكبير: تشغل معظم مضخات التغذية الأفقية مساحة أرضية أفقية واسعة مما يحد من تخطيط الطابق السفلي المدمج؛ يقلل الهيكل المضمن الرأسي من الإشغال الأفقي ويقلل من الأعمال المساعدة للبناء المدني
• غطاء حماية متوافق مع التركيب الخارجي، تصميم اختياري مقارنة بالمضخة العادية عالية الكفاءة المخصصة للأماكن المغلقة فقط: لا يمكن وضع المضخات الأفقية التقليدية في الخارج بدون بيوت مضخات مخصصة؛ تدعم ISG غطاء الحماية المطابق لتحقيق التثبيت في الهواء الطلق، وتوسيع تغطية المشهد المطبق
• هيكل الإصلاح الشامل لخط الأنابيب مقابل المضخات المقاومة للحرارة المقسمة بالكامل: تحتاج المضخات الأفقية المقسمة التقليدية إلى فصل كامل لخط أنابيب المدخل/المخرج لإخراج الأجزاء الداخلية المتآكلة؛ يحقق هذا التصميم سهل التفكيك الصيانة دون فصل خطوط الأنابيب، مما يقلل بشكل كبير من خسائر إيقاف تشغيل النظام الناتجة عن إصلاح المعدات
• سبائك التيتانيوم + ختم طويل العمر مركب من سبائك الصلب مقابل مضخة نقل كيميائية عادية مصنوعة من مادة واحدة: تعتمد العديد من مضخات المياه الأفقية على تجميعات ختم من سبيكة واحدة مع عمر خدمة قصير في ظل عملية تشغيل باردة وساخنة على المدى الطويل؛ يعمل الختم الميكانيكي المركب المُحسّن متعدد الطبقات على تحسين مقاومة التآكل والثبات المضاد للتسرب من أجل التشغيل المستمر الممتد
• تصميم عالمي متعدد الأغراض لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والبلديات مقابل مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) المخصصة ذات السيناريو الواحد: تتكيف مضخات تدوير التدفئة والتهوية وتكييف الهواء العادية فقط مع تكييف الهواء وتدوير الماء البارد والساخن؛ يمكن أيضًا تطبيق سلسلة ISG على إمدادات المياه البلدية، وتعزيز الحرائق، والتغذية المتوسطة للعمليات الصناعية مع تغطية قابلة للتطبيق على نطاق أوسع

تحديد المواقع في السوق المستهدفة

• مضخة طرد مركزي مدمجة عمودية أحادية الشفط لإمدادات المياه متعددة السيناريوهات، وخط إنتاج قياسي مستقل منفصل عن المضخات الأفقية المقترنة المنفصلة والمضخات المعززة الرأسية متعددة المراحل، ومعدات الدعم المفضلة لأنظمة تكييف الهواء المركزي وتعزيز الحرائق وأنظمة خطوط أنابيب تغذية المياه البلدية للمباني التجارية الشاهقة
• مضخة طرد مركزي للتغذية العمودية منخفضة الاهتزاز موفرة للطاقة ومتكاملة مع نظام تحمل القوة المتوازن وغطاء عمود غير قابل للصدأ وختم ميكانيكي من سبائك صلبة متعددة الزنبرك، لتحل محل مضخات المياه المقسمة المحورية الطويلة التقليدية للعقارات التجارية الجديدة والمشاريع الهندسية الكهروميكانيكية البلدية والصناعية
• مضخة تغذية عمودية مضمنة موفرة للمساحة مع غطاء حماية خارجي اختياري، تتوافق مع قطاعات خطوط الأنابيب في مراكز التسوق ومباني المكاتب ومحطات المياه البلدية وورش العمل الصناعية، مما يحقق دورانًا مستقرًا للمياه بدون ضوضاء ومنخفض الضوضاء على المدى الطويل وتشغيل التغذية المضغوطة

4. تركيب خطوط الأنابيب العمودية القياسية وإرشادات الصيانة المعيارية سهلة التفكيك

1. ضع قاعدة القدم الفولاذية العمودية المتكاملة على أساس خرساني مسطح جاف، ثم ضع 4 إلى 6 وسادات مطاطية ممتصة للصدمات بالتساوي تحت لوحة القاعدة، وقم بمعايرة المستوى الأفقي لمجموعة المضخة بأكملها؛ لا يتطلب الهيكل المضمن العمودي أي معايرة محورية إضافية بين المضخة والمحرك
2. تركيب خطوط أنابيب الشفط والتفريغ العمودية، وتجهيز شاشة ترشيح متعددة الطبقات على خط أنابيب المدخل لمنع الشوائب الصلبة الكبيرة، وتركيب مقياس ضغط درجة الحرارة المدمج على خط أنابيب المخرج لمراقبة ضغط مياه التغذية لنظام التدفئة والتهوية وتكييف الهواء (HVAC) أو أنظمة مكافحة الحرائق في الوقت الحقيقي
3. املأ التجويف الداخلي للمضخة بوسيط تغذية متداول لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من أن الوسيط لا يحتوي على مكونات مسببة للتآكل، وقم بتشغيل المحرك وتحقق من حالة تشغيل مستقرة منخفضة الاهتزاز وهادئة في اتجاه عقارب الساعة دون ضوضاء غير طبيعية
4. سير عمل صيانة استخراج الدوار التصاعدي السريع: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب قبل استبدال المكونات؛ قم بفك مسامير تثبيت المحرك الأربعة وصواميل وصلات غطاء المضخة، وارفع مجموعة دوار المحرك المكره بالكامل لأعلى بشكل متكامل لاستبدال الأختام الميكانيكية والدفاعات والأجزاء الضعيفة الأخرى بسرعة دون فصل حواف خطوط الأنابيب
5. صيانة التخزين الخامل على المدى الطويل: قم بتصريف سائل التغذية المتبقي بالكامل داخل تجويف المضخة لمنع الصدأ الداخلي؛ تنظيف قناة التدفق الداخلي، وإغلاق منافذ الدخول والخروج بحواجز واقية لمنع تراكم الغبار والرواسب تحت بيئة الطابق السفلي الرطبة

5. سيناريوهات التطبيق الرئيسية للمباني والبلديات والمصانع

• أنظمة تدوير تكييف الهواء المركزية للمجمعات التجارية الشاهقة: تلبي تمامًا متطلبات الدورة المغلقة للمياه المبردة وتسخين المياه الساخنة لمباني المكاتب ومراكز التسوق الكبيرة والفنادق ذات النجوم والمباني التجارية الشاملة
• هندسة توزيع تغذية المياه في المناطق الحضرية البلدية: تعمل كمضخات تغذية دورانية رئيسية لخطوط أنابيب توصيل المياه البلدية وأنظمة خطوط أنابيب إمدادات المياه المنزلية السكنية الشاهقة مع إنتاج ضغط متوسط ​​مستقر
• مكافحة حرائق المباني من خلال ضغط الطوارئ الذي يعزز شبكات خطوط الأنابيب: التكيف مع متطلبات إمدادات المياه الطارئة عالية الضغط لأنظمة خطوط أنابيب مكافحة الحرائق، والحفاظ على الضغط المستقر مما يعزز الإنتاج في ظل ظروف تشغيل الطوارئ طويلة الأمد
• تداول تغذية عملية إنتاج الورشة الصناعية العامة: نقل مياه العملية النظيفة لتدوير خط إنتاج الورشة والعمل كمضخات معززة مساعدة متطابقة لمعدات إمدادات المياه المتكاملة

6. اختبار المصنع دفعة واحدة ومواصفات الامتثال للتصدير عبر الحدود

تخضع كل مضخة تغذية لخطوط الأنابيب العمودية من ISG لفحص الأداء الكامل بما في ذلك اختبار تقادم الطاقة المستمر DC380V/220V، ومعايرة الكفاءة الهيدروليكية عالية الكفاءة للتدفق الكامل المتوافقة مع GB/T3216-2016 وGB/T5657-2013، واختبار مقاومة حرارة الماء المتناوب البارد والساخن على المدى الطويل، وفحص تشغيل القوة المتوازنة لدورة طويلة، واختبار مقاومة التآكل لجلبة العمود غير القابل للصدأ، والتحقق من مانع التسرب من الختم الميكانيكي للسبائك الصلبة. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص الامتثال للمعايير الوطنية، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل الصيانة السريعة متعددة اللغات سهلة التفكيك لدعم قائمة التجارة الإلكترونية لمعدات التدفئة والتهوية وتكييف الهواء عبر الحدود والتخليص الجمركي لمتكاملي أنظمة تكييف الهواء التجارية، ومقاولي هندسة الهندسة الكهربائية والميكانيكية، ومقاولي هندسة إمدادات المياه البلدية، وموزعي خطوط الإنتاج الكهروميكانيكية في جميع أنحاء العالم.
