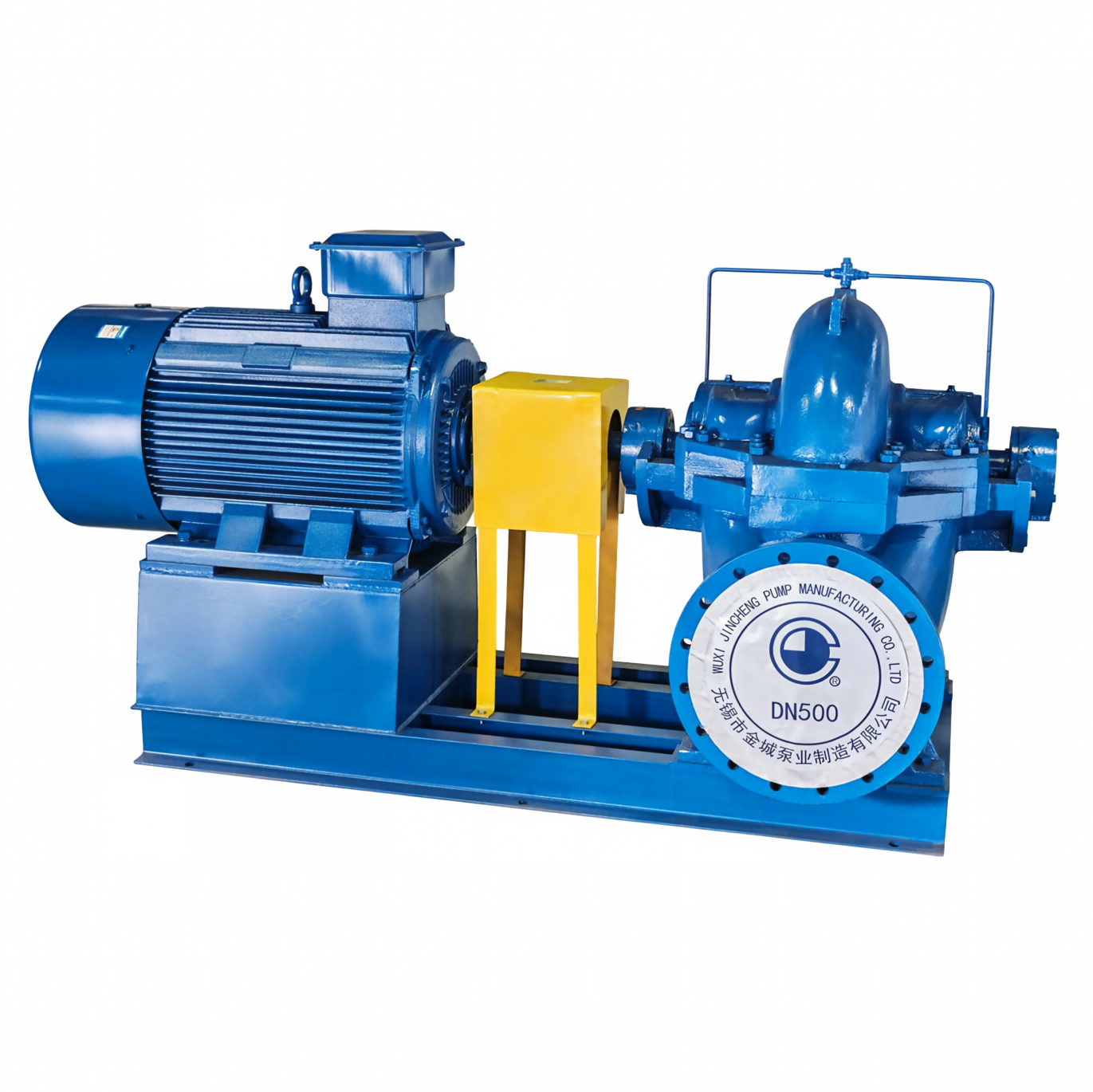

مضخة طرد مركزي سبليت مزدوجة الشفط من OTS

1. الملف العام للمنتج

تنتمي مضخة الطرد المركزي ذات الشفط المزدوج المنفصلة OTS إلى آلات الضخ الأفقية ذات التدفق العالي، والمصنفة ضمن خطوط إنتاج المضخات الصناعية الرئيسية بما في ذلك مضخة الطرد المركزي الأفقية ، ومضخة المياه الصناعية ، والمضخة عالية الكفاءة ، ومضخة نقل المواد الكيميائية ، ومضخة تداول HVAC . تعتمد مضخة الشفط المزدوجة المنفصلة الأفقية هذه على بنية فريدة من نوعها لمضخة متوسطة الانقسام مقترنة بتصميم مدخل شفط مزدوج متماثل، مما يوفر معدل تدفق ثابت كبير لنقل وسط المياه النظيفة بدرجة حرارة متوسطة. تتوافق وحدة المضخة مع هيكل القيادة ذو الوصلة المرنة التي تربط جسم المضخة وتدعم محرك القيادة، مما يحقق نقل عزم الدوران المرن لتقليل فقدان الاهتزاز الميكانيكي أثناء التشغيل المستمر لفترة طويلة. تم تصميمه لظروف عمل نقل السوائل ذات درجة الحرارة المتوسطة، الحد الأقصى لدرجة الحرارة المتوسطة المسموح بها للسائل المائي المنقول يقتصر على 80 درجة مئوية، وهو متوافق مع الماء النقي والسوائل المائية منخفضة التآكل ذات الخصائص الفيزيائية والكيميائية المكافئة للمياه النظيفة. إنها بمثابة معدات أساسية عالمية لنقل المياه للخدمة الشاقة للمشاريع الهندسية متعددة الصناعات، والتي تغطي الصرف الصحي للمناجم تحت الأرض، وشبكة إمدادات المياه والصرف الصحي البلدية الحضرية، ودورة تبريد محطة الطاقة الحرارية، وري الحقول الزراعية وتصريف الفيضانات، وسيناريوهات نقل السوائل الشاملة لمنشأة الحفاظ على المياه، وملء فجوة الطلب في السوق للمضخات الأفقية ذات التدفق الكبير ذات الشفط المزدوج التي تسمح بصيانة التفكيك بدون خطوط أنابيب.

بينما تركز مضخات نقل المواد الكيميائية على توصيل الوسائط المسببة للتآكل وتستهدف مضخات تدوير HVAC دورة تكييف الهواء ذات الحلقة المغلقة ذات التدفق المنخفض، فإن مضخة الشفط المزدوجة المنفصلة OTS هذه متخصصة في النقل الصناعي للمياه الخام كبيرة الحجم والمياه النظيفة مع تصميم صيانة سريع منقسم، مما يشكل قسمًا فرعيًا مستقلاً لمضخة مياه للخدمة الشاقة منفصلاً عن معدات الضخ الصناعية ذات الوظيفة الواحدة.

2. مضخة الشفط المزدوجة المنفصلة المزايا الهيكلية والتشغيلية الحصرية

• هيكل الصيانة السريعة لقذيفة المضخة المتكاملة الأفقية المنفصلة: يعتمد جسم المضخة تصميمًا مفتوحًا منقسمًا أفقيًا على طول المحور المركزي، ويمكن فحص المكره الداخلي ومجموعة الختم ومكونات المحامل واستبدالها وإصلاحها مباشرة بعد فتح غلاف المضخة النصف العلوي، ولا حاجة إلى فصل خطوط أنابيب النقل الأمامية والخلفية أو تفكيك محرك القيادة المطابق، مما يقلل بشكل كبير من وقت توقف الصيانة اليومية للمعدات
• مدخل شفط مزدوج متماثل، تصميم هيدروليكي متوازن: منافذ شفط مزدوجة مرتبة بشكل متماثل على جانبي المكره، مما يزيل الدفع الهيدروليكي المحوري الناتج عن مضخات الشفط الفردية، ويقلل من تآكل المحمل وسعة الاهتزاز أثناء التشغيل المستمر على المدى الطويل، ويطيل دورة خدمة المحامل وأجزاء الختم الميكانيكية
• تخطيط المدخل والمخرج الأفقي المحوري: يتم ترتيب منفذ الشفط ومنفذ التفريغ بشكل موحد أسفل المحور المركزي للمضخة، مما يوفر تخطيطًا عموديًا أفقيًا بالنسبة إلى العمود الرئيسي، وهو مناسب لتخطيط خط الأنابيب المستقيم لخطوط أنابيب إمدادات المياه الصناعية دون ملحقات تحويل الكوع الإضافية
• نظام نقل عزل الاهتزاز بالاقتران المرن: يربط الاقتران المرن المرن دوار المضخة وعمود إخراج المحرك، ويخفف الصدمات الميكانيكية المتولدة أثناء بدء التشغيل وتشغيل التدفق المتغير، ويعزل بشكل فعال نقل اهتزاز المحرك إلى جسم المضخة، ويقلل ضوضاء تشغيل المعدات بشكل عام
• نظام الإنتاج القابل للتخصيص باتجاه الدوران المزدوج: تعمل الوحدة القياسية في اتجاه عقارب الساعة عند النظر إليها من جانب التوصيل المرن؛ يمكن إنتاج هيكل دوران مخصص عكس اتجاه عقارب الساعة وفقًا لتخطيط خط الأنابيب في الموقع ومتطلبات تدفق العملية، وهو مرن ليتناسب مع اتجاهات تخطيط خط الأنابيب الهندسية المختلفة
• القدرة على التكيف على نطاق واسع بدرجة حرارة متوسطة 80 درجة مئوية: أداء نقل مستقر للمياه النظيفة والسوائل المائية النشطة منخفضة المواد الكيميائية أقل من 80 درجة مئوية، تتكيف تمامًا مع المياه الصناعية المتداولة ذات درجة الحرارة العادية، ومياه الصنبور البلدية، ومياه الري الزراعي، وظروف وسط مياه تبريد محطة الطاقة.
• خاصية التشغيل المستمر والمستقر للتدفق الكبير: يوفر مدخل الشفط المزدوج حجمًا أكبر لسحب السوائل في دورة واحدة، وهو مناسب لتوصيل المياه ذات الحمل الثقيل دون انقطاع على مدار 24 ساعة في تصريف المناجم ومحطات المياه البلدية ومشاريع ري المزارع الكبيرة، مع التحكم المستقر في تقلب التدفق في ظل ظروف عمل طويلة الأمد بحمولة كاملة

3. نقاط قوة تنافسية متباينة مقابل الأنواع الأخرى من مضخات الطرد المركزي الصناعية

المزايا الأساسية الفريدة لمضخة الطرد المركزي ذات الشفط المزدوج المنفصلة OTS

• صيانة بدون تفكيك خطوط الأنابيب مبيت منفصل حصريًا: تتطلب مضخات الطرد المركزي الأفقية العادية أحادية المرحلة إزالة خط الأنابيب بالكامل لفتح مبيت المضخة للصيانة؛ يحتاج تصميم العلبة المقسمة هذا فقط إلى رفع غلاف المضخة العلوي، مما يقلل بشكل كبير من تكلفة أعمال الصيانة في الموقع وخسارة إيقاف المشروع، وهي ميزة أساسية غير متوفرة لنماذج الشفط المفردة لمضخة الطرد المركزي الأفقية الشائعة
• هيكل هيدروليكي مزدوج الشفط متوازن للتدفق الكبير للخدمة الشاقة: تعتمد مضخة دوران التدفئة والتهوية وتكييف الهواء (HVAC) والمضخات الصناعية الصغيرة ذات الشفط الفردي هيكل مدخل أحادي الجانب مع دفع محوري واضح، ومناسبة فقط للتدوير المغلق ذو التدفق الصغير؛ يدعم تصميم المكره المتوازن ذو الشفط المزدوج نقل المياه الخام بكميات كبيرة للمشاريع الهندسية الثقيلة الخاصة بالمناجم والبلديات والحفاظ على المياه
• وضع نقل مخصص للمياه النظيفة ذات درجة الحرارة المتوسطة: تم تجهيز مضخة نقل المواد الكيميائية ببطانة مضادة للتآكل لنقل السوائل المسببة للتآكل الحمضي والقلوي، في حين تم تحسين هذه المضخة للوسط المائي منخفض التآكل أقل من 80 درجة مئوية، وانخفاض تكلفة التصنيع وكفاءة هيدروليكية أعلى لظروف عمل نقل المياه التقليدية، وتحقيق أعلى كفاءة إجمالية في استخدام الطاقة كمضخة قياسية عالية الكفاءة
• تخطيط هندسي مطابق للدوران ثنائي الاتجاه قابل للتخصيص: تعمل معظم مضخات المياه الصناعية على إصلاح اتجاه دوران واحد، ومن الصعب التكيف مع تخطيط خط الأنابيب العكسي؛ تدعم هذه السلسلة إنتاجًا مخصصًا للدوران في اتجاه عقارب الساعة/عكس اتجاه عقارب الساعة، ومرنة لتلبية متطلبات تصميم خطوط الأنابيب المعقدة في الموقع لمختلف المشاريع الصناعية والبلدية
• التعزيز الهيكلي للتشغيل المستمر لمدة 24 ساعة للخدمة الشاقة: هيكل مضخة مصبوب مقوى وتصميم قاعدة تحمل سميكة، مناسب لمهام الصرف الصحي وإمدادات المياه على المدى الطويل دون انقطاع في المناجم ومحطات الطاقة ومشاريع الري الكبيرة، وهو متفوق بكثير على مضخات التدوير الصغيرة خفيفة الوزن في أداء مقاومة الحمل الثقيل.

تخطيط موقف السوق

• مضخة مياه صناعية أفقية ذات تدفق كبير، مضخة مياه صناعية أفقية مزدوجة الشفط، منتج مكمل لخط إنتاج مضخة طرد مركزي أفقية أحادية الشفط، تستهدف إمدادات المياه البلدية، وتصريف المناجم، وتبريد محطات الطاقة، وعملاء هندسة الري الزراعي على نطاق واسع
• مضخة نقل مياه منخفضة التكلفة وعالية الكفاءة تدمج الإصلاح السريع المقسم والأداء الهيدروليكي المتوازن للشفط المزدوج وتخصيص الدوران ثنائي الاتجاه، لتحل محل التكوين المتوازي لمضخة الشفط الصغيرة المتعددة المجموعات للمشاريع الهندسية كبيرة الحجم
• معدات ضخ نقل المياه النظيفة ذات درجة الحرارة المتوسطة العالمية، متوافقة مع جميع أنواع مشاريع الحفاظ على المياه الصناعية والبلدية والزراعية، مستقلة عن مضخات توصيل المواد الكيميائية المضادة للتآكل ومضخات الدوران المغلقة الصغيرة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

4. مواصفات التشغيل القياسية للتركيب في الموقع والإصلاح الروتيني

1. قم بتثبيت قاعدة المضخة على أساس خرساني باستخدام مسامير التثبيت، وقم بتسوية جسم المضخة وعمود المحرك الأفقي باستخدام مقياس المستوى، ثم قم بتثبيت وصلة مرنة بين دوار المضخة وعمود إخراج المحرك، واحتفظ بفجوة اقتران مناسبة لتجنب الاحتكاك الصلب أثناء بدء التشغيل
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية أسفل المحور المركزي للمضخة، وقم بتركيب صمامات البوابة وشبكات التصفية على خط أنابيب الشفط لاعتراض الشوائب الصلبة الكبيرة، وقم بتركيب أجهزة قياس الضغط على خط أنابيب المخرج لمراقبة ضغط تدفق النقل في الوقت الفعلي
3. قبل بدء التشغيل، املأ التجويف الداخلي للمضخة بالمياه النظيفة المنقولة لإخراج الهواء الداخلي، وتأكد من التحكم في درجة حرارة السائل المنقولة أقل من 80 درجة مئوية، وقم بتشغيل المحرك وتحقق من اتجاه الدوران من جانب أداة التوصيل لمطابقة معيار الدوران المحدد مسبقًا في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة
4. الصيانة الروتينية اليومية: مراقبة اهتزاز جسم المضخة ودرجة حرارة التحمل أثناء التشغيل؛ عندما تحتاج المكره الداخلية أو الأجزاء المانعة للتسرب إلى الاستبدال، أغلق صمامات خطوط الأنابيب، وقم بتصريف السائل المتبقي داخل غلاف المضخة، وارفع غلاف المضخة العلوي المنقسم مباشرة دون تفكيك خطوط الأنابيب والمحرك لاستبدال المكونات
5. صيانة تخزين إيقاف التشغيل على المدى الطويل: قم بتصريف جميع السوائل المتبقية داخل تجويف المضخة لمنع صدأ التجويف الداخلي وتراكم القشور، وإضافة شحم مضاد للصدأ إلى المحمل وأجزاء التوصيل المرنة، وإغلاق منافذ خط أنابيب المدخل والمخرج بأغطية واقية لمنع دخول الغبار
