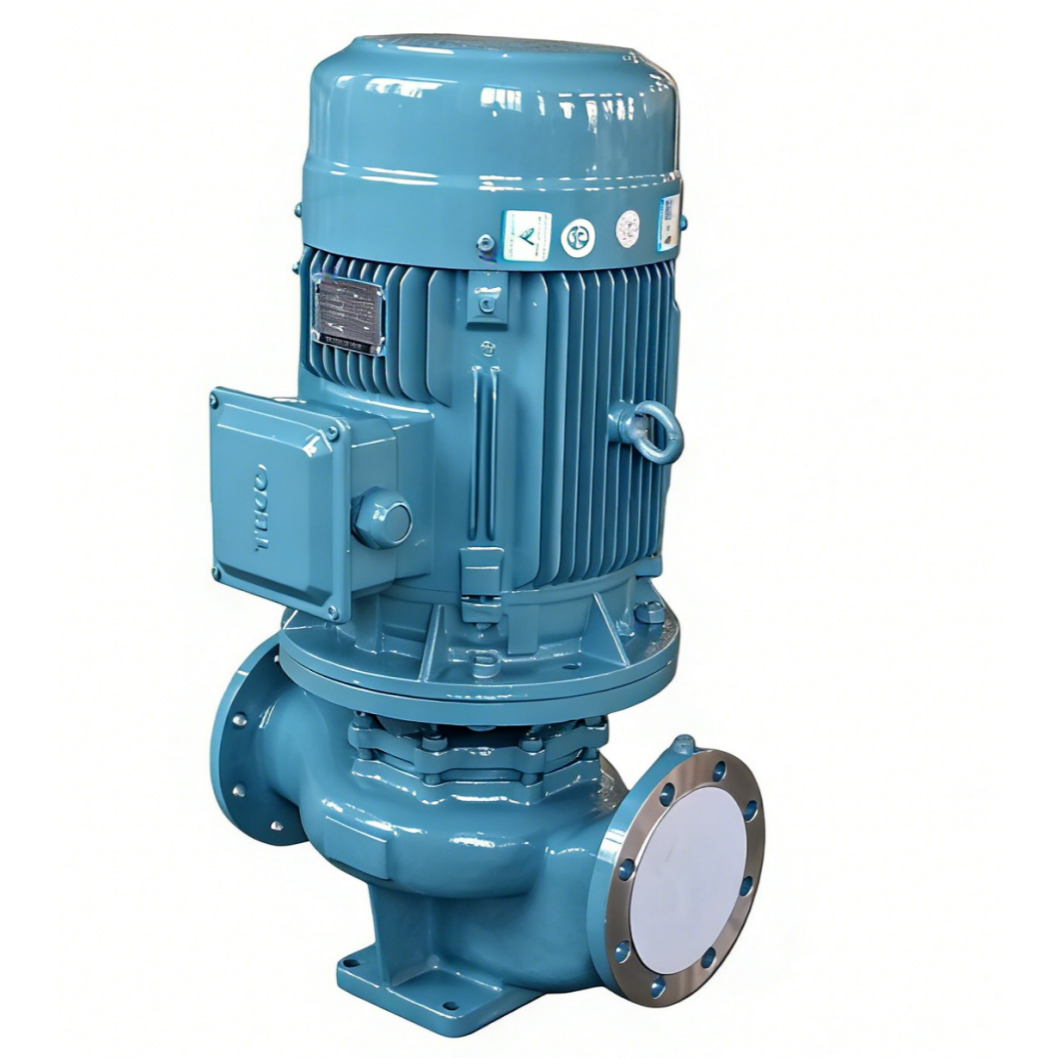

مضخة تداول خطوط الأنابيب العمودية ISG

1. الملف العام للمنتج وموقعه في السوق

مضخة تداول خطوط الأنابيب العمودية ISG عبارة عن مضخة طرد مركزي لخطوط الأنابيب العمودية المقاومة للحرارة تغطي خمس كلمات رئيسية للبحث الصناعي: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تختلف عن مضخات الطرد المركزي الأفقية المقترنة بالفصل ومضخات التدوير الأفقية المزدوجة المباشرة التي تشغل مساحة أرضية أفقية كبيرة، فقد تم تصميم مضخة خط الأنابيب العمودية المضمنة هذه لنقل سائل نظيف محايد مع خصائص فيزيائية وكيميائية قريبة من الماء النقي. إنه يخدم تطبيقات متعددة السيناريوهات بما في ذلك توزيع المياه الحضرية في المناطق الحضرية، وتوصيل مياه العمليات الصناعية، وتكييف الهواء في المباني، وتدوير المياه المبردة والتدفئة في حلقة مغلقة، وتعزيز ضغط المياه المنزلي الشاهق، والضغط في حالات الطوارئ لخط أنابيب الحريق، ونقل المياه لمسافات طويلة، ودعم المعدات الأساسية المتطابقة لجميع أنواع ألواح إمدادات المياه المتكاملة. يمكن للوحدة التعامل مع وسط الماء المحايد منخفض الشوائب دون مكونات قوية قابلة للتآكل. تشمل أبرز ميزاتها التنافسية الأساسية تصميم خط أنابيب متكامل عموديًا مع حواف مدخل/مخرج متماثلة محورية، وبصمة رأسية مدمجة للغاية تقلل من الاستثمار في البناء المدني، وتوافق التركيب الخارجي مع غطاء حماية اختياري، وتخطيط محمل منخفض الاهتزاز ذو قوة متوازنة وختم ميكانيكي مركب طويل الخدمة مع سبائك التيتانيوم المستوردة وأزواج احتكاك من السبائك الصلبة، مما يسد فجوة السوق في مضخات التدوير العمودي المدمجة في الأنابيب وغير المضطربة سريعة التفكيك لإمدادات المياه البلدية وبناء التدفئة والتهوية وتكييف الهواء والإنتاج الصناعي وهندسة الهندسة الكهربائية والميكانيكية. المشاريع.

بينما تتطلب مضخات الطرد المركزي الأفقية تجهيزات إضافية للكوع ومساحة كبيرة لغرفة المضخة الأفقية، تركز مضخة خط الأنابيب العمودية المضمنة ISG هذه على دوران التثبيت المباشر لخط الأنابيب المضمن وتعزيز متطلبات المجالات البلدية والتدفئة والتهوية وتكييف الهواء (HVAC) والمجالات الصناعية، مما يشكل خط إنتاج مضخة خط أنابيب عمودي مستقل مع مزايا هيكلية عمودية مضمنة فريدة غير متوفرة في مضخات الطرد المركزي المقسمة أفقيًا.

2. مزايا الأداء الهيكلي والهيدروليكي المضمنة العمودية الحصرية

• تخطيط متكامل عموديًا متطابقًا للمدخل والمخرج: تشترك حواف الشفط والتفريغ في عيار متطابق وتوضع على محور رأسي مركزي واحد، مما يتيح تركيب خط أنابيب مضمن مباشر مثل صمامات خطوط الأنابيب، والتخلص من تركيبات الكوع الانتقالية الإضافية وتبسيط التخطيط الشامل لخط الأنابيب
• تصميم رأسي مدمج للغاية منخفض الاستثمار المدني: يعمل إطار محرك المضخة العمودي المتكامل على تقليل شغل الأرضية الأفقية بشكل كبير داخل غرف المضخة، مما يقلل من تكلفة إنشاء الأساس المدني ومتطلبات المساحة؛ يتيح الغطاء الواقي الكامل الاختياري التثبيت المكشوف في الهواء الطلق دون وجود غرفة مضخة داخلية مخصصة
• مجموعة المكره ذات الدفع المباشر المحوري القصير: يتم تثبيت المكره بشكل ثابت على العمود الرأسي الممتد للمحرك بدون مكونات اقتران وسيطة، البعد المحوري الإجمالي القصير؛ يتم توزيع مواضع حمل المضخة والمحرك بشكل علمي لتعويض القوة الشعاعية والقوة المحورية المتولدة أثناء التشغيل عالي التدفق من أجل تشغيل هادئ مستقر منخفض الاهتزاز
• نظام الختم الميكانيكي المركب المضاد للتآكل متعدد الخيارات: هيكل ختم العمود يدعم الختم الميكانيكي الفردي والختم الميكانيكي المدمج بتكوينين، متطابقين مع حلقات الختم الثابتة المستوردة من سبائك التيتانيوم، ومكونات الختم المقاومة لدرجات الحرارة المتوسطة والعالية وأزواج احتكاك السبائك الصلبة، مما يعزز مقاومة تآكل الختم ويطيل عمر التشغيل المستمر الخالي من التسرب.
• بنية صيانة الدوار السريع لخطوط الأنابيب دون إزعاج: لا يتطلب الإصلاح الشامل فصلًا كاملاً لحواف خطوط أنابيب الدخول والخروج؛ يسمح فقط إزالة صواميل التوصيل الموجودة على قاعدة الدعم المدمجة للمضخة بالاستخراج المتكامل لمجموعة الدوار الكاملة بما في ذلك المكره وختم العمود من أجل الاستبدال السريع لأجزاء الختم الضعيفة والمكره
• توافق واسع النطاق متعدد السيناريوهات: قابل للتكيف من أجل تداول المياه النظيفة المحايدة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإمدادات المياه البلدية وأنظمة مكافحة الحرائق، ومتوافق مع توصيل المياه لمسافات طويلة ومعدات إمدادات المياه المتكاملة التي تدعم الاستخدام مع إخراج أداء مستقر في ظل التشغيل المستمر

3. نقاط قوة تنافسية متباينة مقابل مضخات الطرد المركزي ذات الانقسام الأفقي

القوة الأساسية الفريدة لمضخة تداول خطوط الأنابيب العمودية ISG

• تخطيط خط الأنابيب العمودي من نوع الصمام المضمن مقابل مضخة الطرد المركزي الأفقية القياسية المقسمة: تعتمد المضخات الأفقية التقليدية هيكل المدخل/المخرج الجانبي الذي يتطلب أكواع انتقالية ضخمة ومساحة كبيرة لغرفة المضخة الأفقية؛ يتناسب تصميم ISG ثنائي المنفذ المحوري الرأسي مع قطاعات خطوط الأنابيب المستقيمة بشكل مباشر، مما يقلل تكاليف شراء وتركيب تركيب الأنابيب
• إطار عمودي مدمج موفر للمساحة مقابل مساحة كبيرة لمضخة المياه الصناعية العامة: تشغل معظم مضخات الدوران الأفقية مساحة أرضية أفقية واسعة مما يحد من تخطيط الطابق السفلي المدمج؛ يقلل الهيكل المضمن العمودي من الإشغال الأفقي ويقلل من الاستثمار في البناء المدني لغرف مضخات المباني الجديدة
• غطاء حماية متوافق مع التركيب الخارجي، تصميم اختياري مقابل المضخة العادية عالية الكفاءة المخصصة للأماكن المغلقة فقط: لا يمكن وضع المضخات الأفقية التقليدية في الخارج بدون بيوت مضخات مخصصة؛ تدعم ISG الغطاء الواقي المطابق لتحقيق التثبيت المكشوف في الهواء الطلق، وتوسيع نطاق المشهد القابل للتطبيق
• تصميم الصيانة السليمة لخط الأنابيب مقابل المضخات المنفصلة لتفكيك خط الأنابيب بالكامل: تحتاج المضخات المقسمة الأفقية التقليدية إلى فصل كامل لخط أنابيب المدخل/المخرج لإخراج الأجزاء الدوارة الداخلية؛ يحقق الهيكل الدوار سريع السحب من ISG إصلاحًا شاملاً بينما تظل خطوط الأنابيب متصلة، مما يقلل بشكل كبير من خسائر إيقاف تشغيل النظام الناتجة عن صيانة المعدات
• سبائك التيتانيوم + ختم طويل العمر مركب من سبائك الصلب مقابل مضخة نقل كيميائية عادية من مادة واحدة: تعتمد العديد من مضخات المياه الأفقية مكونات ختم من سبيكة واحدة مع عمر خدمة قصير في ظل التشغيل البارد والساخن على المدى الطويل؛ يعمل الختم الميكانيكي المركب متعدد الطبقات ISG على تحسين مقاومة التآكل والثبات ضد التسرب من أجل التشغيل المستمر الممتد
• تصميم عالمي متعدد الأغراض للبلديات والحريق والتدفئة والتهوية وتكييف الهواء (HVAC) مقابل مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) المخصصة ذات السيناريو الواحد: تتكيف مضخات تدوير تكييف الهواء العادية فقط مع تكييف الهواء وتدوير الماء البارد والساخن؛ يمكن أيضًا استخدام مضخة خط الأنابيب العمودية ISG لتوصيل المياه البلدية وإمدادات المياه الشاهقة وتعزيز ضغط الطوارئ ضد الحرائق من خلال تغطية تطبيقية أوسع

تخطيط موقف السوق

• مضخة دوران خط أنابيب عمودية أحادية المرحلة مخصصة لإمدادات المياه متعددة السيناريوهات، وخط إنتاج قياسي مستقل منفصل عن مضخات الطرد المركزي ذات الاقتران المنفصل الأفقي ومضخات التعزيز العمودية متعددة المراحل، ومعدات الدعم المفضلة لتوزيع المياه البلدية، والمباني التجارية HVAC وأنظمة خطوط الأنابيب المعززة لضغط مكافحة الحرائق
• مضخة طرد مركزي لخط أنابيب عمودي مدمج منخفض الاهتزاز مدمج مع نظام تحمل قوة متوازن وختم ميكانيكي مركب طويل العمر، لتحل محل المضخات المنقسمة الأفقية التقليدية للمشاريع الهندسية الكهروميكانيكية البلدية والتجارية والإنتاج الصناعي الجديدة
• مضخة دوران خطية عمودية موفرة للمساحة مع غطاء حماية خارجي اختياري، تتوافق مع أجزاء خطوط الأنابيب المستقيمة لمباني المكاتب ومراكز التسوق ومحطات المياه البلدية وورش العمل الصناعية، مما يحقق دورانًا مستقرًا للمياه دون مراقبة ومنخفض الضوضاء على المدى الطويل وتعزيز التشغيل

4. تركيب خطوط الأنابيب العمودية ومواصفات عملية صيانة التفكيك السريع للدوار

1. قم بتركيب المضخة بشكل عمودي بين شفتين مستقيمتين لخط الأنابيب، وقم بمحاذاة المركز المحوري لمدخل/مخرج المضخة وخط الأنابيب لتجنب قذف إجهاد خط الأنابيب على جسم المضخة؛ قم بتركيب شاشة ترشيح متعددة الطبقات على خط أنابيب المدخل العلوي لاعتراض الشوائب الصلبة الكبيرة
2. للتركيب الخارجي، قم بمطابقة الغطاء الواقي الكامل الخارجي للمضخة ومجموعة المحرك؛ يتطلب التثبيت الداخلي فقط أساسًا مسطحًا لدعم قاعدة المضخة العمودية بدون منصة كبيرة جدًا لتقليل الاهتزاز الأفقي
3. املأ التجويف الداخلي للمضخة بوسيط تدوير لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من أن الوسط عبارة عن مياه نظيفة محايدة دون مكونات مسببة للتآكل، وقم بتشغيل المحرك وتحقق من حالة التشغيل العمودي الهادئة المستقرة منخفضة الاهتزاز دون ضوضاء غير طبيعية
4. سير عمل صيانة السحب السريع للدوار: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب في المنبع والمصب؛ قم بفك أربعة صواميل توصيل لقاعدة الدعم مجتمعة، واسحب مجموعة الدوار بالكامل (المكره، وغطاء العمود، والختم الميكانيكي) لأعلى بشكل متكامل من أجل الاستبدال السريع لأجزاء الختم الضعيفة وأجزاء المكره دون فصل حواف خط الأنابيب
5. صيانة التخزين الخامل على المدى الطويل: قم بتصريف السائل المتبقي بالكامل داخل تجويف المضخة لمنع الصدأ الداخلي؛ تنظيف خط الأنابيب وقناة التدفق الداخلي للمضخة، وإغلاق منافذ الدخول والخروج بحواجز واقية لمنع تراكم الغبار والرواسب

5. السيناريوهات الرئيسية للتطبيقات البلدية والبناءية والصناعية

• أنظمة التكييف المركزي المغلقة للمجمعات التجارية: تلبي تمامًا متطلبات التوصيل الدوري لمياه التبريد المبردة ووسائط التدفئة لمباني المكاتب ومراكز التسوق والفنادق والمجمعات التجارية الشاملة
• توزيع المياه الحضرية البلدية وهندسة نقل المياه لمسافات طويلة: تعمل كمضخات نقل دوران رئيسية لخطوط أنابيب إمدادات المياه البلدية وشبكات توصيل المياه لمسافات طويلة مع تدفق وضغط ثابت
• تعزيز إمدادات المياه المنزلية السكنية الشاهقة: التكيف مع متطلبات ضغط المياه العمودي العالي لأنظمة خطوط أنابيب إمدادات المياه المحلية للمباني الشاهقة لتوصيل المياه المحلية بشكل ثابت
• ضغط طوارئ الحريق في المباني يعزز شبكات خطوط الأنابيب: تحقيق إنتاج مستقر لإمدادات المياه عالية الضغط في ظل ظروف بدء التشغيل في حالات الطوارئ للحريق، ومطابقة متطلبات تصميم نظام خطوط أنابيب الحريق
• تدوير عملية الإنتاج في الورش الصناعية ودعم معدات إمداد المياه المتكاملة: نقل مياه العملية النظيفة لتدوير خط الإنتاج والعمل كمضخات معززة قياسية متطابقة لجميع أنواع ألواح إمداد المياه المتكاملة

6. فحص المصانع دفعة واحدة ومعايير الامتثال الهندسي للتصدير عبر الحدود

تجتاز كل مضخة دوران خط أنابيب عمودية من ISG اختبارات أداء شاملة، بما في ذلك اختبار تقادم الطاقة المستمر للمحرك DC380V/220V، والتحقق من أداء الكفاءة الهيدروليكية للتدفق الكامل، واختبار مقاومة حرارة الماء المتناوب البارد والساخن على المدى الطويل، وفحص تشغيل القوة المتوازنة ذات الدورة الطويلة للمحمل الرأسي، واختبار مقاومة تآكل حلقة الختم من سبائك التيتانيوم، والتحقق من متانة الختم الميكانيكي للسبائك الصلبة. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص أداء المنتج، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل صيانة الدوار السريع لخطوط الأنابيب متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية لمعدات البلدية ومعدات التدفئة والتهوية وتكييف الهواء (HVAC) عبر الحدود والتخليص الجمركي لمقاولي هندسة إمدادات المياه البلدية، وتكامل الهندسة الكهربائية والميكانيكية للمباني التجارية وموزعي المعدات الكهروميكانيكية لخطوط الإنتاج الصناعية في جميع أنحاء العالم.
