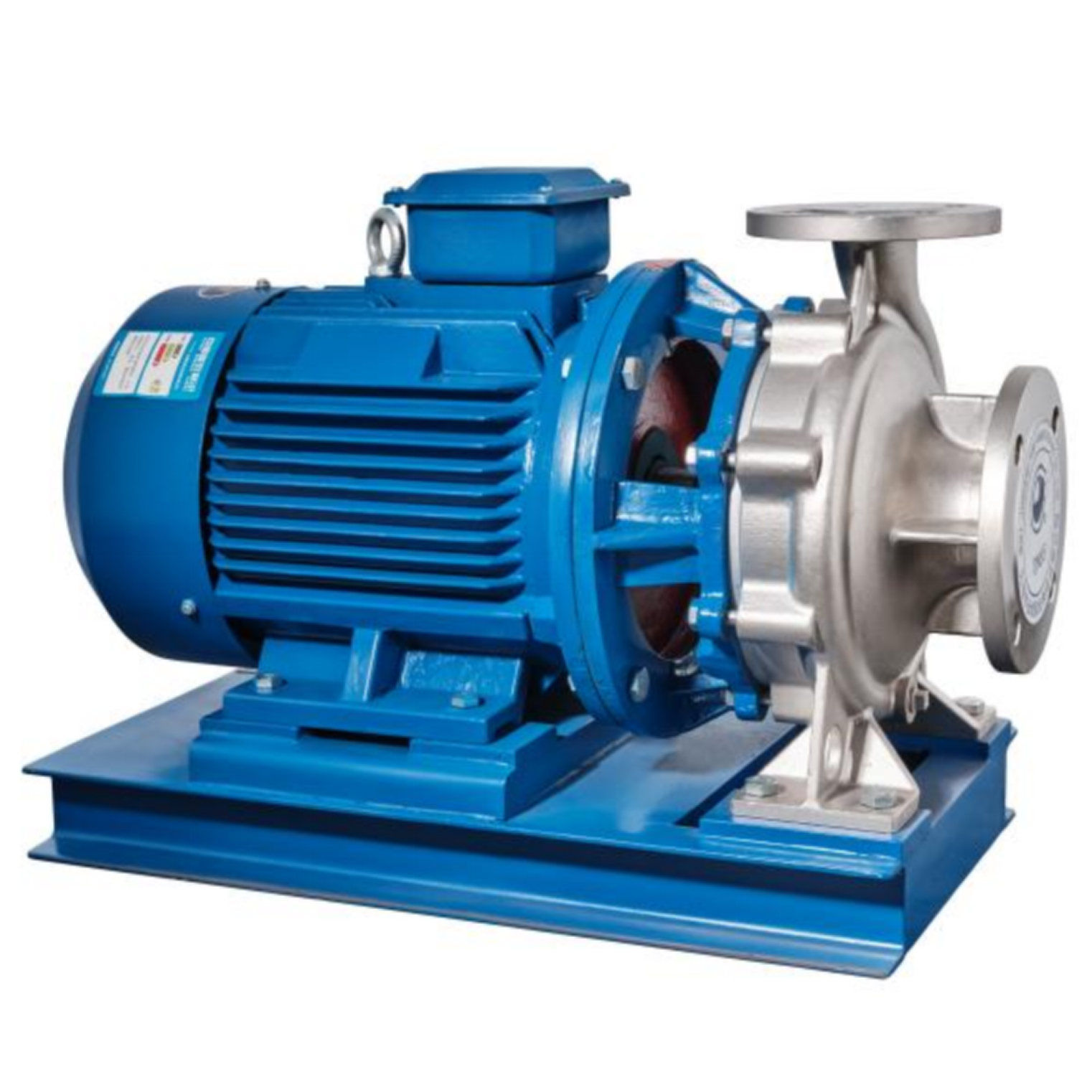

مضخة أفقية من الفولاذ المقاوم للصدأ مقترنة JCZZ

1. نظرة عامة على المنتج

المضخة الأفقية المصنوعة من الفولاذ المقاوم للصدأ المقترنة JCZZ عبارة عن مضخة صناعية ذات طرد مركزي أفقية أحادية الشفط أحادية المرحلة، مصنفة ضمن خمسة قطاعات مضخات صناعية أساسية: مضخة طرد مركزي أفقية ، مضخة مياه صناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تتميز سلسلة JCZZ هذه عن مضخات الشفط المزدوجة المنفصلة والمضخات الأفقية المرنة المشتركة، بتصميم هيكلي فريد من نوعه للباب الخلفي قابل للسحب للخارج، مقترنًا بعمود ممتد متصل مباشرة بين المضخة والمحرك بدون مجموعة توصيل منفصلة. جميع مكونات التلامس المبللة مصنوعة من الفولاذ المقاوم للصدأ، مما يتيح النقل المستقر للسوائل المحايدة ضعيفة التآكل والسوائل المختلطة التي تحمل جزيئات صغيرة معلقة، قابلة للتطبيق على نطاق واسع على خطوط طلاء السيارات، وتوصيل المواد الخام الكيميائية، والتدوير المساعد للبترول، ومياه العمليات المعدنية، ومعالجة الأغذية والمشروبات، ونقل السوائل الصيدلانية، ونقل الملاط المخفف في صناعة الورق، وإمدادات المياه البلدية، ومعالجة مياه الصرف الصحي البيئية، وتحلية مياه البحر، وتصنيع الألياف الكيميائية، وتداول وسط التسخين. تكمن ميزتها التنافسية الأساسية في تصميم الصيانة بالسحب الخلفي الذي يلغي تفكيك خط الأنابيب، وحماية جلبة العمود المصنوعة من الفولاذ المقاوم للصدأ لمغزل المحرك والهيكل الهيدروليكي المتوازن للقوة المحورية، مما يسد فجوة السوق للمضخات الأفقية المصنوعة من الفولاذ المقاوم للصدأ ذات الفتح الخلفي مع صيانة موقعية مريحة للغاية لنقل الوسائط المسببة للتآكل الخفيف متعدد الصناعات.

في حين أن مضخة نقل المواد الكيميائية ذات البطانة السميكة المضادة للتآكل تستهدف الوسائط القوية ذات التركيز العالي من الأحماض والقلويات ومضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) التي تخدم دورة صغيرة للتحكم في درجة الحرارة في حلقة مغلقة، فإن مضخة الفولاذ المقاوم للصدأ القابلة للسحب الخلفية JCZZ هذه مُحسّنة لظروف عمل الجسيمات الدقيقة المسببة للتآكل الخفيف، مع هيكل صيانة خلفي فريد للسحب مختلف تمامًا عن مضخات الطرد المركزي الأفقية التقليدية، مما يشكل مسار تقسيم مستقل للمضخة الصناعية المضادة للتآكل.

2. مضخة JCZZ الخلفية المصنوعة من الفولاذ المقاوم للصدأ والقابلة للسحب المزايا الهيكلية والهيدروليكية الحصرية

• بنية صيانة مبتكرة للباب الخلفي قابلة للسحب الخلفي: تعتمد هيكل سحب خلفي أحادي المرحلة وشفط واحد، ولا يحتاج المشغلون إلى تفكيك خطوط أنابيب المدخل/المخرج أو تحويل وحدة المضخة بأكملها أثناء الصيانة؛ قم فقط بإزالة أربعة مسامير تثبيت المحرك ومسامير وصلات غطاء المضخة، ثم اسحب مجموعة المحرك والدفاعة للخلف ككل لاستبدال أختام العمود والدفاعات والأجزاء الأخرى القابلة للتآكل بسرعة، مما يؤدي إلى تقليل عمالة الإصلاح ووقت التوقف عن العمل بشكل كبير
• المكره الهيدروليكي ذو القوة المحورية المتوازنة مع حلقة الختم الخلفية: تتعاون فتحات التوازن المدمجة في المكره مع حلقة الختم الخلفية لتعويض القوة المحورية غير المتوازنة المتولدة أثناء التشغيل عالي السرعة تلقائيًا، وتقليل تآكل المحمل والاهتزاز طويل الأمد، وإطالة عمر خدمة المكونات الأساسية للمضخة
• تخطيط هيكل مضخة دعم القدم للتفريغ العلوي بالشفط: قاعدة متكاملة لدعم القدم الأفقية تضمن وضع وحدة المضخة بشكل ثابت، كما يعمل تخطيط منفذ الشفط العلوي على تبسيط ترتيب خطوط أنابيب ورشة العمل، وتجنب تركيبات الكوع الإضافية وفقدان مقاومة التدفق المتوسط
• ناقل حركة مباشر بعمود طويل ممتد بدون اقتران مرن: يتوافق مع محرك العمود الممتد القياسي B35 للمحرك المباشر المتكامل، مما يلغي اقتران الدبوس المرن المستقل لتبسيط هيكل النقل الإجمالي، وتقليل نقاط فشل التجميع وتقليل البصمة الإجمالية للمعدات
• غلاف عمود حماية من الفولاذ المقاوم للصدأ لعمود دوران المحرك: يتم وضع غلاف مخصص من الفولاذ المقاوم للصدأ على عمود المحرك الممتد لعزل الاحتكاك المباشر والتآكل المتوسط ​​على المغزل المعدني، مما يؤدي بشكل فعال إلى تجنب تلف عمود المحرك والقضاء على مشاكل استبدال الدوار عالية التكلفة
• تصميم كامل للأجزاء المبللة من الفولاذ المقاوم للصدأ مضاد للتآكل: تعتمد جميع مكونات التلامس المتوسطة صبًا دقيقًا من الفولاذ المقاوم للصدأ، وهامش أمان كافٍ للتآكل والتآكل، ومقاومة ثابتة للمياه المالحة، والأحماض الضعيفة، والقلويات الضعيفة، وتآكل جسيمات الألياف الدقيقة، ومناسبة للاتصال المستمر طويل الأمد مع السائل الصناعي ضعيف التآكل.
• توافق تكيفي متعدد ومتوسط: متوافق مع المياه الصناعية النقية المتداولة، والمذيبات الكيميائية المسببة للتآكل الضعيف، وسائل المواد الخام الغذائية، ومياه الصرف الصحي الجزيئية المعلقة الصغيرة ووسط مياه البحر، وتغطي مضخة واحدة متطلبات نقل السوائل المتنوعة لورش حماية المواد الكيميائية والغذائية والصيدلانية والبيئية.

3. نقاط قوة تنافسية متباينة مقابل أنواع مضخات الطرد المركزي الصناعية الأخرى

القوة الفريدة والحصرية للمضخة الأفقية المصنوعة من الفولاذ المقاوم للصدأ من JCZZ

• صيانة السحب الخلفي دون تفكيك خط الأنابيب مقابل مضخات الطرد المركزي الأفقية العادية أحادية الشفط: تتطلب مضخة الطرد المركزي الأفقية ذات الغلاف المدمج التقليدي فصلًا كاملاً لخط الأنابيب للوصول إلى المكونات الداخلية؛ يحتاج هيكل السحب للباب الخلفي JCZZ فقط إلى حركة تجميع المحرك للخلف، ولا يتطلب إزالة خط الأنابيب، مما يبسط بشكل كبير عملية الإصلاح في الموقع
• ميزة المواد المضادة للتآكل المصنوعة من الفولاذ المقاوم للصدأ مقابل مضخات المياه الصناعية المصنوعة من الحديد الزهر: مضخة المياه الصناعية التقليدية المصنوعة من الحديد الزهر تدعم فقط توصيل المياه النظيفة وتصدأ بسهولة عند ملامسة السائل المسببة للتآكل؛ يمكن لقناة التدفق المصنوعة من الفولاذ المقاوم للصدأ من سلسلة JCZZ أن تنقل وسيطًا مختلطًا ضعيفًا ومسببًا للتآكل والجسيمات الدقيقة، مما يوسع النطاق المتوسط ​​القابل للتطبيق كمضخة عالية الكفاءة موفرة للطاقة في مشاهد متعددة
• محرك مباشر بعمود ممتد مع غلاف عمود من الفولاذ المقاوم للصدأ مقابل مضخات غير قابلة للصدأ ذات اقتران مرن: تعتمد المضخات العادية غير القابلة للصدأ المقترنة وصلات توصيل مرنة منفصلة بدون غلاف واقي للمغزل؛ تم تجهيز هيكل العمود الطويل المتكامل JCZZ بغطاء عمود من الفولاذ المقاوم للصدأ لحماية عمود المحرك، مما يتجنب بشكل فعال استبدال الدوار باهظ الثمن الناتج عن التآكل
• نقل متوسط ​​متآكل خفيف مقابل مضخات دوران HVAC الصغيرة: تم تصميم مضخة تدوير HVAC لتدوير المياه النظيفة ذات الحلقة المغلقة ذات الحجم الصغير مع قدرة ضعيفة على مقاومة التآكل؛ تستهدف مضخة السحب الخلفية JCZZ هذه الدورة الدموية المفتوحة متوسطة التدفق للعمليات الصناعية ومتطلبات نقل السوائل المسببة للتآكل الضعيفة لورش الطلاء والمستحضرات الصيدلانية وحماية البيئة
• تصميم ذاتي التوازن للقوة المحورية بفتحة توازن مدمجة: معظم المضخات الأفقية أحادية الشفط تفتقر إلى هيكل موازنة القوة المحورية الفعال، مما يؤدي إلى خسارة شديدة في المحمل؛ يعمل تصميم فتحة توازن المكره JCZZ على تعويض الدفع المحوري تلقائيًا، مما يحسن استقرار التشغيل المستمر على المدى الطويل ويقلل من تكرار الصيانة

تخطيط موقف السوق

• مضخة صناعية أفقية من الفولاذ المقاوم للصدأ ذات شفط أحادي المرحلة قابلة للسحب الخلفي، وخط إنتاج تكميلي متمايز من مضخات الطرد المركزي الأفقية ذات التوصيل المرن، تستهدف شركات طلاء السيارات، والمستحضرات الصيدلانية، والكيميائية، وحماية البيئة، وشركات إنتاج تحلية مياه البحر ذات متطلبات الصيانة المتكررة
• مضخة نقل مضادة للتآكل وفتحة خلفية موفرة للطاقة، تدمج غلاف حماية عمود الدوران من الفولاذ المقاوم للصدأ وتصميم هيدروليكي مدمج لفتحة التوازن، لتحل محل مضخات التوصيل المرنة التقليدية المصنوعة من الفولاذ المقاوم للصدأ لسيناريوهات نقل سوائل الورش المختلطة متعددة الوسائط التي تتطلب استبدال أجزاء التآكل بشكل متكرر
• معدات ضخ نقل المياه النظيفة ذات درجة الحرارة المتوسطة والتآكل الضعيف، مسار تقسيم مستقل منفصل عن مضخات نقل المواد الكيميائية المضادة للتآكل ومضخات دوران مغلقة صغيرة للتدفئة والتهوية وتكييف الهواء (HVAC)، تغطي متطلبات نقل السوائل سهلة الصيانة للصناعات المتعددة للطلاء والمواد الغذائية والأدوية وحماية البيئة والتدفئة

4. مواصفات عملية التثبيت الأفقي القياسية وصيانة السحب الخلفي

1. قم بتثبيت قاعدة مضخة دعم القدم على أساس خرساني مسطح عبر مسامير التثبيت، وقم بمعايرة المستوى الأفقي لوحدة المضخة، وقم بتركيب محرك العمود الممتد B35 ذو التوصيل المباشر المتكامل بدون مجموعة اقتران إضافية، وتحقق من التركيز المحوري للعمود الممتد للمحرك ودوار المضخة
2. قم بتوصيل خطوط الأنابيب الأفقية ذات المخرج العلوي للشفط النهائي، وقم بتثبيت مرشح متعدد الطبقات على خط أنابيب الشفط لاعتراض الجزيئات الصلبة الكبيرة، وقم بتركيب مقياس الضغط على خط أنابيب المخرج لمراقبة تقلبات الضغط في الوقت الحقيقي لوسيط النقل ضعيف التآكل
3. املأ تجويف المضخة بوسيلة نقل لإخراج الهواء الداخلي قبل بدء التشغيل، وتأكد من أن التآكل المتوسط ​​وتركيز الجسيمات ضمن نطاق تكيف المضخة، وقم بتشغيل المحرك وتحقق من التشغيل المستقر الطبيعي دون اهتزاز غير طبيعي
4. تدفق الصيانة السريع للسحب الخلفي: أغلق صمامات خطوط الأنابيب واقطع مصدر الطاقة أثناء الصيانة؛ فقط قم بإزالة مسامير تثبيت المحرك الأربعة ومسامير توصيل غطاء المضخة، واسحب مجموعة المحرك والمكره للخلف بشكل متكامل، واستبدل المكره وختم العمود والأجزاء الأخرى القابلة للتآكل مباشرة دون فصل أي أنابيب مدخل/مخرج
5. صيانة التخزين الخامل على المدى الطويل: قم بغسل الوسط المتآكل المتبقي بشكل كامل داخل ممر تدفق الفولاذ المقاوم للصدأ بالماء النظيف لمنع التبلور وتآكل الجدار الداخلي؛ قم بتغطية منافذ الشفط والتفريغ بحواجز واقية، وافحص غلاف العمود المصنوع من الفولاذ المقاوم للصدأ للتأكد من عدم وجود تآكل، ثم املأ الشحوم المضادة للصدأ على أجزاء العمود

5. سيناريوهات تطبيق الإنتاج الصناعي الرئيسية

• نقل المواد الغذائية والصيدلانية السائلة: الأجزاء المبللة من الفولاذ المقاوم للصدأ تلبي معايير الاتصال الخاصة بالطعام، وعصير الفاكهة النقل الثابت والمشروبات ووسيط المذيبات الخفيفة الصيدلانية، وتجنب تلوث الأيونات المعدنية بالمنتجات النهائية، كما يسهل تصميم السحب الخلفي استبدال الختم المتكرر في خطوط إنتاج الأدوية.
• عملية طلاء السيارات وصناعة الورق نقل السائل: نقل مادة مخففة للطلاء وملاط مخفف لصناعة الورق يحتوي على ألياف صغيرة، صيانة مريحة للسحب الخلفي تتكيف مع متطلبات استبدال أجزاء التآكل المتكررة لخطوط الإنتاج المستمرة للطلاء
• تدوير الوسائط الكيميائية والبترولية المساعدة: ينقل الحمض الضعيف، والقلويات الضعيفة، والسائل المساعد البترولي المساعد، وقناة تدفق مقاومة للتآكل من الفولاذ المقاوم للصدأ، وغطاء واقي للمغزل، مما يطيل عمر خدمة المضخة تحت اتصال كيميائي طويل الأمد
• تحلية مياه البحر ومعالجة مياه الصرف الصحي البيئية: مقاومة تآكل المياه المالحة وتتبع تآكل الجسيمات العالقة، وتكون بمثابة مضخة نقل أساسية للمعالجة المسبقة لتحلية المياه ونقل تدوير مياه الصرف الصحي منخفضة التركيز في المصنع
• نظام التعدين والتدفئة بنظام التدوير المتوسط: نقل مياه التبريد للعملية المعدنية والسائل المتداول للتسخين، ومجرى هيدروليكي عالي الكفاءة يقلل من استهلاك طاقة التشغيل على المدى الطويل، كما يعمل السحب الخلفي السريع على تقليل وقت توقف خط إنتاج الورشة

6. فحص المصانع دفعة واحدة ومعايير الامتثال للمعدات الهندسية للتصدير عبر الحدود

تمر كل مضخة أفقية من الفولاذ المقاوم للصدأ مقترنة من JCZZ باختبارات أداء شاملة، بما في ذلك معايرة كفاءة رأس التدفق المتوسط ​​التي تلبي معايير المضخة عالية الكفاءة، واختبار تقادم الحمل المستمر بدرجة حرارة متوسطة 80 درجة مئوية، واختبار الضغط الهيدروليكي لضيق تفكيك مجموعة المضخة القابلة للسحب الخلفي، واختبار مقاومة تآكل جلبة العمود من الفولاذ المقاوم للصدأ، والتحقق من اهتزاز التشغيل المستمر لدورة طويلة. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص مقاومة التآكل للمواد المصنوعة من الفولاذ المقاوم للصدأ، ووثائق اختبار السلامة المتوافقة مع محرك العمود الممتد B35، وأدلة تشغيل الصيانة ذات السحب الخلفي متعددة اللغات لدعم قائمة منصات المضخات الصناعية عبر الحدود والتخليص الجمركي لموردي معدات طلاء السيارات، وموزعي الآلات الصيدلانية، وبائعي معدات حماية البيئة، ومقاولي هندسة تحلية مياه البحر في جميع أنحاء العالم.
