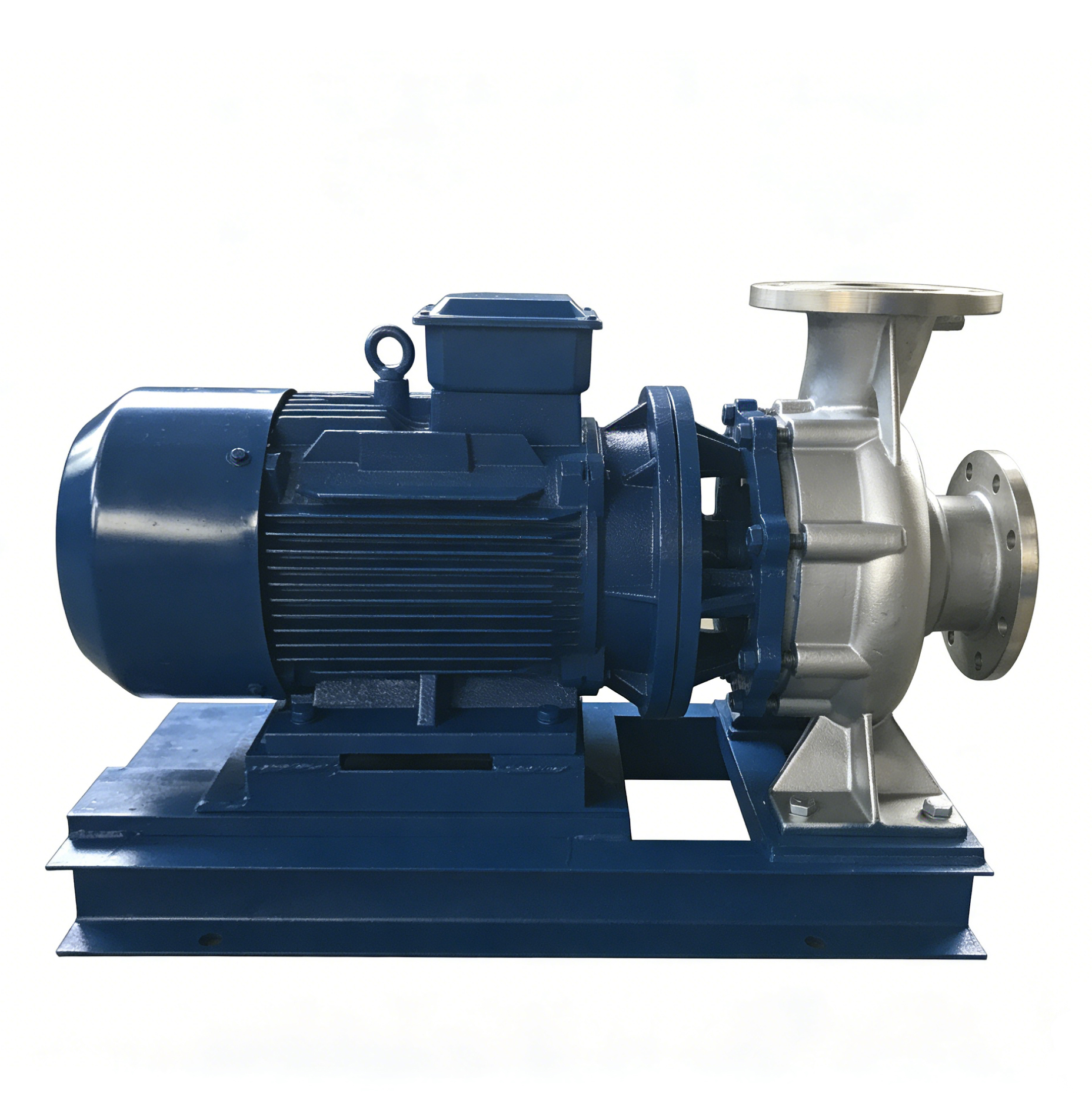

مضخة أفقية مقترنة مباشرة SB (R)-ZW

1. نظرة عامة على المنتج وموقف التطبيق

المضخة الأفقية المزدوجة المباشرة SB (R)-ZW عبارة عن مضخة صناعية ذات طرد مركزي أفقي ذات شفط واحد مباشر تغطي خمس كلمات أساسية في الصناعة: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، المضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تختلف سلسلة المضخات الأفقية المتصلة مباشرة وسهلة التفكيك هذه عن المضخات الأفقية المقترنة المنفصلة ومضخات إمداد المياه الرأسية متعددة المراحل، وهي متعددة السيناريوهات قابلة للتطبيق لتدوير المياه المبردة والتدفئة المغلقة لأنظمة تكييف الهواء في المباني، وتداول مياه العمليات الصناعية، وتوصيل المياه البلدية، وإمدادات المياه المحلية في المباني الشاهقة، وتعزيز ضغط خطوط أنابيب مكافحة الحرائق، والنقل الدوري المتوسط ​​للإنتاج، ويمكن مطابقتها كمعدات دعم قياسية لجميع أنواع الوحدات المتكاملة لإمدادات المياه. توفر الوحدة نقلًا مستقرًا للمياه النظيفة والسوائل المحايدة منخفضة الشوائب دون مكونات قوية قابلة للتآكل. تشمل أبرز ميزاتها التنافسية الأساسية إطارًا مقترنًا مباشرًا مدمجًا وقصيرًا جدًا، وتصميم صيانة سهل التفكيك بدون أدوات، وطيف منتج كامل مزدوج السرعة، وعداء دافع محسّن لحقل التدفق عالي الكفاءة ونظام تحمل قوة متوازنة منخفض الضوضاء مقترنًا بختم ميكانيكي من السبائك الصلبة، مما يسد فجوة السوق من مضخات الطرد المركزي الأفقية الموفرة للمساحة والخالية من المحاذاة ومنخفضة الصيانة لبناء الهندسة الكهربائية والميكانيكية وإمدادات المياه البلدية ومشاريع هندسة العمليات الصناعية.

بينما تتطلب مضخات المياه الأفقية ذات الإطار المقسم والمضخات المعززة الرأسية متعددة المراحل معايرة محاذاة معقدة وتخطيط مساحة كبيرة، فإن هذه المضخة الأفقية المقترنة مباشرة SB(R)-ZW تستهدف إمدادات المياه متعددة السيناريوهات ومتطلبات التوزيع الخاصة بأنظمة التدفئة والتهوية وتكييف الهواء والصناعة والهندسة البلدية، مما يشكل خط إنتاج مضخة أفقية لجميع السيناريوهات مع مزايا هيكلية مستقلة سهلة التفكيك ومقترنة مباشرة.

2. مزايا الأداء الهيكلي والهيدروليكي المقترنة المباشرة الحصرية

• تخطيط أفقي مدمج ومدمج بشكل مباشر: يتم تركيب المكره مباشرة على عمود المحرك الممتد بدون أجزاء اقتران وسيطة، ويصل إجمالي الطول المحوري إلى 60% ~ 70% فقط من مضخات الطرد المركزي الأفقية المنفصلة التقليدية، مما يقلل بشكل كبير من شغل أرضية غرفة المعدات ويزيل خطوات معايرة المحاذاة المحورية المملة أثناء التثبيت
• تخطيط طيف المنتج الكامل ثنائي السرعة: تغطي السلسلة بأكملها فرعين رئيسيين من المنتجات عالية السرعة ومنخفضة السرعة، ومواصفات أداء رأس التدفق الغنية لتتناسب مع متطلبات الأحمال المتنوعة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإمدادات المياه البلدية وأنظمة العمليات الصناعية، وتتوافق معلمات الأداء الكاملة بشكل صارم مع معيار الاختبار الهيدروليكي GB / T3216-2016 ومعايير المواصفات الفنية لمضخة الطرد المركزي GB / T5657-2013.
• محاكاة مجال التدفق المحسنة عداء المكره عالي الكفاءة: اعتماد النموذج الهيدروليكي الناضج متعدد الأبعاد لمحاكاة مجال التدفق لرفع كفاءة التشغيل الشاملة للحمل الكامل، وتحقيق فوائد ملحوظة في توفير الطاقة في ظل التشغيل المستمر وإمدادات المياه لفترة طويلة
• تشغيل مستقر منخفض الاهتزاز للقوة الشعاعية والمحورية المتوازنة: يتم توزيع مواضع حمل المحرك والمضخة بشكل معقول لتعويض القوة الشعاعية والقوة المحورية المتولدة أثناء التشغيل عالي التدفق، مما يضعف بشكل فعال الاهتزاز الميكانيكي ويقلل ضوضاء التشغيل لتلبية معايير التحكم الصارمة في الضوضاء للمباني التجارية وغرف المعدات البلدية
• ختم ميكانيكي من سبائك صلبة مقاومة للاهتراء + نظام إغلاق مدمج لغطاء العمود غير القابل للصدأ: جميع مواضع ختم العمود تستخدم ختم ميكانيكي متعدد الزنبرك من سبائك صلبة مقترنًا بغطاء عمود من الفولاذ المقاوم للصدأ المقاوم للصدأ، وتشكل هيكل إغلاق ثابت مضاد للتسرب لتجنب التسرب المتوسط ​​في ظل التشغيل المستمر البارد والساخن لفترة طويلة
• تصميم متوافق مع قاعدة فولاذية مدمجة لامتصاص الصدمات: مجموعة المضخة بأكملها مجهزة بقاعدة هيكلية فولاذية متكاملة، عند مطابقتها مع ممتصات الصدمات ليست هناك حاجة لبناء قاعدة خرسانية مستقلة لامتصاص الصدمات؛ مطلوب فقط 4 إلى 6 وسادات لامتصاص الصدمات أسفل لوحة القاعدة للتركيب التقليدي لمنع نقل الاهتزاز
• بنية صيانة سريعة الانقسام خالية من الأدوات: لا يتطلب الإصلاح سوى فك أربعة مسامير تثبيت للمحرك وصواميل توصيل غطاء المضخة، ويمكن نقل مجموعة دافعة المحرك بالكامل إلى الخلف بشكل متكامل، مما يحقق الاستبدال السريع للأجزاء الضعيفة مثل الضواغط والأختام الميكانيكية دون تفكيك حواف خط الأنابيب بالكامل

3. نقاط قوة تنافسية متباينة مقابل مضخات الطرد المركزي الأفقية المنفصلة التقليدية

القوة الأساسية الفريدة للمضخة الأفقية المزدوجة المباشرة SB (R)-ZW

• تصميم موفر للمساحة بإطار قصير مقترن بشكل مباشر مقابل مضخة طرد مركزي أفقية قياسية بإطار منقسم: تعتمد المضخات الأفقية المنقسمة التقليدية بنية اقتران منقسمة محورية طويلة تشغل مساحة كبيرة وتتطلب محاذاة محورية متكررة؛ يوفر تصميم التوصيل المباشر المتكامل SB(R)-ZW مساحة غرفة المضخة ويغفل أعمال المحاذاة لتقصير فترة التثبيت
• سلسلة كاملة مزدوجة السرعة مطابقة للحمل الواسع مقابل مضخة مياه صناعية عامة ذات سرعة واحدة: توفر مضخات المياه الصناعية العادية فقط مواصفات سرعة واحدة مع نطاق ضيق من ظروف العمل القابلة للتطبيق؛ يمكن للسلسلة المزدوجة عالية/منخفضة السرعة من هذه المضخة أن تتكيف بمرونة مع إمدادات مياه مكافحة الحرائق ذات التدفق المنخفض والضغط العالي ودورة التدفئة والتهوية وتكييف الهواء (HVAC) ذات الضغط المتوسط ​​والتدفق الكبير وهما شرطان رئيسيان للعمل
• تصميم متكامل لامتصاص الصدمات بقاعدة فولاذية مدمجة مقابل مضخة عالية الكفاءة بقاعدة منفصلة: تحتاج معظم المضخات الأفقية إلى بناء منصة مستقلة لامتصاص الصدمات عند استخدام ممتصات الصدمات؛ تدعم القاعدة الفولاذية SB(R)-ZW الوضع المباشر لمنصات امتصاص الصدمات، مما يبسط العمل الإضافي للبناء المدني
• صيانة السحب الخلفي السريع مقابل المضخات المقسمة لتفكيك خطوط الأنابيب بالكامل: تحتاج المضخات الأفقية المقسمة التقليدية إلى فصل خطوط أنابيب المدخل والمخرج لإخراج المكونات الداخلية؛ هذه السلسلة من الهياكل سهلة التفكيك تحقق الإصلاح دون فصل خطوط الأنابيب، مما يقلل بشكل كبير من فقدان إيقاف تشغيل النظام الناتج عن الصيانة
• تخطيط محمل منخفض الضوضاء ذو ​​قوة متوازنة مقابل مضخة نقل كيميائية عادية غير متوازنة: تتميز العديد من المضخات الأفقية بتصميم محمل غير معقول يؤدي إلى ضوضاء اهتزاز واضحة في ظل التشغيل لفترة طويلة؛ يوازن الهيكل المطابق للمحامل بشكل فعال بين القوة الشعاعية والمحورية لتحقيق تشغيل مستقر وهادئ في غرف المعدات التجارية المتطورة
• تصميم عالمي متعدد السيناريوهات لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والبلديات مقابل مضخة تدوير التدفئة والتهوية وتكييف الهواء (HVAC) ذات الغرض الواحد: تتكيف مضخات تدوير التدفئة والتهوية وتكييف الهواء العادية فقط مع تكييف الهواء وتدوير الماء الساخن والبارد؛ يمكن أيضًا تطبيق سلسلة SB(R)-ZW على إمدادات المياه البلدية وتعزيز الحرائق ونقل وسائط العمليات الصناعية مع نطاق تطبيق أوسع

تخطيط موقف السوق

• مضخة طرد مركزي أفقية أحادية الشفط مدمجة مباشرة ومخصصة لإمدادات المياه متعددة السيناريوهات، وخط إنتاج قياسي مستقل منفصل عن المضخات الأفقية المقترنة المنفصلة والمضخات المعززة الرأسية متعددة المراحل، ومعدات الدعم المفضلة للمباني التجارية HVAC، وإمدادات المياه البلدية وأنظمة تعزيز ضغط مكافحة الحرائق
• مضخة طرد مركزي أفقية منخفضة الاهتزاز موفرة للطاقة ومتكاملة مع نظام تحمل القوة المتوازن وغطاء عمود غير قابل للصدأ وختم ميكانيكي من سبيكة صلبة، لتحل محل المضخات الأفقية التقليدية ذات الإطار المقسم للعقارات التجارية الجديدة والمشاريع الهندسية الكهروميكانيكية البلدية والصناعية
• مضخة أفقية مقترنة مباشرة بدون محاذاة موفرة للمساحة مع مواصفات مزدوجة السرعة، تتوافق مع أنظمة خطوط الأنابيب لمباني المكاتب ومراكز التسوق ومحطات المياه البلدية وورش العمل الصناعية، مما يحقق دورانًا مستقرًا للمياه بدون ضوضاء ومنخفض الضوضاء على المدى الطويل وتعزيز التشغيل

4. مواصفات عملية التثبيت الأفقي القياسية والتفكيك السهل للصيانة المعيارية

1. ضع قاعدة فولاذية متكاملة على أساس خرساني مسطح جاف، وضع 4 ~ 6 وسادات مطاطية ممتصة للصدمات أسفل لوحة القاعدة بالتساوي، واضبط المستوى الأفقي لمجموعة المضخة بأكملها، ولا توجد حاجة إلى محاذاة محورية معقدة للمحرك المقترن المباشر وجسم المضخة
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية، وقم بتركيب شاشة ترشيح متعددة الطبقات على خط أنابيب المدخل لاعتراض الشوائب الصلبة الكبيرة، وقم بتركيب مقياس الضغط المشترك على خط أنابيب المخرج لمراقبة ضغط إمدادات المياه لنظام التدفئة والتهوية وتكييف الهواء (HVAC) أو أنظمة مكافحة الحرائق في الوقت الحقيقي
3. املأ التجويف الداخلي للمضخة بوسيط نقل لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من عدم احتواء الوسيط على مكونات مسببة للتآكل، وتشغيل المحرك والتحقق من حالة تشغيل مستقرة منخفضة الاهتزاز وهادئة في اتجاه عقارب الساعة دون ضوضاء غير طبيعية
4. سير عمل صيانة السحب الخلفي السريع: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب قبل استبدال المكونات؛ قم بفك مسامير تثبيت المحرك الأربعة وصواميل توصيل غطاء المضخة، وادفع مجموعة دافعة المحرك بالكامل للخلف بشكل متكامل لاستبدال الأختام الميكانيكية والدفاعات والأجزاء الضعيفة الأخرى بسرعة دون إزالة حواف خطوط الأنابيب
5. صيانة التخزين الخامل على المدى الطويل: قم بتصريف السائل المتبقي بالكامل داخل تجويف المضخة لمنع الصدأ الداخلي؛ افحص سطح غلاف العمود المقاوم للصدأ بحثًا عن التآكل، وأغلق منافذ الدخول والخروج باستخدام حواجز واقية لمنع تراكم الغبار والرواسب

5. المبنى الرئيسي وسيناريوهات التطبيقات البلدية والصناعية

• أنظمة تدوير تكييف الهواء المركزي للمجمعات التجارية: تلبي تمامًا متطلبات الدورة المغلقة للمياه المبردة وتسخين الماء الساخن لمباني المكاتب ومراكز التسوق والفنادق والمباني التجارية الشاملة الكبيرة
• هندسة إمدادات المياه للمباني البلدية والمباني الشاهقة: تعمل كمضخات معززة للتدوير الرئيسي لخطوط أنابيب توصيل المياه البلدية وأنظمة خطوط أنابيب إمدادات المياه المحلية الشاهقة مع إنتاج ضغط متوسط ​​مستقر
• بناء أنظمة تعزيز ضغط مكافحة الحرائق: التكيف مع متطلبات إمدادات المياه عالية الضغط لشبكات خطوط أنابيب مكافحة الحرائق، وتحقيق تعزيز الضغط المستقر في ظل ظروف إمدادات المياه الطارئة
• تداول عملية إنتاج الورشة الصناعية: يمكن نقل المياه المعالجة النظيفة لتدوير خط الإنتاج الصناعي ومضخة دعم معدات إمدادات المياه المتكاملة المتطابقة

6. فحص المصانع دفعة واحدة ومعايير الامتثال الهندسي للتصدير عبر الحدود

تجتاز كل مضخة أفقية مقترنة مباشرة SB (R)-ZW اختبارات أداء شاملة بما في ذلك اختبار تقادم الطاقة المستمرة للمحرك DC380V/220V، ومعايرة الكفاءة الهيدروليكية ذات التدفق الكامل عالية الكفاءة المتوافقة مع GB/T3216-2016 وGB/T5657-2013، واختبار مقاومة حرارة الماء المتناوب البارد والساخن لفترة طويلة، وفحص تشغيل القوة المتوازنة لدورة طويلة، واختبار مقاومة التآكل لجلب العمود المقاوم للصدأ، وختم ميكانيكي من السبائك الصلبة. التحقق من مكافحة التسرب. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص الامتثال للمعايير الوطنية، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل الصيانة السريعة متعددة اللغات سهلة التفكيك لدعم معدات التدفئة والتهوية وتكييف الهواء (HVAC) عبر الحدود وقائمة منصات التجارة الإلكترونية للمضخات الصناعية والتخليص الجمركي لمتكاملي أنظمة تكييف الهواء التجارية، ومقاولي هندسة إمدادات المياه البلدية، وموزعي المعدات الكهروميكانيكية لخطوط الإنتاج الصناعي في جميع أنحاء العالم.

7. الأسئلة الشائعة الفنية الشائعة

س 1: ما هو الفرق الهيكلي الأساسي الموجود بين هذه المضخة المزدوجة المباشرة SB(R)-ZW ومضخات الطرد المركزي الأفقية التقليدية؟

A1: تعتمد المضخات الأفقية التقليدية هيكل اقتران منقسم يتطلب محاذاة محورية متكررة واحتلال مساحة كبيرة؛ يستخدم SB(R)-ZW تخطيطًا متكاملاً مقترنًا بشكل مباشر مع دافعة مثبتة على عمود المحرك الممتد، ويتجاهل خطوات محاذاة القارنة ويحقق صيانة السحب للخلف دون تفكيك خط الأنابيب، وهو مُحسّن خصيصًا لبيئات تركيب غرفة المضخة المدمجة.

Q2: ما هي سهولة التركيب التي توفرها القاعدة الفولاذية المتكاملة لبناء المشروع؟

A2: يمكن للقاعدة الفولاذية المتكاملة أن تتطابق بشكل مباشر مع وسادات امتصاص الصدمات أو ممتصات الصدمات بدون منصة امتصاص الصدمات الخرسانية المستقلة، مما يبسط أعمال البناء المدنية ويقصر دورة تركيب المعدات الإجمالية.

س 3: ما هي مزايا الكفاءة والضوضاء التي يجلبها تخطيط محمل القوة المتوازن الأمثل للتشغيل على المدى الطويل؟

A3;">تعمل مواضع المحامل الموزعة بشكل معقول على موازنة القوة الشعاعية والقوة المحورية المتولدة أثناء التشغيل عالي التدفق بشكل فعال، وتقليل الاهتزاز الميكانيكي وضوضاء التشغيل، وفي الوقت نفسه تقليل فقدان الاحتكاك لتحسين الأداء العام لتوفير الطاقة لمجموعة المضخة.
