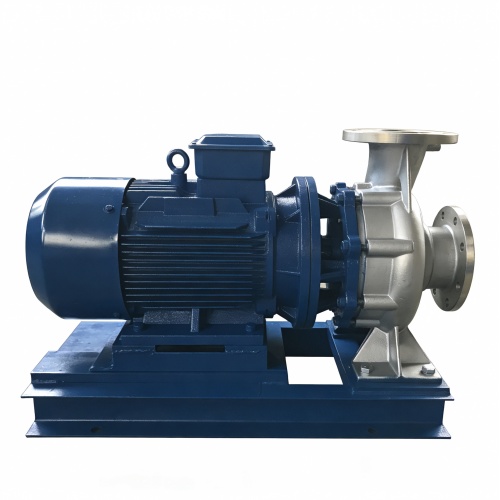

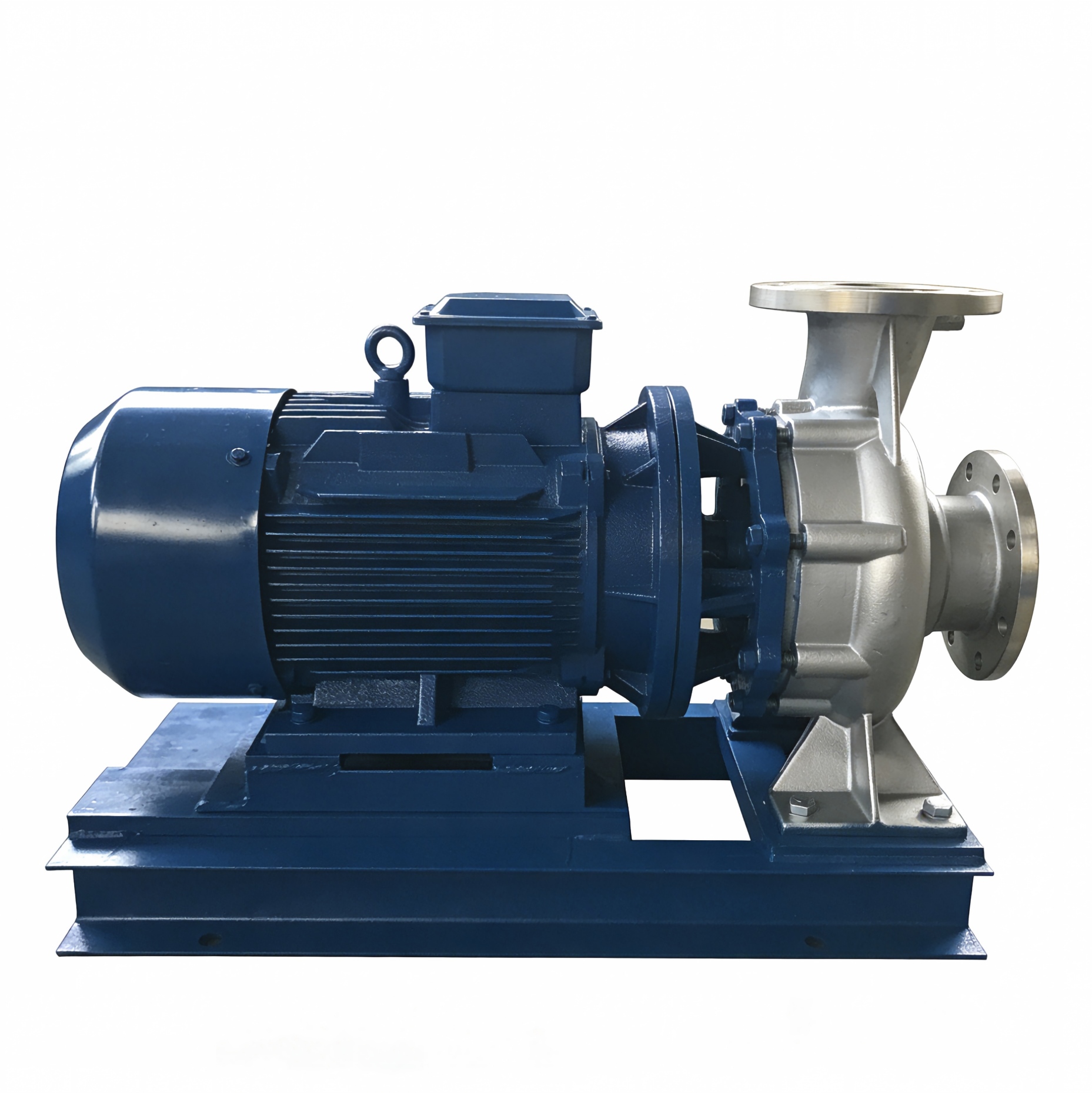

مضخة الطرد المركزي الأفقية ذات الدفع المباشر SB (R)-ZW

1. الملف العام للمنتج وموقعه في السوق

مضخة الطرد المركزي الأفقية ذات الدفع المباشر SB (R)-ZW عبارة عن مضخة طرد مركزي صناعية مقاومة للحرارة ذات محرك مباشر وشفط واحد تغطي خمس كلمات رئيسية في الصناعة الأساسية: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تختلف هذه الوحدة الأفقية ذات الدفع المباشر سريعة التفكيك عن مضخات المياه الأفقية ذات الاقتران المنفصل والمضخات المعززة العمودية متعددة المراحل التي تتطلب معايرة مركزية معقدة، وهي متعددة السيناريوهات قابلة للتطبيق لتدوير المياه المبردة والتدفئة المغلقة في تكييف الهواء في المباني، وتوصيل المياه البلدية، وإمدادات المياه المنزلية الشاهقة، وتعزيز ضغط خط أنابيب الحريق، والنقل المتوسط ​​الدوري للإنتاج الصناعي، وتعمل كمعدات مطابقة قياسية لزلاجات إمدادات المياه المتكاملة. الوسيط المطبق هو الماء النظيف والسوائل منخفضة الشوائب ذات الخصائص الفيزيائية والكيميائية المتوافقة مع الماء النقي بدون مواد أكالة قوية. تشتمل حوافها التنافسية الأساسية على جسم محرك مباشر مدمج وقصير جدًا، وهيكل متكامل خالٍ من المحاذاة، وطيف منتج كامل مزدوج السرعة، ومجرى هيدروليكي محسّن عالي الكفاءة في مجال التدفق، ونظام محمل متوازن منخفض الاهتزاز وقوة مانعة للتسرب، وختم ميكانيكي من سبائك صلبة مانعة للتسرب مع غلاف عمود غير قابل للصدأ، مما يسد فجوة السوق في مضخات الطرد المركزي ذات الدفع المباشر العالمية الموفرة للمساحة ومنخفضة الصيانة لبناء المشاريع الكهروميكانيكية وإمدادات المياه البلدية وهندسة العمليات الصناعية.

في حين أن المضخات الأفقية المنفصلة التقليدية والمضخات المعززة الرأسية تتطلب محاذاة اقتران منفصلة ومنصات إضافية لتقليل الاهتزاز المدني، تركز المضخة الأفقية ذات الدفع المباشر SB(R)-ZW على دوران المياه متعدد الأغراض وتعزيز سيناريوهات التدفئة والتهوية وتكييف الهواء (HVAC)، والمجالات البلدية والصناعية، وتشكيل خط إنتاج مضخة أفقية مستقلة ذات محرك مباشر مع مزايا هيكلية سريعة التفكيك.

2. مزايا الأداء الهيكلي والهيدروليكي الحصري للدفع المباشر

• إطار أفقي مدمج مدمج للمحرك المباشر: يتم تثبيت الدافع مباشرة على عمود المحرك الممتد بدون مكونات اقتران وسيطة، ويمثل الطول المحوري الإجمالي 60% إلى 70% فقط من مضخات الطرد المركزي الأفقية المنفصلة القياسية، مما يقلل بشكل كبير من شغل أرضية غرفة المضخة ويزيل أعمال المحاذاة المحورية المملة أثناء التثبيت
• تخطيط أداء كامل النطاق ثنائي السرعة: تغطي السلسلة بأكملها فرعين رئيسيين عاليي السرعة ومنخفضي السرعة مع مواصفات وفيرة لرأس التدفق لتتناسب مع متطلبات الأحمال المتنوعة لأنظمة تكييف الهواء ومكافحة الحرائق والعمليات الصناعية؛ تتوافق جميع مؤشرات الأداء تمامًا مع معيار اختبار الأداء الهيدروليكي GB/T3216-2016 ومعايير المواصفات الفنية لمضخة الطرد المركزي GB/T5657-2013
• مجال التدفق متعدد الأبعاد يحاكي عداء المكره عالي الكفاءة: يعتمد نموذجًا هيدروليكيًا مُحسّنًا رقميًا لرفع كفاءة التشغيل الشاملة للحمل الكامل، مما يوفر أداءً واضحًا لتوفير الطاقة في ظل الدوران المستمر وتشغيل إمدادات المياه على المدى الطويل
• تشغيل مستقر منخفض الضوضاء للقوة الشعاعية والمحورية المتوازنة: تم ترتيب مواضع حمل المضخة والمحرك بشكل علمي لمواجهة القوة الشعاعية والقوة المحورية المتولدة أثناء التشغيل عالي التدفق، مما يضعف بشكل فعال الاهتزاز الميكانيكي ويقلل ضوضاء التشغيل لتلبية معايير التحكم الصارمة في الضوضاء للمباني التجارية المتطورة ومحطات الضخ البلدية
• ختم ميكانيكي من سبائك صلبة مقاومة للاهتراء + نظام إغلاق مدمج لغطاء العمود المضاد للصدأ: جميع مواضع ختم العمود تعتمد مكونات ختم متعددة الزنبرك من سبائك صلبة مقترنة بأكمام عمود من الفولاذ المقاوم للصدأ، مما يشكل هيكل إغلاق ثابت مضاد للتسرب لتجنب التسرب المتوسط ​​في ظل ظروف التشغيل المستمرة الباردة والساخنة على المدى الطويل
• تصميم متوافق مع تقليل الاهتزاز بقاعدة فولاذية متكاملة: مجهزة بقاعدة هيكلية فولاذية من قطعة واحدة، لا يلزم وجود قاعدة خرسانية مستقلة لتقليل الاهتزاز عند مطابقتها مع ممتصات الصدمات؛ فقط 4 ~ 6 منصات مطاطية لتخميد الاهتزاز موضوعة بالتساوي تحت لوحة القاعدة يمكن أن تمنع نقل الاهتزاز لظروف التثبيت التقليدية
• بنية الإصلاح والتفكيك السريع للخلف بدون أدوات: تتطلب الصيانة فقط فك أربعة مسامير تثبيت للمحرك وصواميل وصلات غطاء المضخة، ويمكن تحويل المجموعة المتكاملة للمحرك والمكره بالكامل إلى الخلف بشكل متكامل لاستبدال الأجزاء الضعيفة بسرعة بما في ذلك الدفاعات والأختام الميكانيكية دون إزالة حواف خط الأنابيب

3. نقاط قوة تنافسية متباينة مقابل مضخات الطرد المركزي الأفقية المنفصلة التقليدية

القوة الأساسية الفريدة لمضخة الطرد المركزي الأفقية ذات الدفع المباشر SB (R)-ZW

• إطار الدفع المباشر المدمج متعدد السيناريوهات لنظام التدفئة والتهوية وتكييف الهواء (HVAC) والبلديات مقابل الإطار المقسم القياسي مضخة الطرد المركزي الأفقية : تعتمد المضخات الأفقية المقسمة التقليدية إطارات اقتران منقسمة محورية طويلة تشغل مساحة كبيرة في غرفة المضخة وتتطلب محاذاة محورية متكررة؛ يوفر تصميم محرك الأقراص المباشر المتكامل SB(R)-ZW مساحة الأرضية ويغفل إجراءات المحاذاة لتقصير دورة التثبيت الإجمالية
• مطابقة الأحمال العريضة ذات السرعة المزدوجة مقابل مضخة المياه الصناعية العامة ذات السرعة الواحدة: توفر مضخات المياه الصناعية العادية فقط مواصفات سرعة واحدة مع نطاقات ظروف عمل ضيقة قابلة للتطبيق؛ تتكيف هذه السلسلة من الفروع المزدوجة عالية/منخفضة السرعة بمرونة مع تعزيز الحرائق ذات الضغط العالي منخفض التدفق ودوران التدفئة والتهوية وتكييف الهواء (HVAC) ذو الضغط المتوسط ​​والتدفق الكبير، وهما سيناريوهاتان للعمل الأساسيان
• تكامل متكامل لتقليل الاهتزاز بقاعدة فولاذية مقابل مضخة عالية الكفاءة بقاعدة منفصلة: تحتاج معظم المضخات الأفقية إلى منصات مستقلة لتقليل الاهتزاز عند استخدام ممتصات الصدمات؛ قاعدة فولاذية SB(R)-ZW تدعم بشكل مباشر وضع وسادة التخميد، مما يبسط أعمال البناء المدنية المساعدة
• إصلاح شامل بدون رافعة لخط الأنابيب مقابل مضخة نقل المواد الكيميائية المشحمة بالزيت: تتطلب معظم المضخات الصناعية المقسمة تفكيكًا كاملاً لخط أنابيب المدخل/المخرج لاستبدال الأجزاء الداخلية المتآكلة؛ يحقق الهيكل الخلفي المقسم للمحرك المباشر SB الصيانة دون إزالة خط الأنابيب، مما يقلل بشكل كبير من خسائر إيقاف تشغيل النظام الناتجة عن إصلاح المعدات
• الماء البارد والساخن النظيف ثنائي الغرض لتحسين نظام التدفئة والتهوية وتكييف الهواء (HVAC) مقابل مضخة تدوير التدفئة والتهوية وتكييف الهواء (HVAC) ذات السيناريو الواحد: تتكيف مضخات تدوير تكييف الهواء العادية فقط مع دوران الماء البارد والساخن في تكييف الهواء؛ يمكن لسلسلة SB(R)-ZW أيضًا أن تخدم إمدادات المياه البلدية، وتعزيز الحرائق، ونقل وسط العمليات الصناعية مع تغطية تطبيقية أوسع
• تخطيط محمل منخفض الاهتزاز ذو قوة متوازنة مقابل مضخات المياه المقاومة للحرارة العادية غير المتوازنة: تتميز العديد من المضخات الأفقية بتصميم محمل غير معقول يؤدي إلى ضوضاء اهتزاز واضحة أثناء التشغيل على المدى الطويل؛ يوازن الهيكل المطابق للمحامل بشكل فعال بين القوة الشعاعية والمحورية لتحقيق تشغيل مستقر وهادئ في غرف المعدات الكهروميكانيكية التجارية المتطورة

تخطيط موقف السوق

• مضخة تدوير مدمجة مقاومة للحرارة ذات محرك مباشر ومخصصة لإمدادات المياه متعددة السيناريوهات، وخط إنتاج قياسي مستقل منفصل عن المضخات الأفقية المقترنة المنفصلة والمضخات المعززة الرأسية متعددة المراحل، ومعدات الدعم المفضلة لتكييف الهواء المركزي، وتعزيز الحرائق وأنظمة تدوير المياه البلدية في المباني التجارية الشاهقة
• مضخة دوران الدفع المباشر موفرة للطاقة ومنخفضة الضوضاء ومتكاملة مع نظام المحمل المتوافق مع SKF، وغطاء عمود غير قابل للصدأ وختم ميكانيكي من سبيكة صلبة، لتحل محل مضخات المياه المقسمة المحورية الطويلة التقليدية للعقارات التجارية الجديدة والمشاريع الهندسية الكهروميكانيكية البلدية والصناعية
• مضخة طرد مركزي أفقية ذات محرك مباشر بدون محاذاة موفرة للمساحة مع معايير أداء مزدوجة السرعة كاملة النطاق، تتوافق مع أنظمة خطوط الأنابيب لمباني المكاتب ومراكز التسوق والفنادق وورش العمل الصناعية، مما يحقق دورانًا مستقرًا للمياه دون مراقبة منخفض الفشل على المدى الطويل وتعزيز التشغيل

4. مواصفات عملية التثبيت الأفقي القياسي والتفكيك السريع للصيانة المعيارية

1. تثبيت قاعدة القدم الفولاذية الأفقية المتكاملة على أساس خرساني مسطح جاف عبر مسامير تثبيت عالية القوة، ووضع 4 إلى 6 وسادات مطاطية لتخميد الاهتزاز بالتساوي تحت لوحة القاعدة، ومعايرة المستوى الأفقي لجسم المضخة والمحرك؛ لا يحتاج هيكل المحرك المباشر إلى محاذاة محورية إضافية بين المضخة والمحرك
2. قم بتوصيل خطوط أنابيب مضخة المدخل والمخرج الأفقية، وقم بتثبيت شاشة ترشيح متعددة الطبقات على خط أنابيب المدخل لاعتراض الشوائب الصلبة الكبيرة، وقم بتركيب مقياس ضغط درجة الحرارة المدمج على خط أنابيب المخرج لمراقبة ضغط المياه المتداولة ودرجة حرارة تكييف الهواء أو أنظمة مكافحة الحرائق في الوقت الحقيقي
3. املأ التجويف الداخلي للمضخة بوسط متداول لإخراج الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من عدم احتواء الوسيط على مكونات مسببة للتآكل، وقم بتشغيل المحرك وتحقق من حالة التشغيل الهادئة المنخفضة الاهتزاز في اتجاه عقارب الساعة دون ضوضاء غير طبيعية
4. سير عمل صيانة ناقل الحركة الخلفي السريع: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب أثناء استبدال المكونات؛ قم بتحويل مجموعة دافع المحرك بالكامل إلى الخلف بشكل متكامل دون إزالة حواف خطوط الأنابيب لاستبدال الأختام الميكانيكية والدفاعات والأجزاء الضعيفة الأخرى بسرعة
5. صيانة التخزين الخامل على المدى الطويل: تصريف المياه المتبقية المتداولة بالكامل داخل تجويف المضخة لمنع الصدأ الداخلي؛ قم بفحص سطح غلاف العمود المقاوم للصدأ بحثًا عن التآكل، وأغلق منافذ الدخول والخروج بحواجز واقية لمنع تراكم الغبار والرواسب تحت بيئة الطابق السفلي الرطبة

5. المبنى الرئيسي وسيناريوهات التطبيقات البلدية والصناعية

• أنظمة تدوير تكييف الهواء المركزية للمجمعات التجارية الشاهقة: تلبي تمامًا متطلبات الدورة المغلقة للمياه المبردة ومياه التبريد وتسخين المياه الساخنة لمباني المكاتب ومراكز التسوق الكبيرة وفنادق النجوم والمباني التجارية الشاملة
• هندسة إمدادات المياه المحلية للمباني الشاهقة والمباني الشاهقة: تعمل كمضخات معززة للتدوير الرئيسي لخطوط أنابيب توصيل المياه البلدية وأنظمة خطوط أنابيب إمدادات المياه السكنية الشاهقة مع إنتاج مستقر للضغط المتوسط
• بناء أنظمة خطوط الأنابيب التي تعزز ضغط مكافحة الحرائق: التكيف مع متطلبات إمدادات المياه في حالات الطوارئ عالية الضغط لخطوط أنابيب شبكة مكافحة الحرائق، والحفاظ على الضغط المستقر مما يعزز الإنتاج في ظل ظروف تشغيل الطوارئ طويلة الأمد
• تداول عملية الإنتاج لورشة العمل الصناعية العامة: يمكن نقل المياه المعالجة النظيفة لخط الإنتاج والنقل الدوري وتكون بمثابة مضخات معززة مساعدة متطابقة لمعدات إمدادات المياه المتكاملة

6. فحص المصانع دفعة واحدة ومعايير الامتثال الهندسي للتصدير عبر الحدود

تجتاز كل مضخة طرد مركزي أفقية ذات محرك مباشر SB (R)-ZW اختبارات أداء شاملة بما في ذلك اختبار تقادم الطاقة المستمر للمحرك DC380V/220V، ومعايرة الكفاءة الهيدروليكية ذات التدفق الكامل عالية الكفاءة المتوافقة مع GB/T3216-2016 وGB/T5657-2013، واختبار مقاومة حرارة الماء المتناوب البارد والساخن على المدى الطويل، وفحص تشغيل القوة المتوازنة لدورة طويلة، واختبار مقاومة التآكل لجلب العمود غير القابل للصدأ، وميكانيكية السبائك الصلبة. ختم التحقق من مكافحة التسرب. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص الامتثال للمعايير الوطنية، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل الصيانة والتفكيك السريع متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية لمعدات التدفئة والتهوية وتكييف الهواء (HVAC) عبر الحدود والتخليص الجمركي لمتكاملي أنظمة تكييف الهواء التجارية، ومقاولي هندسة الهندسة الكهربائية والميكانيكية، ومقاولي إمدادات المياه البلدية، وموزعي المعدات الكهروميكانيكية لخطوط الإنتاج الصناعية في جميع أنحاء العالم.
