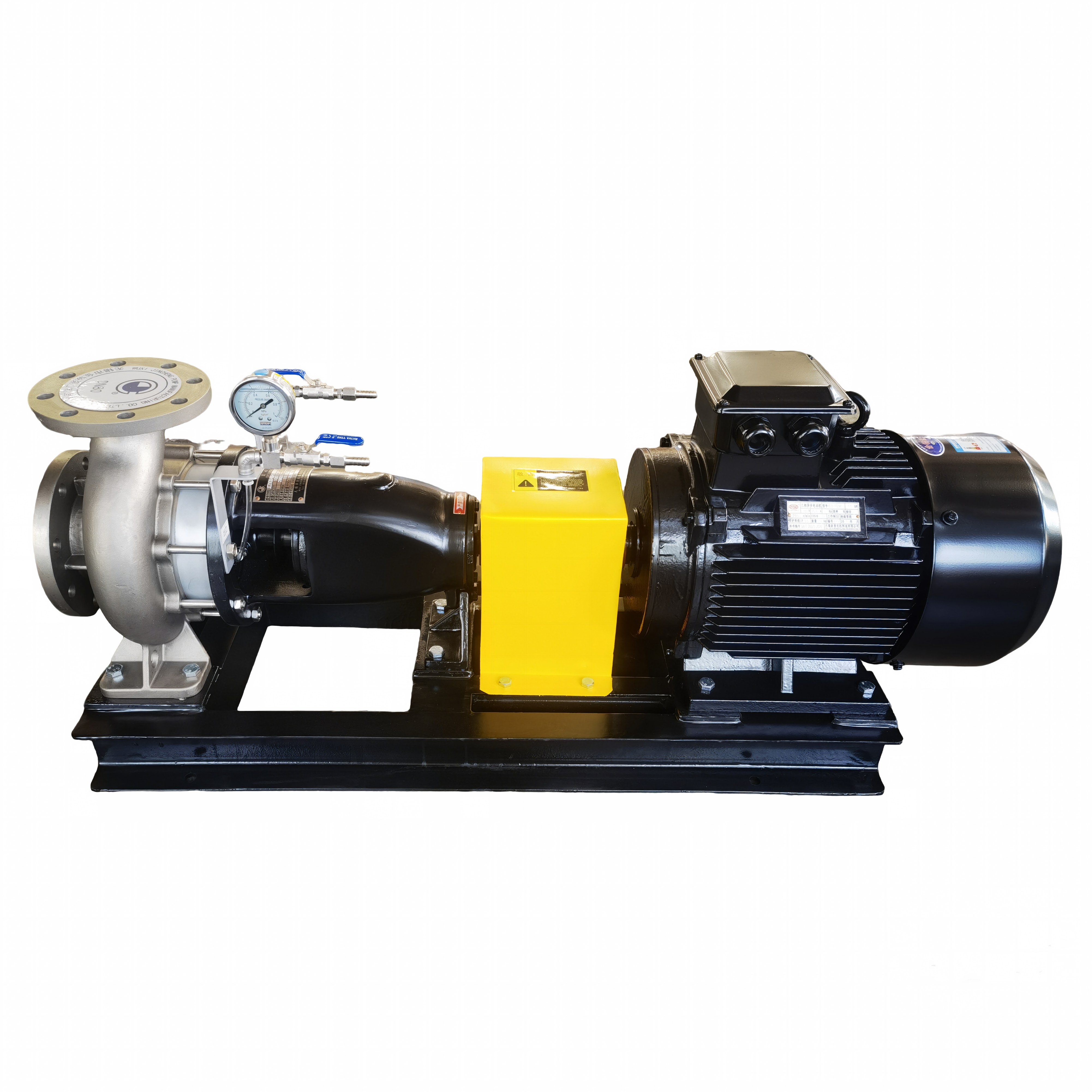

مضخة الطرد المركزي للمياه النظيفة ذات المرحلة الواحدة من سلسلة IS

1. نظرة عامة على المنتج

مضخة الطرد المركزي للمياه النظيفة أحادية المرحلة من سلسلة IS عبارة عن مضخة صناعية طاردة مركزية أفقية أحادية المرحلة أحادية الشفط، وتندرج في خمس فئات مضخات صناعية أساسية: مضخة طرد مركزي أفقية ، مضخة مياه صناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . على عكس مضخات المعالجة المضادة للتآكل المبطنة بالفلور ومضخات تدوير التدفئة والتهوية وتكييف الهواء (HVAC) ذات الحلقة المغلقة المصغرة ذات نطاق تدفق محدود، تعتمد سلسلة IS هذه تطويرًا موحدًا كاملاً وفقًا لمعايير الأداء القياسية الدولية ISO 2858 وأبعاد التركيب الشاملة. جميع الأجزاء التي تمر بالتدفق مصنوعة من الحديد الزهر لوسط المياه النظيفة، وهي قادرة على نقل الماء النقي والسوائل منخفضة الشوائب ذات الخصائص الفيزيائية والكيميائية القريبة من المياه النظيفة. يتم تطبيقها على نطاق واسع كمعدات دعم عالمية لنقل المياه لإمدادات المياه والصرف الصحي في المناطق الحضرية، وعمليات المصنع لتدوير المياه وري الأراضي الزراعية ومشاريع الصرف الصحي. تكمن قدرتها التنافسية الأساسية في السوق في التوحيد القياسي الموحد للسلسلة الكاملة، ونظامي إغلاق قابلين للتبديل يتكيفان مع درجات حرارة متوسطة مختلفة ونظام نقل تخميد الاهتزاز بالاقتران المرن المخلبي، مما يسد فجوة السوق في مضخات المياه النظيفة الأفقية القياسية فعالة من حيث التكلفة لإمدادات المياه العامة وظروف عمل الصرف.

في حين أن مضخة نقل المواد الكيميائية المبطنة للخدمة الشاقة مخصصة للوسائط المسببة للتآكل من الأحماض والقلويات القوية عالية التركيز، وتتكيف مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة فقط مع دورة التحكم في درجة الحرارة ذات الحلقة المغلقة ذات الحجم الصغير، فإن مضخة المياه النظيفة القياسية IS هذه مُحسَّنة لسيناريوهات المياه النظيفة غير المسببة للتآكل، مما يشكل مسار تقسيم فرعي لمضخة مياه عام مستقل يختلف عن مضخات الفولاذ المقاوم للصدأ المضادة للتآكل ومضخات الدوران الصغيرة.

2. المزايا الهيكلية والهيدروليكية الحصرية لمضخة المياه النظيفة القياسية IS

• تصميم موحد لسلسلة كاملة وفقًا لمعايير ISO 2858: تتوافق جميع مواصفات رأس التدفق وأبعاد تركيب القاعدة وأحجام شفة التوصيل مع المعايير الدولية الموحدة، مما يحقق إمكانية تبادل عالية لقطع الغيار عبر جميع الطرازات، مما يقلل بشكل فعال من ضغط مخزون قطع الغيار في المؤسسة وتكلفة استبدال الطراز
• هياكل إغلاق اختيارية مزدوجة لظروف العمل ذات درجات الحرارة المختلفة: يتم توفير تكوينين مانعين للتسرب ناضجين للعملاء للاختيار بحرية - مانع تسرب ناعم لتدوير الماء بدرجة حرارة عادية، وختم ميكانيكي متطور متطابق مع مغزل مقاوم للتآكل من أجل توصيل وسط بدرجة حرارة عالية، ويتوافق بمرونة مع متطلبات درجة حرارة خط الإنتاج المختلفة.
• قدرة تحمل درجة الحرارة المتوسطة المصنفة تحت مخططات الختم المختلفة: عندما تكون مجهزة بمجموعة ختم التعبئة، يتم التحكم في الحد الأقصى لدرجة الحرارة المتوسطة المسموح بها أقل من 80 درجة مئوية؛ بعد التحول إلى الختم الميكانيكي وحماية المغزل غير القابل للصدأ، يمكن للمضخة التعامل بثبات مع وسط يصل إلى 120 درجة مئوية، مما يوسع سيناريوهات المياه المتداولة ذات درجة الحرارة العالية القابلة للتطبيق
• الحد الأقصى لضغط مدخل الشفط الذي يمكن التحكم فيه لتقييد تلف التجويف: يتم ضبط الحد الأعلى للضغط المسموح به في منفذ الشفط على 0.3 ميجا باسكال، مما يمكن أن يتجنب بشكل فعال تآكل التجويف على المكره والجدار الداخلي للمضخة الناتج عن ضغط المدخل الزائد وإطالة عمر خدمة مكونات مرور التدفق الأساسية
• ناقل الحركة المباشر المحوري بالاقتران المرن المخلبي: اعتماد اقتران مرن من النوع المخلبي لتوصيل دوار المضخة ومحرك القيادة، والذي يمكنه عزل اهتزازات التشغيل وتعويض الانحراف المحوري الطفيف، وتقليل الصدمات الميكانيكية وضوضاء التشغيل، وضمان تشغيل مستقر بدون مراقبة لدورة طويلة
• دوران موحد في اتجاه عقارب الساعة من نهاية محرك المحرك: تم ملاحظة تصميم دوران ثابت في اتجاه عقارب الساعة من جانب قيادة المحرك، ومنطق موحد لوضع خط الأنابيب لجميع الطرازات، وهو مناسب للتصميم الموحد لنظام أنابيب محطة الضخ
• التوافق العالمي للمياه النظيفة متعدد المشاهد: مناسب للمياه الصناعية النقية المتداولة ومياه الصنبور البلدية والسوائل منخفضة الشوائب ذات الخصائص الفيزيائية والكيميائية المماثلة، وتغطي إمدادات المياه البلدية ومياه معالجة المصانع والري الزراعي ثلاثة مجالات تطبيق رئيسية في وقت واحد

3. نقاط قوة تنافسية متباينة مقابل أنواع مضخات الطرد المركزي الصناعية الأخرى

القوة الفريدة والحصرية لمضخة الطرد المركزي للمياه النظيفة ذات المرحلة الواحدة من سلسلة IS

• ميزة التصميم العالمي القياسية ISO مقابل مضخات الطرد المركزي الأفقية المخصصة غير القياسية: تتميز مضخة الطرد المركزي الأفقية التقليدية غير القياسية بأبعاد غير متناسقة وقابلية تبادل الأجزاء الضعيفة؛ تتبع سلسلة IS معيار ISO 2858 بشكل كامل، كما أن قطع الغيار عالمية عبر السلسلة بأكملها، مما يقلل تكلفة شراء قطع الغيار وتخزينها.
• تكوين إغلاق مزدوج قابل للتكيف مع درجة الحرارة مقابل مضخات المياه الصناعية ذات الختم الواحد: لا يمكن لمضخة المياه الصناعية التقليدية ذات الختم الواحد تبديل شكل الختم وفقًا لدرجة الحرارة المتوسطة؛ توفر مضخة IS خيارات مزدوجة للتعبئة والختم الميكانيكي، وتتوافق بحرية مع درجة الحرارة العادية وظروف عمل المياه النظيفة ذات درجة الحرارة العالية كمضخة عامة عالية الكفاءة متعددة المشاهد.
• ممر تدفق مخصص للمياه النظيفة من الحديد الزهر مقابل مضخات نقل المواد الكيميائية متعددة الوسائط: تعتمد مضخة نقل المواد الكيميائية على بطانة كاملة من الفلور لمقاومة الوسط المسببة للتآكل مع تكلفة شراء عالية؛ تم تحسين مضخة IS هذه لوسط المياه النقية، مع هيكل بسيط وتكلفة إجمالية منخفضة للوحدة لمشاريع تدوير المياه النظيفة
• تصميم ثنائي الغرض بلدي وزراعي ذو تدفق كبير مقابل مضخات توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة: تم تصميم مضخة تدوير التدفئة والتهوية وتكييف الهواء (HVAC) لتدوير المياه النظيفة ذات الحلقة المغلقة ذات الحجم الصغير مع قدرة تدفق ضعيفة؛ تغطي سلسلة IS هذه توصيل المياه المفتوحة ذات التدفق الكبير ونقل مستوى السائل المتغير، مما يحقق معايير توفير الطاقة للمضخة عالية الكفاءة بشكل كامل
• ناقل الحركة المؤقت الاهتزازي للاقتران المرن مقابل المضخات الخلفية المقاومة للتآكل غير القابلة للصدأ: المضخات الخلفية غير القابل للصدأ القابلة للسحب تعتمد محركًا مباشرًا بعمود طويل بدون اقتران مرن؛ يمكن للاقتران المرن ذو المخلب IS أن يمتص اهتزاز التشغيل والانحراف المحوري، وهو أكثر ملاءمة للتشغيل المستقر على المدى الطويل لمحطات ضخ المياه البلدية ذات التدفق الكبير

تخطيط موقف السوق

• مضخة صناعية أفقية للمياه النظيفة أحادية المرحلة بمعايير ISO، منتج عام قياسي مفصول عن مضخات عملية مقاومة التآكل غير القابل للصدأ ومضخات دوران HVAC الصغيرة، معدات الدعم المفضلة لمحطة المياه البلدية، المياه المتداولة في المصنع وهندسة الري الزراعي
• مضخة نقل مياه نظيفة مزدوجة الختم موفرة للطاقة، تدمج الأجزاء المعيارية القابلة للتبديل والاقتران المرن المخلبي، نقل ثابت، لتحل محل مضخات المياه أحادية الختم غير القياسية لمتطلبات نقل السوائل في ورش العمل المختلطة بالمياه النظيفة متعددة درجات الحرارة
• مضخة تدوير المياه النظيفة الأفقية منخفضة الصيانة مع التكوين القياسي الموحد، ومطابقة خطوط أنابيب إمدادات المياه في المناطق الحضرية، ومياه التبريد في المصنع، وخط أنابيب ري المزرعة، مما يحقق عملية توصيل المياه المستقرة غير المراقبة لدورة طويلة

4. مواصفات عملية التثبيت الأفقي القياسية والصيانة ذات الختم المزدوج

1. قم بتثبيت قاعدة دعم القدم الأفقية المتكاملة على أساس خرساني مسطح جاف عبر مسامير تثبيت عالية القوة، ومعايرة التوازي المحوري الأفقي بين دوار المضخة وعمود المحرك بمقياس مستوى دقيق، وقم بتثبيت أداة التوصيل المرنة المخلبية بفجوة معقولة لتجنب الاصطدام بالاحتكاك الصلب أثناء بدء التشغيل
2. قم بتوصيل خطوط أنابيب المضخة الأفقية للشفط والتفريغ، وقم بتركيب شاشة ترشيح متعددة الطبقات على خط أنابيب الشفط لاعتراض الجزيئات الصلبة الكبيرة، وقم بتركيب مقياس ضغط دقيق على خط أنابيب المخرج لمراقبة تقلبات الضغط في الوقت الحقيقي لوسيط النقل النظيف
3. املأ التجويف الداخلي للمضخة بوسيلة نقل لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من تطابق درجة الحرارة المتوسطة مع نطاق تكيف تكوين الختم الخاص بالمضخة، وقم بتشغيل المحرك وتحقق من حالة التشغيل المستقرة منخفضة الاهتزاز في اتجاه عقارب الساعة
4. تدفق صيانة متباين يومي مزدوج الختم: بالنسبة لنماذج ختم التعبئة، قم بتجديد التعبئة بانتظام وضبط إحكام الغدة للتحكم في التسرب الطفيف المسموح به؛ بالنسبة لإصدارات الختم الميكانيكي، قم بفحص حالة تآكل المغزل المقاوم للصدأ بانتظام واستبدل الختم الميكانيكي القديم في الوقت المناسب
5. صيانة التخزين الخامل على المدى الطويل: قم بإفراغ الماء النظيف المتبقي تمامًا داخل تجويف المضخة لمنع الصدأ الداخلي؛ قم بتفكيك الوصلة المرنة المخلبية وملء الشحوم المضادة للصدأ على أجزاء العمود، وإغلاق منافذ الدخول والخروج بحواجز واقية لمنع تسرب الرواسب والغبار

5. سيناريوهات تطبيق الإنتاج الصناعي الرئيسية

• إمدادات مياه الصنبور البلدية والصرف الحضري: يتوافق التصميم القياسي ISO مع تعزيز المياه الأولية والثانوية لمحطة المياه البلدية، وشبكة خطوط الأنابيب الحضرية، وإمدادات المياه بالضغط، وتداول مياه الصرف الصحي النظيفة، مما يدعم توصيل المياه المستمر والتدفق الكبير المستقر
• المياه المتداولة للعملية الصناعية في المصنع: مناسبة لمياه التبريد في المصنع وتدوير المياه النظيفة للإنتاج، حدد ختم التعبئة لمياه الورشة ذات درجة الحرارة العادية، وتبديل الختم الميكانيكي لمياه الإنتاج ذات درجة الحرارة العالية فوق 80 درجة مئوية
• ري وتصريف الأراضي الزراعية: يتكيف التدفق الواسع والنطاق الرئيسي مع الري الميداني ورفع مياه النهر ومشاريع تصريف الأراضي الزراعية، وتكلفة صيانة منخفضة مناسبة للتشغيل الخارجي غير المراقب على المدى الطويل

6. فحص المصانع دفعة واحدة ومعايير الامتثال للمعدات الهندسية للتصدير عبر الحدود

تمر كل مضخة طرد مركزي للمياه النظيفة ذات المرحلة الواحدة من سلسلة IS باختبارات أداء شاملة بما في ذلك اختبار التقادم المستمر للطاقة DC380V/220V، ومعايرة الكفاءة الهيدروليكية ذات التدفق الكامل عالية الكفاءة التي تلبي معيار ISO 2858، واختبار حالة العمل المتعددة لمقاومة درجة الحرارة المزدوجة، واختبار ثبات حد ضغط الشفط، والاقتران المرن المخلبي واكتشاف الاهتزاز على المدى الطويل. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص مقاومة الصدأ لمواد الحديد الزهر، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل الصيانة مزدوجة الختم متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية للمضخات الصناعية عبر الحدود والتخليص الجمركي لمقاولي الهندسة البلدية، وموزعي معدات معالجة المياه الصناعية، وبائعي آلات الري الزراعية في جميع أنحاء العالم.

7. الأسئلة الشائعة الفنية الشائعة

س 1: ما هو الفرق الهيكلي الأساسي الموجود بين مضخة المياه النظيفة القياسية IS ومضخات الطرد المركزي غير القابلة للصدأ الخلفية JCZZ العادية؟

A1: تعتمد مضخات JCZZ العادية هيكلًا من الفولاذ المقاوم للصدأ ذو عمود طويل قابل للسحب للخارج للوسائط المسببة للتآكل ؛ تتبع سلسلة IS التصميم المقسم للوصلات المرنة المخلبية القياسية ISO، وممر تدفق من الحديد الزهر فقط للمياه النظيفة، وختم مزدوج اختياري للتكيف مع درجات الحرارة المختلفة، ويتم تطبيقه بشكل أساسي على مشاريع توصيل المياه النقية البلدية والزراعية.

Q2: ما هو الفرق في درجة الحرارة بين ختم التعبئة والختم الميكانيكي لمضخة IS؟

A2: تكوين ختم التعبئة يدعم فقط درجة الحرارة المتوسطة ≥80 درجة مئوية؛ بعد الترقية إلى الختم الميكانيكي المتوافق مع المغزل المقاوم للصدأ، يمكن للمضخة نقل الوسط بشكل ثابت حتى 120 درجة مئوية، وهي مناسبة لخطوط إنتاج المياه المتداولة ذات درجة الحرارة العالية.

س 3: ما هي مخاطر الفشل التي ستحدث إذا تجاوز ضغط مدخل الشفط الحد الأعلى وهو 0.3 ميجا باسكال لفترة طويلة؟

A3;">سوف يؤدي ضغط المدخل المرتفع بشكل مفرط إلى حدوث تجويف شديد داخل تجويف المضخة، مما يتسبب في تآكل المكره وغلاف المضخة، مصحوبًا باهتزاز وضوضاء غير طبيعيين، مما سيؤدي إلى تقصير عمر خدمة وحدة المضخة بأكملها بشكل كبير ويؤدي إلى فشل الإغلاق المفاجئ في الحالات الشديدة.
