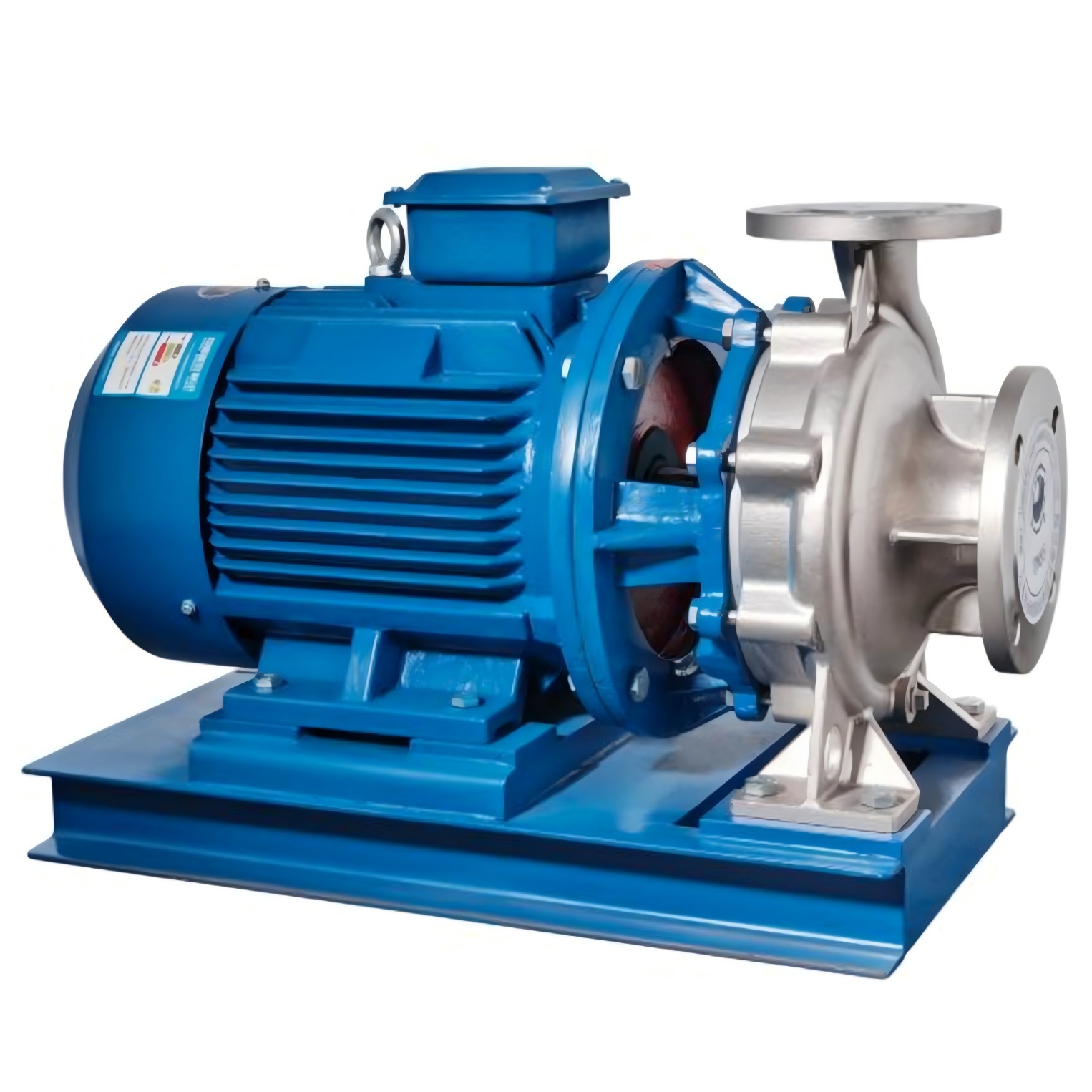

مضخة طرد مركزي غير قابلة للصدأ JCZZ أفقية مقترنة

1. مقدمة موجزة عن المنتج

مضخة الطرد المركزي غير القابل للصدأ JCZZ الأفقية هي مضخة صناعية للطرد المركزي من الفولاذ المقاوم للصدأ مقترنة أفقيًا ، تنتمي إلى خمس فئات من المضخات الصناعية الرئيسية: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، المضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . يختلف عن المضخات الأفقية المصنوعة من الحديد الزهر والتي تقتصر فقط على المياه النظيفة ومضخات تدوير HVAC ذات الحلقة المغلقة المصغرة ذات سعة التدفق الضيقة، يعتمد طراز JCZZ هذا على بنية صيانة سحب خلفي فريدة من نوعها، وجميع مكونات الاتصال السائلة مصنوعة من الفولاذ المقاوم للصدأ المصبوب بدقة مع قدر كبير من مقاومة التآكل والتآكل. مجهزة بمجرى هيدروليكي انسيابي محسّن، تحقق المضخة أداءً متميزًا في توفير الطاقة وقدرة قوية على مقاومة التجويف في ظل ظروف العمل ذات مستوى السائل المتغير. يعتمد نقل الطاقة بين دوار المضخة ومحرك العمود الممتد الطويل B35 المتطابق اتصالًا محوريًا مباشرًا بدون مجموعة اقتران دبوسية مرنة مستقلة. تعمل الوحدة في اتجاه عقارب الساعة عند النظر إليها من نهاية قيادة المحرك، وتعمل كمعدات دعم عالمية لنقل السوائل المضادة للتآكل تغطي خطوط إنتاج طلاء السيارات، وتوصيل المواد الخام الكيميائية، والتدوير المساعد للبترول، والمياه المعالجة المعدنية، ومعالجة الأغذية والمشروبات، ونقل السوائل الصيدلانية، ونقل الملاط المخفف لصناعة الورق، وإمدادات مياه الصنبور البلدية، ومعالجة مياه الصرف الصحي البيئية، وتحلية مياه البحر، وإنتاج الألياف الكيميائية، وتدوير وسط التسخين. تكمن قدرتها التنافسية الأساسية في السوق في تصميم الإصلاح الشامل بالسحب الخلفي دون إزاحة خط الأنابيب، ومحرك حماية الأكمام الواقي من الفولاذ المقاوم للصدأ، والمغزل الممتد وفتحة توازن المكره المدمجة، وهيكل تعويض القوة المحورية، مما يملأ السوق الفارغ من مضخات الفولاذ المقاوم للصدأ المقترنة الأفقية منخفضة الصيانة لنقل الوسائط المسببة للتآكل الخفيف متعدد الصناعات.

بينما تستهدف مضخة نقل المواد الكيميائية الاحترافية المبطنة الوسائط المسببة للتآكل من الأحماض والقلويات القوية عالية التركيز، ولا يمكن للمضخات الأفقية من الحديد الزهر مقاومة تآكل السائل المسبب للتآكل، فإن هذه المضخة المقترنة المصنوعة من الفولاذ المقاوم للصدأ JCZZ توازن بين الأداء المضاد للتآكل والكفاءة الهيدروليكية لظروف العمل الخفيفة المسببة للتآكل؛ تتكيف مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة فقط مع دورة التحكم في درجة الحرارة ذات التدفق الصغير ذات الحلقة المغلقة، مما يشكل مسار تقسيم المضخة الأفقي المستقل المضاد للتآكل.

2. المزايا الهيكلية والهيدروليكية الحصرية لمضخة الفولاذ المقاوم للصدأ المقترنة أفقيًا JCZZ

• بنية تجديد مبتكرة للباب الخلفي قابلة للسحب للخارج دون تفكيك خطوط الأنابيب: تصميم هيكل المضخة الخلفية المنفصلة ذات الشفط الفردي أحادي المرحلة، لا يحتاج المشغلون إلى تغيير وحدة المضخة أو فصل خطوط أنابيب المدخل/المخرج أثناء استبدال المكونات؛ قم فقط بتحرير أربعة مسامير تثبيت للمحرك ومثبتات وصلات غطاء المضخة، ثم اسحب مجموعة دافع المحرك بالكامل للخلف لإخراج المكره والختم الميكانيكي بشكل منفصل للاستبدال السريع، مما يقلل بشكل كبير من عمالة الإصلاح ووقت التوقف عن العمل
• نظام التوازن الذاتي للقوة المحورية لفتحة توازن المكره المتوافق مع حلقة التآكل الخلفية: تتعاون فتحات التوازن المتماثلة على المكره مع حلقة الختم المساعدة الخلفية لمواجهة الدفع المحوري أحادي الاتجاه المتولد أثناء الدوران عالي السرعة، مما يقلل بشكل فعال من تآكل المحمل وسعة الاهتزاز طويلة المدى، ويطيل دورة الخدمة للأجزاء الضعيفة الأساسية
• تصميم هيكل مضخة دعم القدم بالشفط العلوي والتفريغ العلوي: يضمن حامل القدم المصبوب الأفقي المتكامل الوضع الأفقي للمعدات، كما يعمل الشفط النهائي وتصميم المخرج العلوي على تبسيط تركيب خط الأنابيب المستقيم في ورشة العمل، ويتجنب تركيبات الكوع الزائدة عن الحاجة وفقدان مقاومة التدفق المتوسط
• B35 ناقل الحركة المباشر بعمود طويل ممتد، إلغاء الاقتران المرن: التخلص من مجموعة أدوات التوصيل المرنة المنفصلة، ​​واستخدام عمود المحرك الممتد الطويل المدمج لتحقيق النقل المباشر للطاقة، وتقليل أجزاء تجميع ناقل الحركة ونقاط الفشل الميكانيكي، وتبسيط تخطيط الوحدة العام وإشغال مساحة أرضية أقل
• غلاف مقاوم للتآكل من الفولاذ المقاوم للصدأ يحمي عمود دوران المحرك الممتد: غلاف خاص من الفولاذ المقاوم للصدأ على عمود المحرك الطويل لعزل الاحتكاك المباشر والتآكل المتوسط ​​على المغزل المعدني، وتجنب تلف التآكل الذي لا يمكن إصلاحه لدوار المحرك والتخلص من مشكلة استبدال الدوار بالكامل عالية التكلفة
• مكونات مبللة من الفولاذ المقاوم للصدأ المصبوب للاستثمار الدقيق: تعتمد جميع الأجزاء الملامسة للسائل تقنية الصب الدقيقة من الفولاذ المقاوم للصدأ من قطعة واحدة، والتحكم الصارم في تحمل الأبعاد يلبي معايير التصميم، ويحتفظ بهامش أمان كافٍ للتآكل والتآكل، ومقاومة ثابتة للمياه المالحة، والأحماض الضعيفة، والقلويات الضعيفة، وكشط جسيمات الألياف الدقيقة، وهي أعلى بكثير من مضخات الحديد الزهر العادية في الأداء المضاد للصدأ.
• تصميم توافقي متعدد ومتوسط ​​وواسع: مناسب للمياه الصناعية النقية المتداولة، والمذيبات الكيميائية المسببة للتآكل الضعيف، وسائل المواد الخام الغذائية، ومياه الصرف الصحي الجزيئية المعلقة الصغيرة ووسط مياه البحر، مضخة واحدة تلبي متطلبات نقل السوائل المتنوعة لورش حماية المواد الكيميائية والغذائية والصيدلانية والبيئية في وقت واحد.

3. مزايا تنافسية متباينة مقارنة بأنواع مضخات الطرد المركزي الصناعية الأخرى

القوة الفريدة لمضخة الطرد المركزي غير القابل للصدأ الأفقية JCZZ

• ميزة المواد المضادة للتآكل المصنوعة من الفولاذ المقاوم للصدأ مقارنة بمضخات الطرد المركزي الأفقية المصنوعة من الحديد الزهر العادي: مضخة الطرد المركزي الأفقية التقليدية من الحديد الزهر تدعم فقط توصيل المياه النظيفة وتصدأ بسهولة عند ملامسة السائل المسببة للتآكل؛ يمكن لقناة التدفق الدقيقة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة JCZZ أن تنقل المواد المسببة للتآكل الضعيف والجسيمات الدقيقة المختلطة، مما يوسع النطاق المتوسط ​​القابل للتطبيق كمضخة مياه صناعية عامة متعددة المشاهد
• صيانة السحب الخلفي دون ميزة إزالة خط الأنابيب مقابل مضخات الطرد المركزي الأفقية ذات الغلاف المدمج: تتطلب المضخات الأفقية التقليدية ذات الغلاف المدمج فصلًا كاملاً لخط الأنابيب للوصول إلى المكونات الداخلية؛ يحتاج هيكل السحب للباب الخلفي JCZZ فقط إلى حركة تجميع المحرك الخلفي دون تفكيك خط الأنابيب، مما يبسط بشكل كبير عملية الإصلاح في الموقع
• محرك مباشر بعمود ممتد مع غلاف واقي للمغزل مقابل المضخات المرنة من سلسلة JC غير القابل للصدأ: لا تحتوي المضخات المزدوجة المرنة JC الشائعة على حماية مخصصة لغطاء العمود لمغزل المحرك؛ تم تجهيز تصميم العمود الطويل المتكامل JCZZ بغطاء مقاوم للتآكل من الفولاذ المقاوم للصدأ لحماية عمود المحرك، مما يتجنب بشكل فعال استبدال الدوار باهظ الثمن الناتج عن التآكل المتوسط.
• ميزة نقل متوسطة تآكل خفيفة مقابل مضخات توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة: تم تصميم مضخة تدوير التدفئة والتهوية وتكييف الهواء (HVAC) لتدوير المياه النظيفة ذات الحلقة المغلقة ذات الحجم الصغير مع قدرة ضعيفة على مقاومة التآكل؛ يدعم النموذج الهيدروليكي الأمثل لهذه المضخة دوران العمليات الصناعية المفتوحة متوسطة التدفق ونقل مستوى السائل المتغير، مما يحقق معايير توفير الطاقة للمضخة عالية الكفاءة بشكل كامل
• تحديد المواقع العالمية متعددة الصناعات عبر الصناعة: آلة واحدة تغطي المواد الغذائية والأدوية والكيميائية وحماية البيئة وتحلية مياه البحر وتدفئة ظروف العمل متعددة الصناعات، وتحقيق تعميم المعدات متعددة المشاهد وتقليل الاستثمار المتكرر في الشراء لمضخات نماذج متعددة

تخطيط موقف السوق

• مضخة صناعية أفقية مقاومة للتآكل من الفولاذ المقاوم للصدأ، وخط إنتاج مستقل منفصل عن مضخات تقسيم المياه النظيفة المصنوعة من الحديد الزهر ومضخات توزيع التدفئة والتهوية وتكييف الهواء الصغيرة، تستهدف شركات إنتاج المواد الكيميائية والغذائية والصيدلانية وحماية البيئة وتحلية مياه البحر.
• مضخة نقل من الفولاذ المقاوم للصدأ مضادة للتجويف وموفرة للطاقة، تدمج الأجزاء المعيارية القابلة للتبديل والاقتران المرن، ناقل الحركة المستقر، لتحل محل المضخات المضادة للتآكل غير القياسية ذات الوظيفة الواحدة لمتطلبات نقل سوائل الورش المختلطة متعددة الوسائط
• مضخة دوران أفقية من الفولاذ المقاوم للصدأ منخفضة الصيانة تتوافق مع طلاء السيارات وصناعة الورق والمعادن والتدفئة خط أنابيب خط الإنتاج الذي يدعم التكوين، مما يحقق دورانًا ثابتًا لدورة طويلة دون مراقبة لسوائل ورشة العمل

4. التثبيت الأفقي القياسي وقواعد تشغيل الصيانة السريعة للسحب الخلفي

1. قم بتثبيت القاعدة الأفقية المتكاملة على أساس خرساني مسطح جاف عبر براغي تثبيت عالية القوة، ومعايرة التوازي المحوري الأفقي بين دوار المضخة وعمود المحرك بمقياس مستوى دقيق، وقم بتركيب المجموعة المباشرة لمحرك العمود الممتد B35 بدون تركيب أداة توصيل مرنة إضافية
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ على جانبي جسم المضخة الأفقية، وقم بتركيب شاشة ترشيح متعددة الطبقات على خط أنابيب الشفط لاعتراض الجزيئات الصلبة الكبيرة، وقم بتركيب مقياس ضغط دقيق على خط أنابيب المخرج لمراقبة تقلبات الضغط في وسط النقل المسببة للتآكل في الوقت الفعلي
3. املأ التجويف الداخلي للمضخة بوسيط نقل لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من أن التآكل المتوسط ​​وتركيز الجسيمات المعلقة ضمن نطاق تكيف المضخة، وقم بتشغيل المحرك وتحقق من اتجاه الدوران في اتجاه عقارب الساعة من نهاية محرك المحرك
4. تدفق الصيانة المعيارية اليومية: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب أثناء استبدال المكونات؛ الاستفادة من الهيكل المعياري المنفصل لتفكيك المكره ومجموعة الختم بشكل منفصل دون إزالة خطوط أنابيب الماكينة بالكامل والمحرك، واستبدال قطع الغيار الشاملة القابلة للتبديل بسرعة
5. صيانة التخزين الخامل على المدى الطويل: قم بغسل الوسط المتآكل المتبقي بشكل كامل داخل ممر تدفق الفولاذ المقاوم للصدأ بالماء النظيف لمنع تبلور الوسط وتآكل الجدار الداخلي؛ قم بفك أداة التوصيل المرنة وملء الشحوم المضادة للصدأ على أجزاء العمود، ثم أغلق منافذ الدخول والخروج بحواجز واقية لمنع تراكم بقايا الغبار والجسيمات

5. سيناريوهات تطبيق الإنتاج الصناعي الرئيسية

• نقل سائل المواد الخام الغذائية والصيدلانية: الأجزاء المبللة الدقيقة المصنوعة من الفولاذ المقاوم للصدأ تلبي معايير الاتصال الخاصة بالطعام، وتنقل بشكل ثابت عصير الفاكهة والمشروبات والسوائل الطبية ووسيط المذيبات المعتدل، وتجنب تلوث الأيونات المعدنية للمنتجات الغذائية والصيدلانية النهائية.
• تدوير الوسائط المساعدة الكيميائية والبترولية: ينقل الحمض الضعيف، والقلويات الضعيفة، والسائل المساعد البترولي المساعد، والأداء الممتاز المتكامل المضاد للتآكل يطيل عمر خدمة المضخة في ظل اتصال مستمر طويل الأمد مع الوسط الكيميائي
• تحلية مياه البحر ومعالجة مياه الصرف الصحي البيئية: مقاومة تآكل المياه المالحة وتآكل الألياف المعلقة، وتعمل كمضخة نقل أساسية للمعالجة المسبقة لتحلية المياه ونقل تدوير مياه الصرف الصحي منخفضة التركيز في المصنع
• عملية طلاء السيارات وصناعة الورق نقل السائل: مادة مخففة لطلاء النقل وصناعة الورق تحتوي على ألياف صغيرة، أداء قوي ضد التجويف يتكيف مع تداول مستوى السائل المتغير لخطوط إنتاج الطلاء وورش صناعة الورق
• نظام المعادن والتدفئة الدوران المتوسط: نقل مياه التبريد للعملية المعدنية وتسخين السائل المتداول، عداء هيدروليكي عالي الكفاءة يقلل من استهلاك الطاقة أثناء التشغيل المستمر على المدى الطويل، وتحقيق دوران موفر للطاقة لمعدات دعم التدفئة في ورشة العمل

6. فحص المصانع دفعة واحدة ومعايير الامتثال للمعدات الهندسية للتصدير عبر الحدود

تمر كل مضخة طرد مركزي غير قابلة للصدأ JCZZ أفقية مقترنة باختبارات أداء شاملة بما في ذلك اختبار التقادم المستمر للطاقة DC380V / 220V، ومعايرة الكفاءة الهيدروليكية عالية الكفاءة للتدفق الكامل، واختبار حالة العمل المتعددة للأداء المضاد للتجويف، وفحص مقاومة تآكل المواد المصبوبة من الفولاذ المقاوم للصدأ، وكشف اهتزاز الدورة الطويلة للوصلة المرنة والتحقق من قابلية تبديل الأجزاء المعيارية. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات اختبار مقاومة التآكل للمواد المصنوعة من الفولاذ المقاوم للصدأ، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل صيانة التفكيك المعياري متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية للمضخات الصناعية عبر الحدود والتخليص الجمركي لموردي المعدات الكيميائية، وموزعي الآلات الغذائية، وبائعي معدات حماية البيئة، ومقاولي هندسة تحلية مياه البحر في جميع أنحاء العالم.
