مضخة أفقية غير قابلة للصدأ مقترنة

1. الملف العام للمنتج

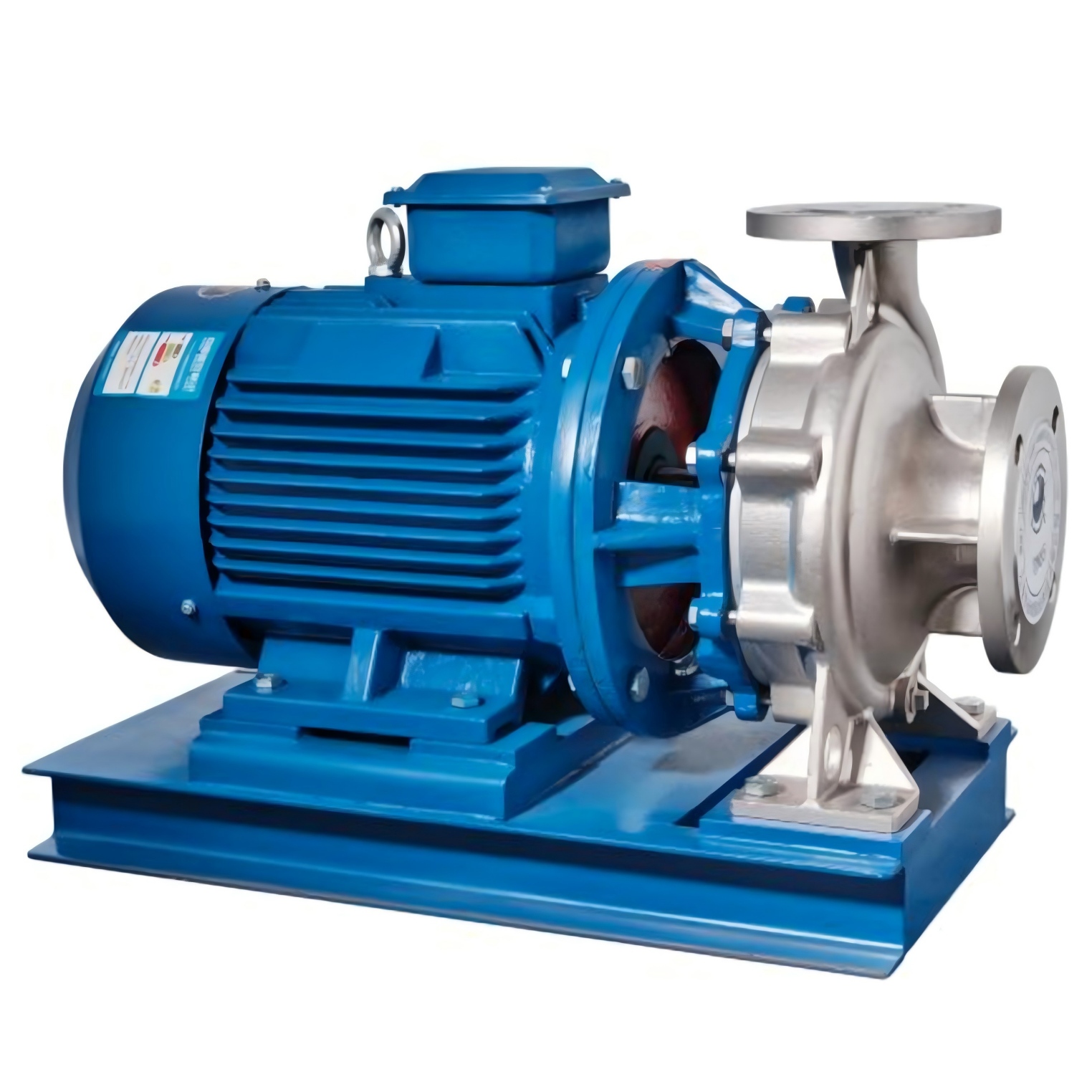

المضخة الأفقية غير القابلة للصدأ المقترنة من سلسلة JCZZ هي مضخة صناعية أفقية ذات شفط أحادي المرحلة مع هيكل صيانة قابل للسحب الخلفي، مصنفة إلى خمس مجموعات منتجات المضخات الصناعية الرئيسية: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . يختلف عن المضخات الأفقية غير القابلة للصدأ ذات الدبوس المرن التقليدي ومضخات دوران HVAC ذات الحلقة المغلقة المصغرة مع قدرة محدودة على التكيف المتوسط، يعتمد نموذج JCZZ هذا تخطيط محرك مباشر متكامل متطابق مع محرك عمود طويل ممتد B35، وجميع مكونات الاتصال السائلة مصنوعة من الفولاذ المقاوم للصدأ المصبوب بدقة مع سماحية كافية لمقاومة التآكل والتآكل. يمكن أن تنقل بشكل ثابت السوائل المحايدة والمذيبات المسببة للتآكل الضعيف والسوائل المختلطة التي تحمل جزيئات معلقة صغيرة، منتشرة على نطاق واسع في خطوط إنتاج طلاء السيارات، وتوصيل المواد الخام الكيميائية، والتدوير المساعد للبترول، ومياه العمليات المعدنية، ومعالجة الأغذية والمشروبات، ونقل السوائل الصيدلانية، ونقل الملاط المخفف لصناعة الورق، وإمدادات مياه الصنبور البلدية، ومعالجة مياه الصرف الصحي البيئية، وتحلية مياه البحر، وتصنيع الألياف الكيميائية وأنظمة التدفئة المتوسطة. تكمن قدرتها التنافسية الأساسية في السوق في تصميم صيانة السحب الخلفي الفريد دون إزاحة خط الأنابيب، والغطاء الواقي من الفولاذ المقاوم للصدأ لعمود المحرك الممتد وهيكل تعويض القوة المحورية لفتحة توازن المكره المدمج، مما يملأ السوق الفارغ من مضخات الفولاذ المقاوم للصدأ الأفقية منخفضة الصيانة لمشاريع النقل المتوسطة المسببة للتآكل الخفيف متعددة الصناعات.

في حين أن مضخة نقل المواد الكيميائية المخصصة ذات الخطوط السميكة تستهدف الوسائط المسببة للتآكل من الأحماض القوية والقلويات عالية التركيز ومضخة تدوير HVAC الصغيرة، فقد تم تصميمها لتدوير المياه ذات التدفق المنخفض والمغلق للتحكم في درجة الحرارة، فإن هذه المضخة غير القابلة للصدأ القابلة للسحب الخلفي من JCZZ توازن بين الأداء المضاد للتآكل والكفاءة الهيدروليكية الموفرة للطاقة لظروف العمل الخفيفة المسببة للتآكل، مما يشكل مسار تقسيم فرعي مستقل للمضخة الأفقية المضادة للتآكل منفصل عن مضخات الحديد الزهر للمياه النظيفة ومضخات الدوران الصغيرة.

2. المزايا الهيكلية والهيدروليكية الفريدة للمضخة الأفقية غير القابلة للصدأ القابلة للسحب الخلفي JCZZ

• بنية الصيانة القابلة للسحب للفتحة الخلفية دون تفكيك خط الأنابيب: تعتمد تصميم مبيت منفصل خلفي شفط أحادي المرحلة، ولا يحتاج المشغلون إلى فصل أو تغيير خطوط أنابيب المدخل/المخرج أثناء الصيانة؛ قم فقط بتحرير أربعة مسامير تثبيت للمحرك ومثبتات وصلات غطاء المضخة، ثم اسحب مجموعة دافع المحرك بالكامل للخلف لاستبدال الأختام الميكانيكية والدفاعات والأجزاء الأخرى القابلة للتآكل بسرعة، مما يقلل بشكل كبير من وقت التوقف عن الإصلاح الهندسي وتكلفة العمالة
• نظام التوازن الذاتي للقوة المحورية لفتحة توازن المكره المتطابق مع حلقة التآكل الخلفية: تتعاون فتحات التوازن المتماثلة على المكره مع حلقة الختم المساعدة الخلفية لمواجهة القوة المحورية أحادية الاتجاه المتولدة أثناء الدوران عالي السرعة، مما يقلل بشكل فعال من تآكل المحمل وسعة الاهتزاز طويلة المدى، ويطيل دورة الخدمة للأجزاء الضعيفة الأساسية
• تخطيط جسم مضخة دعم التفريغ العلوي بالشفط النهائي: يضمن حامل القدم المصبوب الأفقي المتكامل وضعًا أفقيًا مستقرًا للوحدة بأكملها، ويعمل الشفط النهائي وتصميم المخرج العلوي على تبسيط تركيب خطوط الأنابيب المستقيمة لورش الإنتاج، ويقلل من تركيبات الكوع الزائدة عن الحاجة وفقدان مقاومة التدفق المتوسط ​​في نقل خطوط الأنابيب
• B35 ناقل الحركة المباشر بعمود طويل ممتد، بدون اقتران مرن: قم بإلغاء مجموعة أدوات التوصيل المرنة المستقلة، واستخدم عمود المحرك الممتد الطويل المدمج لتحقيق النقل المباشر للطاقة، وتقليل أجزاء مجموعة ناقل الحركة ونقاط الفشل الميكانيكي، وتبسيط التصميم العام للوحدة واحتلال مساحة أرضية محطة المضخة السفلية
• غلاف مقاوم للتآكل من الفولاذ المقاوم للصدأ يحمي عمود دوران المحرك الممتد: يتم وضع غلاف مخصص من الفولاذ المقاوم للصدأ على العمود الطويل للمحرك لعزل الاحتكاك المباشر والتآكل المتوسط ​​على المغزل المعدني، وتجنب تلف التآكل الذي لا يمكن إصلاحه لدوار المحرك والتخلص من نفقات استبدال الدوار بالكامل عالية التكلفة
• مكونات مبللة من الفولاذ المقاوم للصدأ المصبوب للاستثمار الدقيق: تعتمد جميع الأجزاء ذات الاتصال المتوسط ​​تقنية الصب الدقيقة المتكاملة من الفولاذ المقاوم للصدأ، والتحكم الصارم في تحمل الأبعاد يفي بمعايير التصميم، ويحتفظ بهامش أمان كافٍ لمقاومة التآكل والتآكل، ومقاومة ثابتة للمياه المالحة، والأحماض الضعيفة، والقلويات الضعيفة، وتآكل جسيمات الألياف الدقيقة، وتتجاوز بكثير عمر الخدمة المضاد للصدأ لأجسام المضخات العادية من الحديد الزهر.
• تصميم توافقي متعدد ومتوسط ​​وواسع: مناسب للمياه الصناعية النقية المتداولة، والمذيبات الكيميائية المسببة للتآكل الضعيف، وسائل المواد الخام الغذائية، ومياه الصرف الصحي الجسيمات العالقة الصغيرة ووسط مياه البحر، وتلبي مضخة واحدة متطلبات نقل السوائل المتنوعة لورش حماية المواد الكيميائية والغذائية والصيدلانية والبيئية في وقت واحد.

3. نقاط قوة تنافسية متباينة مقابل أنواع مضخات الطرد المركزي الصناعية الأخرى

نقاط القوة الفريدة والحصرية لمضخة JCZZ الأفقية غير القابلة للصدأ

• صيانة السحب الخلفي دون ميزة إزالة خط الأنابيب مقارنة بمضخات الطرد المركزي الأفقية العادية أحادية الشفط: تتطلب مضخة الطرد المركزي الأفقية ذات الغلاف المدمج التقليدي فصلًا كاملاً لخط الأنابيب للوصول إلى المكونات الداخلية؛ يحتاج هيكل السحب للباب الخلفي JCZZ فقط إلى الحركة الخلفية لتجميع المحرك، ولا يتطلب تفكيك خط الأنابيب، مما يقلل بشكل كبير من حجم بناء الإصلاح في الموقع والخسارة الاقتصادية لإيقاف الإنتاج
• ميزة المواد المضادة للتآكل المصنوعة من الفولاذ المقاوم للصدأ مقابل مضخات المياه الصناعية المصنوعة من الحديد الزهر: مضخة المياه الصناعية التقليدية المصنوعة من الحديد الزهر تدعم فقط توصيل المياه النظيفة وتعاني بسهولة من الصدأ والتآكل عند ملامسة السائل المسببة للتآكل؛ يمكن لقناة التدفق الدقيقة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة JCZZ نقل الوسائط المختلطة المسببة للتآكل والجسيمات الدقيقة، وتوسيع النطاق المتوسط ​​القابل للتطبيق كمضخة قياسية متعددة المشاهد عالية الكفاءة
• محرك مباشر بعمود ممتد مع غلاف واقي للمغزل مقابل المضخات المرنة من سلسلة JC غير القابل للصدأ: لا تحتوي المضخات المزدوجة المرنة JC الشائعة على حماية مخصصة لغطاء العمود لمغزل المحرك؛ تم تجهيز تصميم العمود الطويل المتكامل JCZZ بغطاء مقاوم للتآكل من الفولاذ المقاوم للصدأ لحماية عمود المحرك، مما يتجنب بشكل فعال استبدال الدوار باهظ الثمن الناتج عن التآكل المتوسط.
• نقل المياه بكميات كبيرة متوسطة الحجم ومسببة للتآكل مقابل مضخات توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة: تم تصميم مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) لتدوير المياه النظيفة ذات الحلقة المغلقة ذات الحجم الصغير مع قدرة ضعيفة على مقاومة التآكل؛ تستهدف مضخة السحب الخلفية JCZZ هذه الدورة الدموية المتوسطة التدفق للعمليات الصناعية المفتوحة ومستوى السائل المتغير الذي ينقل متطلبات الطلاء والمستحضرات الصيدلانية ومشاريع الري الكبيرة
• تصميم ذاتي التوازن للقوة المحورية ذات ثقب التوازن: معظم المضخات الأفقية أحادية الشفط تفتقر إلى هيكل إزاحة القوة المحورية الفعالة، مما يؤدي إلى فقدان شديد للمحمل واهتزاز عالي؛ يعمل تصميم فتحة توازن المكره JCZZ على التخلص تلقائيًا من الدفع غير المتوازن، مما يحسن استقرار التشغيل غير المراقب للدورة الطويلة ويقلل من تكرار الصيانة

تخطيط موقف السوق

• مضخة مياه صناعية أفقية من الفولاذ المقاوم للصدأ ذات شفط أحادي المرحلة قابلة للسحب الخلفي، خط إنتاج تكميلي متمايز ومحدث من مضخات سلسلة JC ذات الاقتران المرن، تستهدف شركات طلاء السيارات والأدوية والكيميائية وحماية البيئة وتحلية مياه البحر مع متطلبات الصيانة المتكررة
• مضخة نقل مضادة للتآكل وفتحة خلفية موفرة للطاقة، تدمج غلاف حماية عمود الدوران من الفولاذ المقاوم للصدأ وتصميم هيدروليكي مضاد للاهتزاز وفتحة التوازن، لتحل محل الترتيب المتوازي لمضخات غير قابلة للصدأ صغيرة متعددة مرنة مقترنة بمشاريع نقل السوائل في الورش المختلطة متعددة الوسائط
• معدات ضخ نقل السوائل ذات درجة الحرارة المتوسطة والتآكل الضعيفة، مسار تقسيم مستقل منفصل عن مضخات نقل المواد الكيميائية المضادة للتآكل ومضخات دوران مغلقة صغيرة للتدفئة والتهوية وتكييف الهواء (HVAC)، تغطي متطلبات نقل السوائل متعددة الصناعات للمصانع والبلديات والمناجم والطاقة والزراعة

4. التثبيت الأفقي القياسي وقواعد تشغيل الصيانة السريعة للسحب الخلفي

1. قم بتثبيت قاعدة المضخة المتكاملة لدعم القدم على أساس خرساني مسطح جاف عبر مسامير تثبيت عالية القوة، ومعايرة التوازي المحوري الأفقي بين دوار المضخة وعمود المحرك بمقياس مستوى دقيق، واستخدم التجميع المباشر لمحرك العمود الممتد B35 بدون تركيب اقتران مرن إضافي
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية المرتبة عند مخرج الشفط العلوي، وقم بتثبيت شاشة مرشح متعددة الطبقات على خط أنابيب الشفط لاعتراض الجزيئات الصلبة الكبيرة، وقم بتركيب مقياس ضغط دقيق على خط أنابيب المخرج لمراقبة تقلبات الضغط في الوقت الفعلي لوسيط النقل ضعيف التآكل
3. املأ التجويف الداخلي للمضخة بوسيط نقل لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد بدقة من أن التآكل المتوسط ​​وتركيز الجسيمات المعلقة يقع ضمن نطاق تكيف المضخة، وقم بتشغيل المحرك وتحقق من حالة التشغيل المستقرة منخفضة الاهتزاز
4. تدفق صيانة السحب الخلفي اليومي: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب عند استبدال الأجزاء البالية؛ قم بإزالة مسامير تثبيت المحرك الأربعة ومسامير توصيل غطاء المضخة، واسحب مجموعة دافعة المحرك إلى الخلف بشكل متكامل لتفكيك مجموعة دافعة السداد والختم بشكل منفصل دون إزالة خطوط أنابيب الماكينة بالكامل والمحرك، واستبدل قطع الغيار العامة القابلة للتبديل بسرعة
5. صيانة التخزين الخامل على المدى الطويل: قم بغسل الوسط المتآكل المتبقي بشكل كامل داخل ممر تدفق الفولاذ المقاوم للصدأ بالماء النظيف لمنع تبلور الوسط وتآكل الجدار الداخلي؛ قم بتفكيك المحرك لفحص حالة تآكل غلاف العمود المصنوع من الفولاذ المقاوم للصدأ، ثم املأ الشحوم المضادة للصدأ على أجزاء العمود، وأغلق منافذ الدخول والخروج بحواجز واقية لمنع تراكم بقايا الغبار والجسيمات

5. سيناريوهات تطبيق الإنتاج الصناعي الرئيسية

• نقل المواد الغذائية والصيدلانية السائلة: الأجزاء المبللة الدقيقة من الفولاذ المقاوم للصدأ تلبي معايير الاتصال الخاصة بالطعام، وعصير الفواكه، والمشروبات، والسوائل الطبية، ووسائط المذيبات المعتدلة، وتجنب التلوث بالأيونات المعدنية إلى المنتجات الغذائية والصيدلانية النهائية؛ يسهل تصميم السحب الخلفي استبدال الختم المتكرر في خطوط إنتاج الأدوية المستمرة
• عملية طلاء السيارات وصناعة الورق نقل السائل: مادة مخففة لطلاء النقل وصناعة الورق تحتوي على ألياف صغيرة، أداء قوي ضد التجويف يتكيف مع تداول مستوى السائل المتغير لخطوط إنتاج الطلاء وورش صناعة الورق
• تدوير الوسائط المساعدة الكيميائية والبترولية: ينقل الحمض الضعيف، والقلويات الضعيفة، والسائل المساعد البترولي المساعد، والأداء الممتاز المتكامل المضاد للتآكل يطيل عمر خدمة المضخة في ظل اتصال مستمر طويل الأمد مع الوسط الكيميائي
• تحلية مياه البحر ومعالجة مياه الصرف الصحي البيئية: مقاومة تآكل المياه المالحة وتآكل الألياف المعلقة، وتعمل كمضخة نقل أساسية للمعالجة المسبقة لتحلية المياه ونقل تدوير مياه الصرف الصحي منخفضة التركيز في المصنع
• نظام المعادن والتدفئة الدوران المتوسط: نقل مياه التبريد للعملية المعدنية وتسخين السائل المتداول، عداء هيدروليكي عالي الكفاءة يقلل من استهلاك الطاقة أثناء التشغيل المستمر على المدى الطويل، وتحقيق دوران موفر للطاقة لمعدات دعم التدفئة في ورشة العمل

6. فحص المصانع دفعة واحدة ومعايير الامتثال للمعدات الهندسية للتصدير عبر الحدود

تمر كل مضخة أفقية غير قابلة للصدأ مقترنة من سلسلة JCZZ باختبارات أداء شاملة بما في ذلك اختبار التقادم المستمر للطاقة DC380V / 220V، ومعايرة كفاءة رأس التدفق المتوسط ​​التي تلبي معايير المضخة عالية الكفاءة، واختبار حالة العمل المتعددة للأداء المضاد للتجويف، وفحص مقاومة تآكل مواد صب الفولاذ المقاوم للصدأ، وكشف التآكل بدورة طويلة لجلبة العمود غير القابل للصدأ، والتحقق من التشغيل المستمر للدوران ثنائي الاتجاه. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات اختبار مقاومة التآكل للمواد المصنوعة من الفولاذ المقاوم للصدأ، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل الصيانة والتفكيك والسحب الخلفي متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية للمضخات الصناعية عبر الحدود والتخليص الجمركي لموردي معدات طلاء السيارات، وموزعي الآلات الغذائية، وبائعي معدات حماية البيئة، ومقاولي هندسة تحلية مياه البحر في جميع أنحاء العالم.
