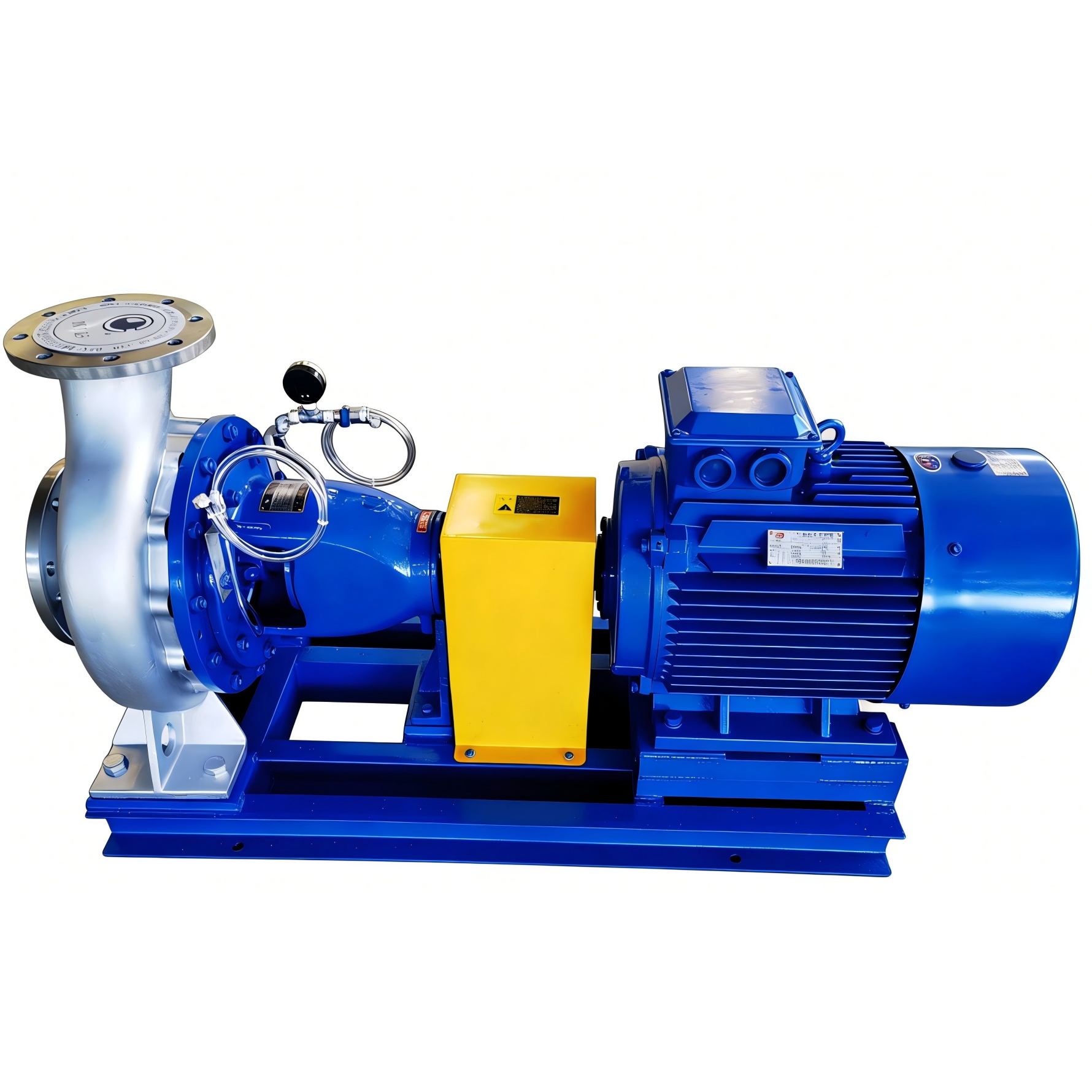

مضخة الطرد المركزي الأفقية المضادة للتآكل المقترنة JCZ

1. مقدمة عامة عن المنتج

مضخة الطرد المركزي الأفقية المضادة للتآكل JCZ هي مضخة طرد مركزي صناعية مضادة للتآكل مقترنة أفقيًا، مصنفة ضمن خمس فئات أساسية للمضخات الصناعية: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، المضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تتميز هذه المضخة المزدوجة المضادة للتآكل عن المضخات الأفقية المصنوعة من الحديد الزهر والمناسبة فقط للمياه النظيفة ومضخات توزيع التدفئة والتهوية وتكييف الهواء (HVAC) الصغيرة ذات الحلقة المغلقة والمقتصرة على المياه ذات التدفق المنخفض، بأنها تأخذ هيكلًا نموذجيًا مُحسّنًا كمفهوم تصميم أساسي، وجميع مكونات الاتصال السائلة تعتمد صبًا دقيقًا من الفولاذ المقاوم للصدأ لتحقيق أداء متكامل ضد الصدأ والتآكل والتآكل. مجهزة بمجرى هيدروليكي مُحسّن متطور، تحقق الوحدة كفاءة متميزة في توفير الطاقة وأداء قوي ضد التجويف، وتنقل بشكل ثابت السائل المحايد ضعيف التآكل والسوائل المختلطة مع جزيئات صغيرة معلقة. يعتمد نقل الطاقة بين دوار المضخة ومحرك القيادة المطابق على أداة التوصيل المرنة لتخميد الاهتزازات المرنة، مع دوران ثابت في اتجاه عقارب الساعة يتم ملاحظته من طرف قيادة المحرك. منتشرة على نطاق واسع كمعدات نقل سوائل عالمية لقطاعات صناعية متعددة: خطوط طلاء السيارات، توصيل المواد الخام الكيميائية، الدوران المساعد للبترول، مياه العمليات المعدنية، إنتاج الأغذية والمشروبات، نقل السوائل الصيدلانية، صناعة الورق، نقل الملاط المخفف، إمدادات المياه البلدية، معالجة مياه الصرف الصحي البيئية، تحلية مياه البحر، تصنيع الألياف الكيميائية وتداول وسائل التدفئة. تكمن قدرتها التنافسية الأساسية في السوق في قطع الغيار المعيارية القابلة للتبديل، وقناة تدفق مقاومة للتآكل مصنوعة بالكامل من الفولاذ المقاوم للصدأ، وتشغيل مستقر منخفض الفشل لدورة طويلة، مما يسد فجوة السوق في المضخات الأفقية المضادة للتآكل ذات التكلفة المعقولة للنقل المتوسط ​​المتآكل الخفيف متعدد الصناعات.

في حين أن مضخة نقل المواد الكيميائية المبطنة للخدمة الشاقة مصممة للوسائط القوية عالية التآكل من الأحماض والقلويات والمضخات الأفقية العادية من الحديد الزهر لا يمكنها مقاومة تآكل السائل المسبب للتآكل، فإن هذه المضخة المقترنة المضادة للتآكل JCZ تستهدف التآكل الخفيف وظروف عمل الجسيمات الدقيقة، وموازنة الأداء الهيدروليكي الموفر للطاقة والقدرة المضادة للتآكل من الفولاذ المقاوم للصدأ، وتشكيل مسار تقسيم مستقل للمضخة الأفقية المضادة للتآكل منفصل عن مضخات المياه النظيفة ومضخات دوران HVAC الصغيرة.

2. مضخة JCZ الأفقية المضادة للتآكل المزايا الهيكلية والهيدروليكية الحصرية

• نظام مكون كامل وموحد وقابل للتبديل: يعتمد جسم المضخة والمكره ومجموعة الختم تخطيطًا معياريًا مقسمًا، وجميع الأجزاء القابلة للتآكل تشترك في المواصفات العالمية، مما يقلل بشكل فعال من ضغط مخزون قطع الغيار في المؤسسة ويقصر دورة صيانة استبدال التفكيك في الموقع دون شراء قطع غيار مخصصة غير قياسية
• عداء هيدروليكي انسيابي منخفض الخسارة مع أداء ممتاز ضد التجويف: يعمل هيكل مدخل المكره المنحني المُحسّن على تقليل فقدان مقاومة التدفق الداخلي للوصول إلى المعايير الوطنية لتوفير الطاقة للمضخة عالية الكفاءة ؛ هيكل خاص مضاد للتجويف يتجنب تآكل سطح المكره في ظل ظروف عمل مدخل مستوى السائل المنخفض، ويتكيف مع بيئات دوران خط إنتاج مستوى الماء المتغير المعقد
• الأجزاء المبللة المصنوعة من الفولاذ المقاوم للصدأ المصبوبة بدقة الاستثمار والمضادة للتآكل: تعتمد جميع مكونات الاتصال المتوسطة الصب الدقيق المتكامل من الفولاذ المقاوم للصدأ، والتحكم الصارم في الأبعاد يلبي تفاوتات التصميم، وهامش أمان كافٍ للتآكل والتآكل، ومقاومة ثابتة للمياه المالحة، والأحماض الضعيفة، والقلويات الضعيفة وكشط جسيمات الألياف الدقيقة، وهي أعلى بكثير من أجسام المضخات المصنوعة من الحديد الزهر العادية في عمر الخدمة المضاد للصدأ والتآكل.
• نظام نقل مرن لامتصاص الصدمات من نوع الدبوس: موصل مرن من نوع الدبوس يربط دوار المضخة وعمود إخراج المحرك، ويعزل بشكل متساو تأثير عزم الدوران الفوري أثناء بدء التشغيل وتقلب التدفق، ويضعف سعة الاهتزاز المحوري والشعاعي أثناء التشغيل المستمر على المدى الطويل لضمان حالة تشغيل مستقرة منخفضة الضوضاء
• معيار الدوران الموحد في اتجاه عقارب الساعة من نهاية المحرك: تصميم اتجاه دوران فردي ثابت عند النظر إليه من جانب قيادة المحرك، بما يتوافق مع منطق تخطيط خطوط الأنابيب الصناعية السائدة، ولا يلزم تعديل دوران مخصص إضافي لمعظم عمليات تدوير خط الإنتاج القياسية
• تصميم سهل للإصلاح الشامل للقاعدة الأفقية المتكاملة: قاعدة مصبوبة مدمجة تعمل على تثبيت المضخة والمحرك على نفس المستوى المرجعي الأفقي، ويمكن لموظفي الصيانة تفكيك الأجزاء الداخلية المتآكلة بشكل منفصل دون إزالة المجموعة الكاملة من خطوط أنابيب المدخل والمخرج، وإكمال الفحص اليومي وأعمال استبدال المكونات بشكل مستقل من قبل شخص واحد لخفض نفقات أعمال الصيانة على المدى الطويل
• تصميم توافقي متعدد ومتوسط ​​واسع: يتكيف مع المياه الصناعية النقية المتداولة، والمذيبات الكيميائية المسببة للتآكل الضعيف، وسائل المواد الخام الغذائية، ومياه الصرف الصحي الجسيمات المعلقة الصغيرة ووسط مياه البحر، وتلبي المضخة الواحدة متطلبات نقل السوائل المتنوعة لورش حماية المواد الكيميائية والغذائية والصيدلانية والبيئية في وقت واحد.

3. نقاط قوة تنافسية متباينة مقابل أنواع مضخات الطرد المركزي الصناعية الأخرى

القوة الفريدة الحصرية لمضخة الطرد المركزي الأفقية المضادة للتآكل JCZ

• ميزة المواد المضادة للتآكل المتكاملة المصنوعة من الفولاذ المقاوم للصدأ مقارنة بمضخات الطرد المركزي الأفقية المصنوعة من الحديد الزهر العادي: مضخة الطرد المركزي الأفقية التقليدية من الحديد الزهر تدعم فقط توصيل المياه النظيفة وتصدأ بسهولة عند ملامسة السائل المسببة للتآكل؛ يمكن لقناة التدفق الدقيقة المصنوعة من الفولاذ المقاوم للصدأ من سلسلة JCZ أن تنقل وسيطًا مختلطًا ضعيفًا ومسببًا للتآكل والجسيمات الدقيقة، مما يوسع النطاق المتوسط ​​القابل للتطبيق كمضخة مياه صناعية عامة متعددة المشاهد
• أجزاء معيارية عالية قابلة للتبديل مقابل مضخات نقل المواد الكيميائية المخصصة غير القياسية: تعتمد معظم مضخة نقل المواد الكيميائية المخصصة هيكل ممر تدفق خاص غير قياسي مع عالمية جزء ضعيف؛ يحقق التصميم المعياري الموحد لـ JCZ قطع غيار عالمية، ويقلل تكاليف الشراء وصيانة ما بعد البيع في ظل ظروف العمل الخفيفة للتآكل
• أداء هيدروليكي عالي الكفاءة مضاد للتجويف مقابل مضخات دوران التدفئة والتهوية وتكييف الهواء الصغيرة: مضخة تدوير التدفئة والتهوية وتكييف الهواء مناسبة فقط لتدوير المياه النظيفة ذات التدفق الصغير ذات الحلقة المغلقة ذات القدرة الضعيفة على مقاومة التجويف؛ يدعم النموذج الهيدروليكي الأمثل لهذه المضخة دوران العمليات الصناعية المفتوحة ذات التدفق الكبير ونقل مستوى المياه المتغير، مما يلبي معايير توفير الطاقة للمضخة عالية الكفاءة بشكل كامل
• التصميم المقترن الأفقي سهل الصيانة مقابل المضخات الرأسية المصنوعة من الفولاذ المقاوم للصدأ: التصميم المقترن الأفقي المحوري أكثر ملاءمة للتفكيك والفحص في الموقع من المضخات العمودية المصنوعة من الفولاذ المقاوم للصدأ، ولا حاجة إلى رفع الماكينة بأكملها لإصلاح المكونات الداخلية، ومناسب للتشغيل المستمر غير المراقب لخطوط الأنابيب الثابتة في المصنع على المدى الطويل
• تحديد المواقع العالمية متعددة الصناعات عبر الصناعة: آلة واحدة تغطي المواد الغذائية والأدوية والكيميائية وحماية البيئة وتحلية مياه البحر وتدفئة ظروف العمل متعددة الصناعات، وتحقيق تعميم المعدات متعددة المشاهد وتقليل الاستثمار في الشراء المتكرر للمضخة متعددة النماذج.

تخطيط موقف السوق

• مضخة صناعية أفقية مقاومة للتآكل من الفولاذ المقاوم للصدأ، وخط إنتاج مستقل منفصل عن مضخات تقسيم المياه النظيفة المصنوعة من الحديد الزهر ومضخات توزيع التدفئة والتهوية وتكييف الهواء الصغيرة، تستهدف شركات إنتاج المواد الكيميائية والغذائية والصيدلانية وحماية البيئة وتحلية مياه البحر.
• مضخة نقل من الفولاذ المقاوم للصدأ مضادة للتجويف وموفرة للطاقة، تدمج الأجزاء المعيارية القابلة للتبديل والاقتران المرن، ناقل الحركة المستقر، لتحل محل المضخات المضادة للتآكل غير القياسية ذات الوظيفة الواحدة لمتطلبات نقل سوائل الورش المختلطة متعددة الوسائط
• مضخة تدوير أفقية من الفولاذ المقاوم للصدأ منخفضة الصيانة، تتوافق مع طلاء السيارات، وصناعة الورق، والمعادن، وخط أنابيب خط إنتاج التدفئة الذي يدعم التكوين، مما يحقق دورانًا ثابتًا لسائل ورشة العمل دون مراقبة لفترة طويلة

4. مواصفات عملية التثبيت الأفقي القياسي وصيانة تفكيك الوحدات

1. قم بتثبيت القاعدة الأفقية المتكاملة على أساس خرساني مسطح جاف عبر براغي تثبيت عالية القوة، ومعايرة التوازي المحوري الأفقي بين دوار المضخة وعمود المحرك بمقياس مستوى دقيق، وقم بتثبيت أداة التوصيل المرنة وحجز فجوة معقولة لتجنب الاصطدام بالاحتكاك الصلب أثناء بدء التشغيل
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ على جانبي جسم المضخة الأفقية، وقم بتركيب شاشة ترشيح متعددة الطبقات على خط أنابيب الشفط لاعتراض الجزيئات الصلبة الكبيرة، وقم بتركيب مقياس ضغط دقيق على خط أنابيب المخرج لمراقبة تقلبات الضغط في وسط النقل المسببة للتآكل في الوقت الفعلي
3. املأ التجويف الداخلي للمضخة بوسيط نقل لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد من أن التآكل المتوسط ​​وتركيز الجسيمات المعلقة ضمن نطاق تكيف المضخة، وقم بتشغيل المحرك وتحقق من اتجاه الدوران في اتجاه عقارب الساعة من نهاية محرك المحرك
4. تدفق الصيانة المعيارية اليومية: قم بقطع مصدر الطاقة وإغلاق صمامات خطوط الأنابيب عند استبدال الأجزاء البالية؛ الاستفادة من الهيكل المعياري المنفصل لتفكيك المكره ومجموعة الختم بشكل منفصل دون إزالة خطوط أنابيب الماكينة بالكامل والمحرك، واستبدال قطع الغيار الشاملة القابلة للتبديل بسرعة
5. صيانة التخزين الخامل على المدى الطويل: قم بغسل الوسط المتآكل المتبقي بشكل كامل داخل ممر تدفق الفولاذ المقاوم للصدأ بالماء النظيف لمنع تبلور الوسط وتآكل الجدار الداخلي؛ قم بفك أداة التوصيل المرنة وملء الشحوم المضادة للصدأ على أجزاء العمود، ثم أغلق منافذ الدخول والخروج بحواجز واقية لمنع تراكم بقايا الغبار والجسيمات

5. سيناريوهات تطبيق الإنتاج الصناعي الرئيسية

• نقل سائل المواد الخام الغذائية والصيدلانية: الأجزاء المبللة الدقيقة المصنوعة من الفولاذ المقاوم للصدأ تلبي معايير الاتصال الخاصة بالطعام، وتنقل بشكل ثابت عصير الفاكهة والمشروبات والسوائل الطبية ووسيط المذيبات المعتدل، وتجنب تلوث الأيونات المعدنية للمنتجات الغذائية والصيدلانية النهائية.
• تدوير الوسائط المساعدة الكيميائية والبترولية: ينقل الحمض الضعيف، والقلويات الضعيفة، والسائل المساعد البترولي المساعد، والأداء الممتاز المتكامل المضاد للتآكل يطيل عمر خدمة المضخة في ظل اتصال مستمر طويل الأمد مع الوسط الكيميائي
• تحلية مياه البحر ومعالجة مياه الصرف الصحي البيئية: مقاومة تآكل المياه المالحة وتآكل الألياف المعلقة، وتعمل كمضخة نقل أساسية للمعالجة المسبقة لتحلية المياه ونقل تدوير مياه الصرف الصحي منخفضة التركيز في المصنع
• عملية طلاء السيارات وصناعة الورق نقل السائل: مادة مخففة لطلاء النقل وصناعة الورق تحتوي على ألياف صغيرة، أداء قوي ضد التجويف يتكيف مع تداول مستوى السائل المتغير لخطوط إنتاج الطلاء وورش صناعة الورق
• نظام المعادن والتدفئة الدوران المتوسط: نقل مياه التبريد للعملية المعدنية وتسخين السائل المتداول، عداء هيدروليكي عالي الكفاءة يقلل من استهلاك الطاقة أثناء التشغيل المستمر على المدى الطويل، وتحقيق دوران موفر للطاقة لمعدات دعم التدفئة في ورشة العمل

6. فحص المصانع دفعة واحدة ومعايير الامتثال للمعدات الهندسية للتصدير عبر الحدود

تمر كل مضخة طرد مركزي أفقية مضادة للتآكل من JCZ باختبارات أداء شاملة بما في ذلك اختبار التقادم المستمر للطاقة DC380V/220V، ومعايرة الكفاءة الهيدروليكية عالية الكفاءة للتدفق الكامل، واختبار حالة العمل المتعددة للأداء المضاد للتجويف، وفحص مقاومة تآكل المواد المصبوبة من الفولاذ المقاوم للصدأ، واكتشاف اهتزاز الدورة الطويلة للوصلة المرنة والتحقق من قابلية تبديل الأجزاء المعيارية. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات اختبار مقاومة التآكل للمواد المصنوعة من الفولاذ المقاوم للصدأ، ووثائق شهادة السلامة الكهربائية ذات الجهد المنخفض، وأدلة تشغيل صيانة التفكيك المعياري متعددة اللغات لدعم قائمة منصات التجارة الإلكترونية للمضخات الصناعية عبر الحدود والتخليص الجمركي لموردي المعدات الكيميائية، وموزعي الآلات الغذائية، وبائعي معدات حماية البيئة، ومقاولي هندسة تحلية مياه البحر في جميع أنحاء العالم.
