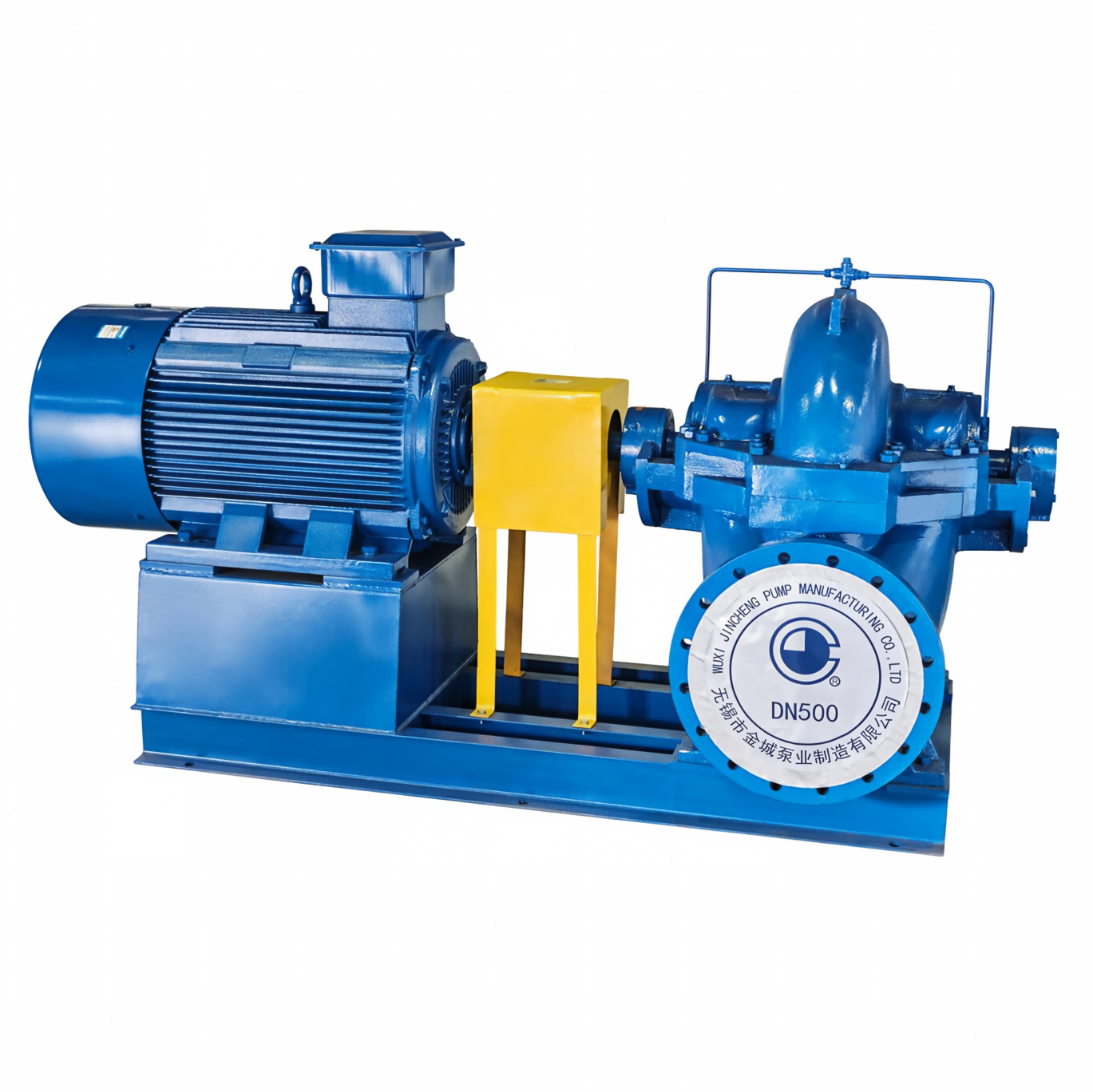

مضخة مياه سبليت أحادية المرحلة من OTS

1. نظرة عامة على المنتج

تنتمي مضخة المياه المنفصلة ذات المرحلة الواحدة OTS إلى معدات ضخ الطرد المركزي ذات الحالة المنفصلة الأفقية ذات المرحلة الواحدة، والتي تنقسم إلى خمس فئات رئيسية للمضخات الصناعية بما في ذلك مضخة الطرد المركزي الأفقية ، ومضخة المياه الصناعية ، والمضخة عالية الكفاءة ، ومضخة نقل المواد الكيميائية ، ومضخة تداول HVAC . تتميز هذه الوحدة أحادية المرحلة عن المضخات المعززة متعددة المراحل ومضخات تقسيم التدفق الكبيرة الحجم، وهي تعتمد دافعة شفط مزدوجة مدمجة أحادية الطبقة تتوافق مع حلزوني منقسم أفقيًا، مع التركيز على سيناريوهات نقل المياه ذات التدفق المتوسط ​​والرفع المتوسط. تدعم المعدات فقط الماء النظيف والسوائل المائية ضعيفة التآكل ذات الخصائص الفيزيائية والكيميائية المشابهة للماء، والحد الأقصى لدرجة حرارة العمل المسموح بها لوسيط النقل يقتصر على 80 درجة مئوية، وهو غير مناسب للوسائط المسببة للتآكل من الأحماض القوية والقلويات والمذيبات العضوية. يتم توصيل دوار المضخة ومحرك القيادة عن طريق اقتران مرن لتخفيف تأثير بدء التشغيل وتقليل فقدان الاهتزاز المحوري، مع توزيع منافذ الشفط والتفريغ أفقيًا أسفل العمود الرئيسي لتبسيط تخطيط خط الأنابيب المستقيم للمشاريع في الموقع. يتم تطبيقها على نطاق واسع كمعدات نقل السوائل القياسية للعديد من الصناعات مثل تدوير المياه في المصنع، وتصريف المناجم تحت الأرض، وإمدادات المياه لشبكة الأنابيب البلدية الحضرية، وتدوير تبريد محطة الطاقة الحرارية، وري الأراضي الزراعية وتصريف الفيضانات، ومحطات تحويل الحفاظ على المياه الصغيرة والمتوسطة الحجم. تكمن قدرتها التنافسية الأساسية في الهيكل الهيدروليكي المدمج أحادي المرحلة وصيانة السكن المقسم دون تفكيك خطوط الأنابيب، مما يسد فجوة السوق لمضخات المياه المنفصلة أحادية المرحلة فعالة من حيث التكلفة للمشاريع الصناعية والبلدية العامة ذات التدفق المتوسط.

في حين تركز مضخة نقل المواد الكيميائية على وسائل النقل المضادة للتآكل ومضخة توزيع HVAC التي تخدم دورة تكييف الهواء ذات الحلقة المغلقة الصغيرة، فإن مضخة OTS المنفصلة أحادية المرحلة هذه مُحسّنة خصيصًا لنقل المياه النظيفة العامة ذات الحجم المتوسط، مع تصميم هيكلي ووضعية تطبيق منفصلة تمامًا عن المضخات الكيميائية المضادة للتآكل ومضخات التدوير المصغرة.

2. مضخة OTS المنفصلة أحادية المرحلة المزايا الهيكلية والهيدروليكية الحصرية

• دافعة هيدروليكية متوازنة ذات شفط مزدوج ومدمجة بمرحلة واحدة: مدخل الماء المتماثل على الوجهين يزيل القوة المحورية غير المتوازنة لمضخات الشفط المفردة، ويقلل من تآكل المحمل واهتزاز الوحدة أثناء التشغيل المستمر على المدى الطويل؛ تعمل قناة التدفق المتكاملة أحادية المرحلة على تبسيط الهيكل الداخلي، وتحسين الكفاءة الهيدروليكية الشاملة بشكل فعال وتلبية معايير توفير الطاقة للمضخات الصناعية عالية الكفاءة
• هيكل المضخة المركزية الأفقية للصيانة السريعة: يتم تقسيم جسم المضخة أفقيًا على طول المحور المركزي، ويمكن للمشغلين رفع غطاء المضخة العلوي مباشرة لفحص واستبدال الدفاعات والأختام الميكانيكية والمحامل دون تفكيك خطوط أنابيب النقل الأمامية والخلفية أو إزالة محرك القيادة المطابق، مما يقلل بشكل كبير من وقت توقف الصيانة وتكلفة العمالة في المشاريع الهندسية
• تصميم متكامل للمدخل والمخرج المحوري الأفقي: يكون منفذ الشفط ومنفذ التفريغ متعامدين عموديًا على العمود الرئيسي ويتم ترتيبهما أسفل محور المضخة، مما يتوافق مع تركيب خطوط الأنابيب الأفقية المستقيمة للمواقع الهندسية، مما يقلل من تركيبات الكوع الإضافية وفقدان الضغط المتوسط ​​في نقل خطوط الأنابيب
• نظام نقل عزل الاهتزازات المرن: موصل مرن مرن يربط دوار المضخة وعمود إخراج المحرك، ويمتص حمل الصدمات الناتج أثناء بدء التشغيل وتقلب التدفق، ويعزل نقل اهتزاز المحرك إلى جسم المضخة ويقلل من قيمة ضوضاء التشغيل الإجمالية
• مخطط إنتاج مخصص لاتجاه الدوران المزدوج: اتجاه الدوران القياسي يكون في اتجاه عقارب الساعة عند النظر إليه من نهاية أداة التوصيل؛ يمكن تخصيص إصدارات الدوران عكس اتجاه عقارب الساعة وفقًا لتخطيط خطوط الأنابيب في الموقع ومنطق تدفق العملية للتكيف مع متطلبات ترتيب خطوط الأنابيب المعقدة لمختلف المشاريع البلدية والصناعية
• تكوين إغلاق مطابق لدرجة الحرارة المتوسطة 80 درجة مئوية: جميع ملحقات إغلاق قناة التدفق الداخلي تتكيف مع ظروف عمل سائل مائي متوسط ​​الحرارة، تشغيل مستقر مانع للتسرب لوسائط المياه أقل من 80 درجة مئوية، متوافقة مع المياه الصناعية المتداولة ذات درجة الحرارة العادية، ومياه الصنبور البلدية ومياه الري الزراعي.
• تصميم قاعدة متكامل خفيف الوزن أحادي المرحلة: بالمقارنة مع المضخات المنفصلة ذات التدفق الكبير للخدمة الشاقة والمضخات المنفصلة متعددة المراحل، يتميز هذا الطراز أحادي المرحلة بحجم إجمالي أصغر ووزن أخف وتكلفة تصنيع أقل، مع الحفاظ على قدرة تشغيل تحميل كامل مستمرة على مدار 24 ساعة، وهو أكثر ملاءمة للمشاريع الهندسية الصغيرة والمتوسطة الحجم مع مساحة تركيب محدودة

3. نقاط قوة تنافسية متباينة مقابل الأنواع الأخرى من مضخات الطرد المركزي الصناعية

القوة الفريدة والحصرية لمضخة المياه المنفصلة ذات المرحلة الواحدة من OTS

• أداء هيدروليكي متوسط ​​التدفق أحادي المرحلة فعال من حيث التكلفة: تتميز مضخة الطرد المركزي الأفقية التقليدية أحادية الشفط بدفع محوري واضح وقدرة تدفق محدودة؛ يحقق هذا التصميم ذو الشفط المزدوج أحادي المرحلة إنتاجًا هيدروليكيًا متوازنًا وتدفقًا متوسطًا مستقرًا، مما يصل إلى معيار توفير الطاقة كمضخة قياسية عالية الكفاءة لمشاريع نقل المياه العامة
• إصلاح شامل للمبيت المنفصل دون تفكيك خط الأنابيب: تحتاج المضخات الأفقية ذات الغلاف المتكامل إلى فصل جميع خطوط الأنابيب لفتح جسم المضخة لاستبدال المكونات الداخلية؛ لا يتطلب الهيكل المنفصل سوى رفع الغلاف العلوي، مما يقلل بشكل كبير من أعمال الصيانة في الموقع وتكلفة إنشاء خط الأنابيب
• وسط مياه نظيفة مخصص لتحديد المواقع مقابل مضخات نقل المواد الكيميائية: مضخة نقل المواد الكيميائية مبطنة بمواد مضادة للتآكل لنقل السوائل المسببة للتآكل؛ تم تحسين قناة تدفق الحديد الزهر القياسية لهذه المضخة لوسائل المياه منخفضة التآكل تحت 80 درجة مئوية، مع كفاءة هيدروليكية أعلى وتكلفة شراء أقل لسيناريوهات توصيل المياه النظيفة التقليدية
• نقل المياه الصناعية متوسطة الحجم مقابل مضخات تدوير HVAC الصغيرة: تم تصميم مضخة تدوير HVAC لتدوير تكييف الهواء ذو ​​الحلقة المغلقة صغيرة الحجم مع خرج تدفق منخفض؛ تستهدف مضخة OTS المنفصلة ذات المرحلة الواحدة متطلبات التدفق المتوسط ​​لمياه إنتاج المصنع وإمدادات المياه البلدية ومشاريع الري الزراعية الصغيرة
• دوران ثنائي الاتجاه قابل للتخصيص من أجل مطابقة هندسية مرنة: معظم مضخات المياه الصناعية العادية تدعم فقط اتجاه دوران واحد ثابت؛ تدعم هذه السلسلة تخصيص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، والتكيف مع تصميم تخطيط خط الأنابيب العكسي لمشاريع البلدية والحفاظ على المياه

تخطيط موقف السوق

• مضخة مياه صناعية منقسمة أفقيًا متوسطة التدفق أحادية المرحلة، وخط إنتاج تكميلي فعال من حيث التكلفة لمضخات منقسمة كبيرة التدفق ومضخات طرد مركزي أفقية أحادية الشفط، تستهدف محطات المياه البلدية الصغيرة والمتوسطة ومحطات تصريف المناجم وأنظمة تبريد المصانع ومشاريع الري الزراعية متوسطة الحجم
• مضخة نقل مياه أحادية المرحلة موفرة للطاقة تدمج التصميم الهيدروليكي المتوازن المزدوج الشفط والصيانة السريعة المقسمة، لتحل محل الترتيب المتوازي لمضخات شفط واحدة صغيرة متعددة لمشاريع توصيل المياه متوسطة الحجم لتوفير استثمار المعدات والمساحة الأرضية
• معدات ضخ نقل المياه النظيفة ذات درجة الحرارة المتوسطة العالمية، ومسار تقسيم مستقل منفصل عن مضخات نقل المواد الكيميائية المضادة للتآكل ومضخات الدوران المغلقة الصغيرة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتي تغطي متطلبات توصيل المياه متوسطة التدفق للمصانع والبلديات والمناجم والطاقة والمشاريع الزراعية الصغيرة والمتوسطة متعددة الصناعات.

4. مواصفات التثبيت القياسية في الموقع وعمليات الإصلاح الروتينية

1. قم بتثبيت قاعدة المضخة على أساس خرساني مقوى باستخدام مسامير التثبيت، ومعايرة التوازي الأفقي بين دوار المضخة وعمود المحرك عبر مقياس مستوى دقيق، وقم بتركيب أداة توصيل مرنة مع فجوة معقولة محفوظة لتجنب الاصطدام بالاحتكاك الصلب أثناء بدء التشغيل
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية المرتبة أسفل المحور المركزي للمضخة، وقم بتركيب الفلتر وصمام البوابة على خط أنابيب الشفط لاعتراض الشوائب الصلبة، وقم بتركيب مقياس الضغط على خط أنابيب المخرج لمراقبة تقلب ضغط التدفق المتوسط ​​في الوقت الفعلي في ظل ظروف عمل التدفق المتوسط
3. املأ التجويف الداخلي للمضخة بالماء النظيف لإخراج الهواء الداخلي قبل بدء التشغيل، وتحكم بدقة في درجة حرارة السائل المنقول بحيث لا تتجاوز 80 درجة مئوية، وقم بتشغيل المحرك وتحقق من اتجاه الدوران من جانب أداة التوصيل لمطابقة المعيار المحدد مسبقًا في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة
4. الفحص الروتيني اليومي: مراقبة سعة اهتزاز المضخة ودرجة حرارة التشغيل أثناء التشغيل المستمر؛ عند استبدال الأجزاء الداخلية المتآكلة، أغلق صمامات خطوط الأنابيب وقم بتصريف السائل المتبقي داخل هيكل المضخة، وارفع مبيت الفصل العلوي مباشرة دون إزالة خطوط الأنابيب والمحرك لتفكيك المكونات واستبدالها
5. الصيانة الخاملة على المدى الطويل: قم بتصريف السائل المتبقي بالكامل داخل تجويف المضخة لمنع صدأ التجويف الداخلي وتراكم القشور، واملأ المحمل وأجزاء التوصيل المرنة بشحم مضاد للصدأ، وقم بتغطية منافذ الدخول والخروج بحواجز واقية لمنع تسرب الغبار والرواسب

5. سيناريوهات تطبيق الهندسة الصناعية والمدنية الرئيسية

• نقل المياه الخام لمحطات المياه البلدية الصغيرة والمتوسطة في المناطق الحضرية: تحقق دافعة الشفط المزدوجة المدمجة ذات المرحلة الواحدة توصيلًا ثابتًا للمياه الخام للخزان متوسط ​​الحجم إلى ورش معالجة المياه، ويضمن الهيكل الهيدروليكي المتوازن ضغط مياه ثابت لشبكة الأنابيب، ويتكيف الدوران القابل للتخصيص مع مخططات تخطيط خطوط الأنابيب الحضرية المتنوعة
• نظام الصرف المستمر للمنجم المتوسط ​​الحجم تحت الأرض: يعمل التدفق المتوسط ​​الثابت على تفريغ المياه المتراكمة في المنجم بسرعة أقل من 80 درجة مئوية، كما يسهل تصميم السكن المنفصل الفحص المنتظم لتآكل المكره الناتج عن الرواسب النزرة المختلطة في مياه المنجم، مما يقلل من مدة صيانة إيقاف إنتاج المنجم
• نظام تدوير تبريد وحدة محطة الطاقة الحرارية متوسطة الحجم: ينقل مياه التبريد المتداولة متوسطة الحجم لمعدات التبادل الحراري لمجموعة المولدات، حد درجة الحرارة المتوسطة 80 درجة مئوية يتطابق تمامًا مع حالة عمل مياه التبريد العادية لمحطة الطاقة، ويؤدي الإصلاح السريع المقسم إلى تقليل فقدان وقت توقف صيانة معدات محطة الطاقة
• محطة ري الأراضي الزراعية متوسطة المساحة وتصريف الفيضانات: مخرج تدفق متوسط ​​مستقر يدعم الري اليومي للمزرعة والصرف في حالات الطوارئ في موسم الفيضانات، تصميم هيكلي خفيف الوزن أحادي المرحلة يتكيف مع عملية توصيل المياه دون انقطاع على المدى الطويل في الهواء الطلق
• محطة تحويل مياه إنتاج المصنع ومحطة تحويل صغيرة للحفاظ على المياه: توفير مياه ثابتة متوسطة الحجم لخطوط إنتاج المصنع، وتكون بمثابة مضخة نقل أساسية لمشاريع الخزانات الصغيرة وتحويل الأنهار، وإصلاح شامل مريح للمبيت المقسم مناسب للصيانة اليومية لمحطة المضخة الصغيرة الخارجية غير المراقبة

6. فحص المصانع دفعة واحدة ومعايير الامتثال لتصدير المعدات الهندسية عبر الحدود

تمر كل مضخة مياه منفصلة من OTS بمرحلة واحدة باختبار الأداء الهيدروليكي الكامل بما في ذلك معايرة كفاءة رأس التدفق المتوسط ​​التي تلبي معايير المضخة عالية الكفاءة، واختبار تقادم الحمل المستمر بدرجة حرارة متوسطة 80 درجة مئوية، واختبار الضغط الهيدروليكي لضيق تجميع غلاف المضخة المقسمة، واكتشاف اهتزاز ناقل الحركة المرن والتحقق من تشغيل دورة طويلة للدوران ثنائي الاتجاه. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص القوة الميكانيكية، ووثائق اختبار سلامة المضخة الصناعية، وأدلة تشغيل التركيب والصيانة متعددة اللغات في الموقع لدعم قائمة منصات الآلات الهندسية عبر الحدود والتخليص الجمركي لمقاولي الهندسة البلدية، وموردي معدات المناجم، وبائعي المعدات المساعدة لمحطات الطاقة، وموزعي آلات الحفاظ على المياه الزراعية في جميع أنحاء العالم.
