مضخة مياه ذات تدفق كبير

1. الملف العام للمنتج

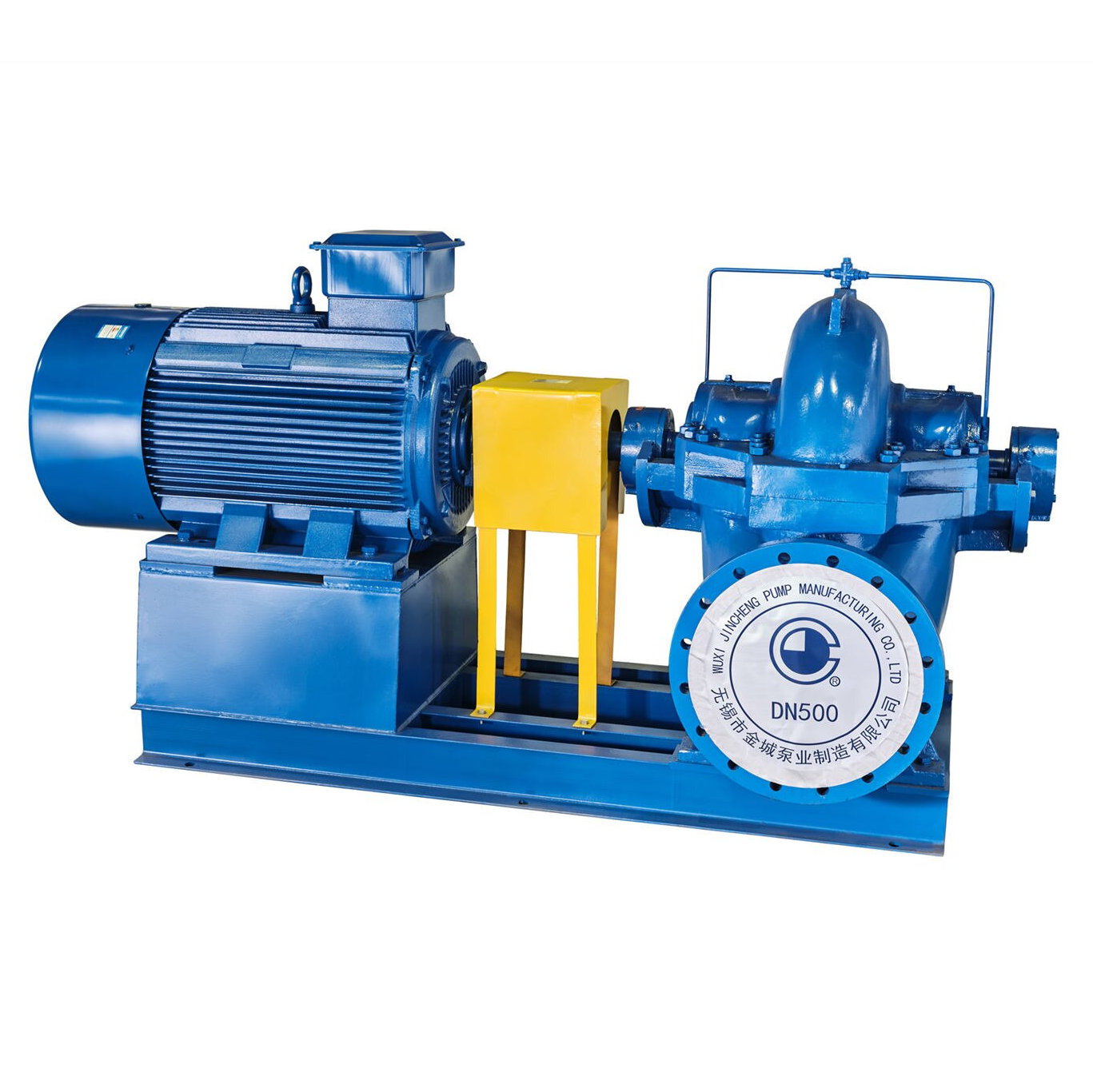

تنتمي مضخة المياه ذات التدفق الكبير المنفصلة إلى معدات ضخ الطرد المركزي ذات الحالة المنفصلة الأفقية للخدمة الشاقة، المصنفة ضمن خمس فئات للمضخات الصناعية الأساسية: مضخة الطرد المركزي الأفقية ، مضخة المياه الصناعية ، مضخة عالية الكفاءة ، مضخة نقل المواد الكيميائية ، مضخة تداول HVAC . تم تصميم هذه الوحدة لنقل المياه المستمر بكميات كبيرة للغاية، حيث تستخدم هيكل مضخة أفقية كاملة الانقسام متوسطة الحجم مقترنة بهيكل دافع شفط مزدوج كبير الحجم لتحقيق إنتاج ثابت وضخم من السوائل. يقتصر الحد الأقصى المسموح به لدرجة حرارة تشغيل السائل على الوسائط المائية متوسطة الحرارة، عند 80 درجة مئوية، وهو مناسب للمياه النقية والسوائل منخفضة التفاعل ذات الخصائص الفيزيائية والكيميائية المتوافقة مع المياه النظيفة، باستثناء المذيبات الكيميائية المسببة للتآكل. يتم توصيل المضخة ومحرك القيادة المطابق عبر أداة توصيل مرنة مرنة لامتصاص الاهتزاز التشغيلي وصدمة عزم الدوران، مع ترتيب منافذ الشفط والتفريغ بشكل موحد أفقيًا أسفل العمود الرئيسي لتبسيط تخطيط خط الأنابيب في الموقع. تم نشرها على نطاق واسع كأجهزة نقل السوائل الأساسية للسيناريوهات الهندسية للصناعة الكاملة، بما في ذلك عملية تدوير المياه في المصنع، وتصريف المناجم تحت الأرض، وشبكات أنابيب إمدادات المياه البلدية الحضرية، وتداول تبريد محطات الطاقة الحرارية، وري المزارع على نطاق واسع والتحكم في الفيضانات، بالإضافة إلى المشاريع الهيدروليكية لتحويل مياه خزان النهر. تكمن ميزتها التنافسية الأساسية في سعة التدفق الكبيرة جدًا وهندسة صيانة المبيت المقسم التي تمنع تفكيك خطوط الأنابيب أثناء عملية الإصلاح، مما يسد فجوة السوق في المضخات المقسمة ذات التدفق الكبير للخدمة الشاقة لمشاريع توصيل المياه الخام بكميات كبيرة.

في حين تركز مضخة نقل المواد الكيميائية على توصيل الوسائط المقاومة للتآكل، بينما تخدم مضخة توزيع التدفئة والتهوية وتكييف الهواء (HVAC) دورة صغيرة للتحكم في درجة الحرارة بحلقة مغلقة، فإن هذه المضخة الكبيرة المنقسمة ذات التدفق الكبير تم تحسينها حصريًا لنقل المياه النظيفة على نطاق واسع، مع فصل التصميم الهيكلي ووضع التطبيق تمامًا عن مضخات التدوير ذات التدفق الصغير والمضخات الكيميائية المضادة للتآكل.

2. مضخة منقسمة ذات تدفق كبير ومزايا هيكلية وهيدروليكية حصرية

• دافعة هيدروليكية متوازنة ذات شفط مزدوج كبيرة الحجم: يعمل تصميم مدخل المياه ذو التجويف العريض على الوجهين على التخلص من الدفع المحوري غير المتوازن الناتج عن دافعات الشفط المفردة، مما يقلل من تآكل المحمل واهتزاز الوحدة أثناء التشغيل بالحمل الكامل على المدى الطويل؛ تعمل قناة التدفق الموسعة على تعزيز حجم النقل ذو الدورة الواحدة بشكل كبير لتلبية متطلبات هندسة التدفق الكبيرة جدًا
• هيكل الإصلاح السريع لهيكل المضخة الأفقية المنفصلة بالكامل: يتم تقسيم جسم المضخة على طول المحور المركزي الأفقي، ويمكن للمشغلين رفع الغلاف العلوي مباشرة لفحص واستبدال الدفاعات والأختام الميكانيكية والمحامل دون فصل خطوط أنابيب النقل الأمامية والخلفية أو إزالة المحرك المطابق، مما يقلل بشكل كبير من وقت توقف المشروع وتكلفة أعمال الصيانة
• تخطيط المدخل والمخرج الأفقي المتكامل أسفل العمود الرئيسي: تكون منافذ الشفط والتفريغ متعامدة رأسيًا مع المحور المركزي للمضخة ويتم وضعها أسفل العمود، مما يتوافق مع تركيب خطوط الأنابيب الأفقية المستقيمة للمواقع الهندسية، مما يقلل من تركيبات الكوع الإضافية وفقدان ضغط السوائل على طول خطوط الأنابيب
• نظام نقل عزل الاهتزاز بالاقتران المرن: موصل مرن مرن يربط دوار المضخة وعمود إخراج المحرك، مما يخفف من تأثير بدء التشغيل وصدمة تقلب التدفق، ويعزل نقل اهتزاز المحرك إلى جسم المضخة ويخفض مستوى ضوضاء التشغيل الإجمالي
• مخطط إنتاج قابل للتخصيص لاتجاه الدوران المزدوج: اتجاه الدوران القياسي هو في اتجاه عقارب الساعة عند ملاحظته من نهاية أداة التوصيل؛ يمكن تخصيص إصدارات الدوران عكس اتجاه عقارب الساعة وفقًا لتخطيط خطوط الأنابيب في الموقع ومنطق تدفق العملية للتكيف مع متطلبات ترتيب خطوط الأنابيب الهندسية المعقدة
• تكوين إغلاق متكيف بدرجة حرارة متوسطة 80 درجة مئوية: تتم مطابقة جميع مكونات إغلاق ممر التدفق الداخلي لظروف عمل سائل مائي متوسط ​​الحرارة، وتشغيل مستقر مانع للتسرب لوسائط المياه أقل من 80 درجة مئوية، ومتوافق مع المياه الصناعية المتداولة ذات درجة الحرارة العادية، والمياه الخام البلدية، ومياه الري الزراعية.
• هيكل جسم المضخة المصبوبة المقواة للخدمة الشاقة: تصميم حلزوني من الحديد الزهر السميك وإطار قاعدة معزز، قادر على الحفاظ على توصيل المياه بتدفق كبير وحمولة كاملة على مدار 24 ساعة بدون توقف، وهو أعلى بكثير من المضخات الأفقية الصغيرة أحادية المرحلة في مقاومة الحمل الثقيل واستقرار التشغيل المستمر

3. نقاط قوة تنافسية متباينة مقابل أنواع مضخات الطرد المركزي الصناعية الأخرى

القوة الفريدة والحصرية لمضخة المياه ذات التدفق الكبير

• تصميم هيدروليكي مخصص للتدفق الكبير جدًا: تتميز مضخة الطرد المركزي الأفقية التقليدية أحادية الشفط والمضخات الصغيرة المنقسمة بقدرة نقل محدودة للدورة الواحدة؛ تحقق هذه المكره ذات الشفط المزدوج كبيرة الحجم إنتاجًا هائلاً لكمية المياه، وتصل إلى معايير توفير الطاقة كمضخة قياسية عالية الكفاءة لمشاريع نقل المياه بالجملة
• إصلاح شامل للمبيت المنفصل بدون خطوط أنابيب: تتطلب المضخات الأفقية ذات الغلاف المتكامل فصلًا كاملاً لخط الأنابيب للوصول إلى الأجزاء الداخلية المتآكلة؛ يحتاج الهيكل المتوسط ​​الانقسام فقط إلى رفع الغلاف العلوي، مما يقلل بشكل كبير من وقت الإصلاح في الموقع وتكلفة هندسة إعادة تركيب خطوط الأنابيب
• تحديد موقع حصري لوسط المياه النظيفة مقابل مضخات نقل المواد الكيميائية: تعتمد مضخة نقل المواد الكيميائية بطانة مضادة للتآكل لنقل الوسائط الحمضية والقلوية والمذيبات العضوية؛ تم تحسين قناة تدفق الحديد الزهر القياسية لهذه المضخة لوسائل المياه منخفضة التآكل تحت 80 درجة مئوية، مع كفاءة هيدروليكية أعلى وتكلفة شراء أقل لسيناريوهات توصيل المياه السائبة التقليدية
• نقل المياه الجماعي للخدمة الشاقة مقابل مضخات دوران HVAC الصغيرة: تم تصميم مضخة تدوير HVAC لتدوير تكييف الهواء ذو ​​الحلقة المغلقة صغيرة الحجم مع خرج تدفق منخفض؛ تستهدف هذه المضخة ذات التدفق الكبير محطات المياه البلدية، وتصريف المناجم، ومتطلبات تحويل المياه بكميات كبيرة ذات هندسة ثقيلة
• دوران ثنائي الاتجاه قابل للتخصيص من أجل مطابقة هندسية مرنة: معظم مضخات المياه الصناعية العامة تدعم فقط اتجاه دوران واحد ثابت؛ تدعم هذه السلسلة تخصيص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، والتكيف مع تخطيط خطوط الأنابيب العكسية لمشاريع البلدية والحفاظ على المياه

تخطيط موقف السوق

• مضخة مياه صناعية ذات تدفق أفقي كبير جدًا للخدمة الشاقة، وخط إنتاج تكميلي متطور من مضخات الطرد المركزي الأفقية التقليدية ذات التدفق الصغير، تستهدف محطات المياه البلدية، ومحطات تصريف المناجم، وأنظمة تبريد محطات الطاقة، ومشاريع الري الزراعي والتحكم في الفيضانات على نطاق واسع
• مضخة نقل مياه كبيرة الحجم موفرة للطاقة تدمج تصميمًا هيدروليكيًا مزدوج الشفط كبير الحجم وإصلاحًا سريعًا للتقسيم، لتحل محل الترتيب المتوازي متعدد الوحدات لمضخات الشفط الصغيرة أحادية الشفط للمشاريع الهندسية كبيرة الحجم لتوفير الاستثمار في المعدات واحتلال المساحة الأرضية
• معدات ضخ نقل المياه النظيفة الشاملة ذات درجة الحرارة المتوسطة، ومسار تقسيم مستقل منفصل عن مضخات نقل المواد الكيميائية المضادة للتآكل ومضخات الدوران المغلقة الصغيرة HVAC، التي تغطي متطلبات توصيل المياه السائبة للمصانع والبلديات والمناجم والطاقة والزراعة متعددة الصناعات.

4. مواصفات التثبيت القياسية في الموقع وعمليات الإصلاح الروتينية

1. قم بتثبيت قاعدة المضخة المقواة على أساس خرساني سميك، ومعايرة التوازي الأفقي بين دوار المضخة وعمود المحرك عبر مقياس مستوى دقيق، وقم بتركيب أداة توصيل مرنة مع فجوة معقولة محفوظة لتجنب الاصطدام بالاحتكاك الصلب أثناء بدء تشغيل المعدات
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية مرتبة أسفل المحور المركزي للمضخة، وقم بتركيب مرشح متعدد الطبقات وصمام بوابة على خط أنابيب الشفط لاعتراض الشوائب الصلبة الكبيرة، وقم بتركيب مقياس ضغط عالي الدقة على خط أنابيب المخرج لمراقبة تقلبات ضغط التسليم في الوقت الفعلي في ظل ظروف عمل التدفق الكبير
3. قم بتجهيز تجويف المضخة بالماء النظيف لاستنفاد الهواء الداخلي بالكامل قبل بدء التشغيل، وتأكد بدقة من أن درجة حرارة السائل المنقول لا تتجاوز 80 درجة مئوية، وقم بتشغيل المحرك وتحقق من اتجاه الدوران من جانب أداة التوصيل لمطابقة المعيار المحدد مسبقًا في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة
4. الفحص الروتيني اليومي: المراقبة المستمرة لسعة اهتزاز المضخة ودرجة حرارة تشغيل المحمل أثناء التشغيل بالحمل الكامل؛ عند استبدال الأجزاء الداخلية المتآكلة، أغلق صمامات خطوط الأنابيب وقم بتصريف السائل المتبقي داخل هيكل المضخة، وارفع مبيت الفصل العلوي مباشرة دون إزالة خطوط الأنابيب والمحرك لتفكيك المكونات واستبدالها
5. الصيانة الخاملة على المدى الطويل: قم بتصريف السائل المتبقي بالكامل داخل تجويف المضخة لمنع صدأ التجويف الداخلي وتراكم القشور، واملأ المحمل وأجزاء التوصيل المرنة بشحم مضاد للصدأ، وقم بتغطية منافذ الدخول والخروج بحواجز واقية لمنع تسرب الغبار والرواسب

5. سيناريوهات تطبيق الهندسة الصناعية والمدنية الرئيسية

• نقل كميات كبيرة من المياه الخام لمحطات المياه البلدية الحضرية: تحقق دافعة الشفط المزدوجة كبيرة الحجم توصيلًا ثابتًا لكتلة المياه الخام للخزان إلى ورش معالجة المياه، ويضمن الهيكل الهيدروليكي المتوازن ضغط مياه ثابت لشبكة الأنابيب البلدية، ويتكيف الدوران القابل للتخصيص مع مخططات تخطيط خطوط الأنابيب الحضرية المتنوعة
• نظام الصرف المستمر ذو التدفق الكبير في المناجم تحت الأرض: تفريغ سريع لمياه المناجم المتراكمة الضخمة تحت 80 درجة مئوية، كما يسهل تصميم السكن المقسم الفحص المنتظم لتآكل المكره الناجم عن الرواسب النزرة المختلطة في مياه المناجم، مما يقلل من مدة صيانة إيقاف إنتاج المناجم والخسارة الاقتصادية
• نظام تدوير تبريد واسع النطاق لوحدة محطة الطاقة الحرارية: نقل مياه تبريد ضخمة لمعدات التبادل الحراري لمجموعة المولدات، درجة حرارة متوسطة تصل إلى 80 درجة مئوية تتطابق تمامًا مع حالة عمل مياه التبريد العادية لمحطة الطاقة، كما يعمل الإصلاح السريع المقسم على تقليل فقد وقت توقف صيانة معدات محطة الطاقة
• ري الأراضي الزراعية ذات المساحة الكبيرة ومحطة تصريف الطوارئ للفيضانات: يدعم مخرج التدفق الكبير للغاية تحويل المياه السريع لري المزرعة وتصريف الطوارئ في موسم الفيضانات، تصميم هيكلي معزز للخدمة الشاقة يتكيف مع الحقل الخارجي لعملية توصيل المياه كاملة الحمولة على المدى الطويل دون انقطاع
• محطة توزيع المياه لإنتاج المصنع ومحطة تحويل شاملة للحفاظ على المياه: توفير مياه ثابتة ومستقرة بكميات كبيرة لخطوط إنتاج المصنع، وتكون بمثابة مضخة نقل أساسية لمشاريع تحويل مياه الخزان وحوض النهر، وإصلاح شامل مريح للمبيت المقسم مناسب للصيانة اليومية لمحطة المضخة الكبيرة الخارجية غير المراقبة

6. فحص المصانع دفعة واحدة ومعايير الامتثال لتصدير المعدات الهندسية عبر الحدود

تجتاز كل مضخة مياه ذات تدفق كبير منقسمة اختبار الأداء الهيدروليكي الكامل بما في ذلك معايرة كفاءة رأس التدفق الكبير للغاية التي تلبي معايير المضخة عالية الكفاءة، واختبار تقادم الحمل الكامل المستمر بدرجة حرارة متوسطة 80 درجة مئوية، واختبار الضغط الهيدروليكي لضيق تجميع غلاف المضخة المنقسمة، واكتشاف اهتزاز ناقل الحركة المرن والتحقق من تشغيل الدورة الطويلة للدوران ثنائي الاتجاه. يمكن توفير تقارير كاملة لمنحنى الأداء الهيدروليكي للمضخة، وشهادات فحص القوة الميكانيكية، ووثائق اختبار سلامة المضخة الصناعية، وأدلة تشغيل التركيب والصيانة متعددة اللغات في الموقع لدعم قائمة منصات الآلات الهندسية عبر الحدود والتخليص الجمركي لمقاولي الهندسة البلدية، وموردي معدات المناجم، وبائعي المعدات المساعدة لمحطات الطاقة، وموزعي آلات الحفاظ على المياه الزراعية في جميع أنحاء العالم.
