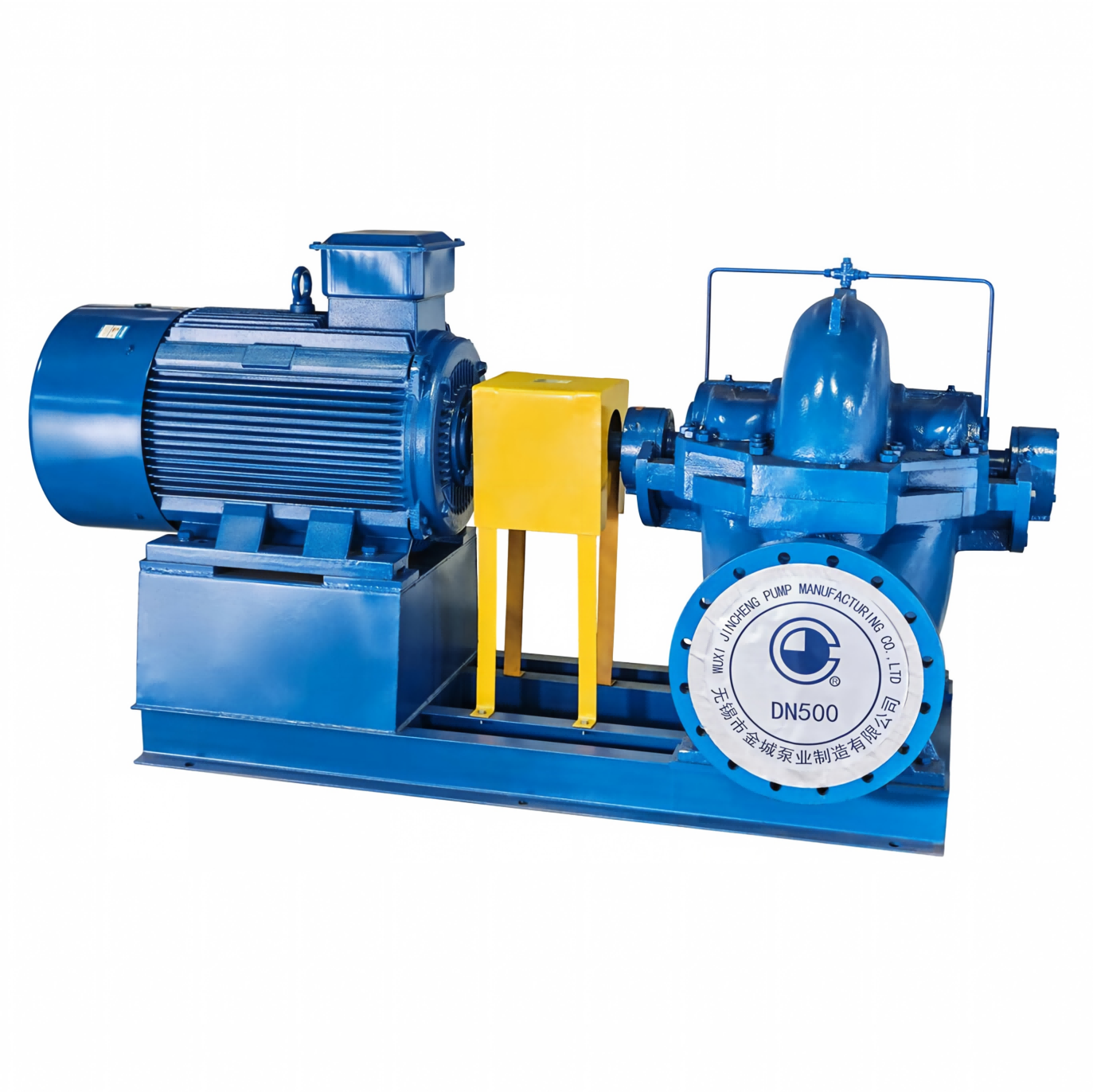

مضخة طرد مركزي من سلسلة S

1. نظرة عامة على المنتج

مضخة الطرد المركزي ذات الحالة المنفصلة من سلسلة S عبارة عن معدات ضخ أفقية مزدوجة الشفط متوسطة الانقسام كلاسيكية، تنتمي إلى مصفوفة منتج المضخة الصناعية الشاملة التي تغطي مضخة الطرد المركزي الأفقية ، ومضخة المياه الصناعية ، والمضخة عالية الكفاءة ، ومضخة نقل المواد الكيميائية ، ومضخة تداول HVAC . تعتمد هذه السلسلة مبيت مضخة ناضجة متوسطة الانقسام وهيكل دافعة شفط متناظرة على الوجهين، مصممة للنقل المستقر على المدى الطويل للمياه النظيفة والوسائط المائية منخفضة التآكل مع خصائص فيزيائية وكيميائية مماثلة للمياه، مع التحكم الصارم في درجة حرارة السائل القصوى المسموح بها عند 80 درجة مئوية. تعتمد الوحدة بأكملها اقترانًا مرنًا لتحقيق الارتباط المرن بين دوار المضخة ومحرك القيادة، مما يقلل بشكل فعال من تأثير بدء التشغيل ويقلل من فقدان الدفع المحوري. باعتبارها معدات أساسية عالمية لإمدادات المياه ذات التدفق الكبير، فإنها تغطي ظروف عمل متنوعة للخدمة الشاقة بما في ذلك تدوير المياه في المصنع، وتصريف المياه الجوفية في المناجم، وإمدادات المياه لشبكة الأنابيب البلدية الحضرية، ودورة تبريد محطة الطاقة، وري الأراضي الزراعية وتصريف الفيضانات، بالإضافة إلى مشاريع الحفاظ على مياه الخزان وتحويل النهر. إنها تلبي طلب السوق على المضخات الأفقية المنفصلة فعالة من حيث التكلفة مع صيانة مريحة، وتشكل مسار تقسيم فرعي متمايز مستقل عن مضخات توصيل المواد الكيميائية المضادة للتآكل ومضخات دوران التدفئة والتهوية وتكييف الهواء (HVAC) ذات الحلقة المغلقة الصغيرة.

تختلف عن مضخة نقل المواد الكيميائية التي تركز على توصيل الوسائط المسببة للتآكل ومضخة تدوير HVAC المطبقة على حلقات تكييف الهواء المغلقة ذات التدفق الصغير، يتم توجيه مضخة الحالة المنفصلة من سلسلة S إلى المياه الخام كبيرة الحجم ونقل المياه النظيفة الصناعية، مع هيكل صيانة سريع متوسط ​​الانقسام لا يمكن مطابقته بمضخات طرد مركزي أفقية أحادية الشفط، وتمتلك قدرة تنافسية حصرية لإمدادات المياه للخدمة الشاقة.

2. التصميم الهيكلي الفريد ومزايا التشغيل الأساسية لمضخة الحالة المنفصلة من السلسلة S

• هيكل الإصلاح السريع لجسم المضخة المنفصلة الأفقية: يتم تقسيم غلاف المضخة على طول المحور الأفقي المركزي؛ بعد إزالة الغطاء العلوي، يمكن للمستخدمين فحص واستبدال وإصلاح الدفاعات الداخلية وقطع الختم ومجموعات المحامل مباشرة دون فصل خطوط أنابيب النقل الأمامية والخلفية أو تفكيك محرك التشغيل المطابق، مما يقلل بشكل كبير من دورة صيانة إيقاف تشغيل المعدات وتكلفة العمالة
• النظام الهيدروليكي لتوازن الشفط المزدوج المتماثل: يتم ترتيب قنوات الشفط المزدوجة بشكل متماثل على جانبي المكره، مما يؤدي تلقائيًا إلى موازنة الدفع الهيدروليكي المحوري المتولد أثناء تشغيل السوائل، مما يقلل من تآكل المحمل وسعة اهتزاز الوحدة، ويطيل عمر خدمة الأجزاء المتآكلة مثل الأختام الميكانيكية والمحامل تحت عملية التحميل الكامل على المدى الطويل
• تخطيط المدخل والمخرج المحوري الأفقي: يتم ترتيب منفذ الشفط ومنفذ التفريغ بشكل موحد أسفل الخط المركزي للعمود الرئيسي، مما يشكل تخطيطًا رأسيًا أفقيًا بالنسبة لعمود المضخة، مما يبسط تخطيط خط الأنابيب المستقيم في الموقع ويقلل من استخدام ملحقات تحويل الكوع للأنابيب الهندسية
• اقتران مرن لنقل عزل الاهتزاز: يتم توصيل المضخة والمحرك عن طريق اقتران مرن، والذي يمكن أن يمتص الصدمات الميكانيكية أثناء بدء التشغيل وتعديل التدفق المتغير، ويقطع مسار نقل الاهتزاز بين المحرك وجسم المضخة، ويقلل بشكل فعال من ضوضاء التشغيل الإجمالية للوحدة
• دعم الإنتاج المخصص لاتجاه الدوران المزدوج: تدور الوحدة القياسية في اتجاه عقارب الساعة عند عرضها من نهاية أداة التوصيل؛ يمكن تخصيص النماذج الدوارة عكس اتجاه عقارب الساعة وفقًا لتخطيط خطوط الأنابيب في الموقع، وتدفق العملية وقيود مساحة البناء، مما يتوافق بمرونة مع اتجاهات تخطيط خطوط الأنابيب الهندسية المختلفة
• نطاق تكيف واسع لدرجة الحرارة المتوسطة 80 درجة مئوية: أداء نقل مستقر للمياه النظيفة ذات درجة الحرارة العادية والسوائل المائية منخفضة النشاط أقل من 80 درجة مئوية، يتكيف تمامًا مع المياه الصناعية المتداولة ومياه الصنبور البلدية ومياه ري الأراضي الزراعية وظروف تبريد مياه التبريد في محطة الطاقة دون بطانة خاصة مقاومة لدرجة الحرارة العالية.
• أداء التشغيل المستمر ذو التدفق الكبير للخدمة الشاقة: تعمل قناة الشفط المزدوجة على زيادة استهلاك السوائل في دورة واحدة، وهي مناسبة لمهام توصيل المياه دون انقطاع على مدار 24 ساعة في محطات المياه والمناجم ومناطق الري الكبيرة، مع تدفق ثابت وإخراج الضغط في ظل عملية تحميل كاملة مستمرة طويلة الأمد

3. مزايا تنافسية متباينة مقارنة بمضخات الطرد المركزي الصناعية الأخرى

القوة الأساسية الحصرية لمضخة الطرد المركزي ذات العلبة المنفصلة من السلسلة S

• ميزة صيانة متوسطة الانقسام لا مثيل لها في مضخات الطرد المركزي الأفقية العادية أحادية الشفط: تحتاج المضخات الأفقية التقليدية أحادية الشفط إلى إزالة جميع خطوط الأنابيب والمحركات لفتح غلاف المضخة للصيانة؛ يعمل هذا الهيكل متوسط ​​الانقسام على رفع غطاء المضخة العلوي فقط، مما يقلل بشكل كبير من أعمال الصيانة في الموقع وفقدان وقت التوقف عن العمل، وهو ما يمثل ميزة أساسية في سلسلة المضخات عالية الكفاءة هذه
• تصميم شفط مزدوج متوازن لسيناريوهات التدفق الكبير للخدمة الشاقة: مضخة تدوير HVAC الصغيرة تعتمد هيكل مدخل أحادي الجانب مع دفع محوري واضح، ينطبق فقط على الدوران المغلق ذو التدفق الصغير؛ تدعم دافعة الشفط المزدوجة المتوازنة من سلسلة S نقل المياه الخام بكميات كبيرة للمشاريع الهندسية الثقيلة الخاصة بالبلديات والمناجم والحفاظ على المياه
• يختلف التحسين المستهدف لوسط المياه النظيفة عن مضخات نقل المواد الكيميائية: مضخة نقل المواد الكيميائية مجهزة ببطانة مضادة للتآكل لنقل الأحماض والقلويات والمذيبات العضوية؛ تم تحسين هذه المضخة للوسائط المائية منخفضة التآكل التي تقل درجة حرارتها عن 80 درجة مئوية، مع كفاءة هيدروليكية أعلى وتكلفة تصنيع أقل لظروف عمل نقل المياه التقليدية
• يتكيف الدوران ثنائي الاتجاه القابل للتخصيص مع التصميم الهندسي المعقد: تعمل معظم مضخات المياه الصناعية العامة على إصلاح اتجاه الدوران الفردي، والذي يصعب التكيف مع تصميم خط الأنابيب العكسي؛ تدعم السلسلة S تخصيص الدوران في اتجاه عقارب الساعة/عكس اتجاه عقارب الساعة، وهو متوافق مع متطلبات تخطيط خطوط الأنابيب المعقدة المختلفة في الموقع
• هيكل مصبوب معزز للتشغيل بأحمال ثقيلة على المدى الطويل: جسم مضخة مصبوب سميك وتصميم قاعدة تحمل معززة، مناسب لمهام الصرف وإمدادات المياه بدون توقف في المناجم ومحطات الطاقة ومشاريع الري الكبيرة، وهو يتجاوز بكثير مضخات الدوران الصغيرة للخدمة الخفيفة في مقاومة الأحمال الثقيلة.

تخطيط موقف السوق

• مضخة مياه صناعية أفقية متوسطة التدفق ذات تدفق كبير فعالة من حيث التكلفة، منتج تكميلي لخط إنتاج مضخة طرد مركزي أفقية أحادية الشفط، تخدم مشاريع إمدادات المياه البلدية، وأنظمة تصريف المناجم، والتبريد الإضافي لمحطة الطاقة، ومقاولي الري الزراعي على نطاق واسع
• مضخة نقل مياه عالية الكفاءة تدمج الإصلاح السريع المنفصل والأداء الهيدروليكي المتوازن للشفط المزدوج وتخصيص الدوران ثنائي الاتجاه، لتحل محل التكوين المتوازي لمضخات الشفط الصغيرة المتعددة ذات الشفط الواحد للمشاريع الهندسية كبيرة الحجم لتقليل الاستثمار في المعدات
• معدات ضخ نقل المياه النظيفة الشاملة ذات درجة الحرارة المتوسطة، مستقلة عن مضخات توصيل المواد الكيميائية المضادة للتآكل ومضخات الدوران المغلقة المصغرة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتي تغطي سيناريوهات تطبيق الحفاظ على المياه الصناعية والبلدية والزراعية بالكامل

4. المواصفات القياسية للتركيب في الموقع والصيانة اليومية

1. ثبت قاعدة المضخة على الأساس الخرساني بمسامير التثبيت، وقم بمعايرة المستوى الأفقي لعمود المضخة وعمود المحرك بمقياس المستوى، وقم بتثبيت الوصلة المرنة بين دوار المضخة وعمود إخراج المحرك، وحجز فجوة اقتران معقولة لتجنب الاحتكاك الصلب أثناء بدء التشغيل
2. قم بتوصيل خطوط أنابيب الشفط والتفريغ الأفقية أسفل المحور المركزي للمضخة، وقم بتركيب شاشات الترشيح وصمامات البوابة على خط أنابيب الشفط لاعتراض الشوائب الصلبة الكبيرة، وقم بتعيين أجهزة قياس الضغط على خط أنابيب المخرج لمراقبة تغيرات الضغط والتدفق في الوقت الفعلي
3. قبل بدء التشغيل، املأ التجويف الداخلي للمضخة بوسيلة نقل لإخراج الهواء الداخلي، وتأكد من التحكم في درجة حرارة السائل أقل من 80 درجة مئوية، وقم بتشغيل المحرك وتحقق من اتجاه الدوران من جانب أداة التوصيل لمطابقة معيار الدوران المخصص مسبقًا في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة
4. الفحص الروتيني اليومي: مراقبة اهتزاز الوحدة ودرجة حرارة التحمل أثناء التشغيل؛ عند الحاجة إلى استبدال الأجزاء الداخلية المتآكلة، أغلق صمامات خطوط الأنابيب، وقم بتصريف السائل المتبقي في تجويف المضخة، وارفع غطاء المضخة العلوي المنفصل مباشرة دون تفكيك خطوط الأنابيب والمحركات لاستبدال المكونات وصيانتها
5. صيانة تخزين إيقاف التشغيل على المدى الطويل: قم بتصريف السائل المتبقي بالكامل داخل تجويف المضخة لمنع تراكم الصدأ والقشور على قناة التدفق، وحقن الشحوم المضادة للصدأ في المحامل وأجزاء التوصيل المرنة، وتغطية منافذ الدخول والخروج بأغطية واقية لمنع دخول الغبار والحطام إلى جسم المضخة.

5. سيناريوهات التطبيقات الصناعية والبلدي والزراعي الرئيسية

• نظام الصرف المستمر تحت الأرض للمنجم: يقوم تدفق الشفط المزدوج الكبير بتفريغ مياه المنجم تحت الأرض بسرعة أقل من 80 درجة مئوية؛ يسهل التصميم المنفصل الأوسط الفحص المنتظم لتآكل المكره الناتج عن الرواسب النادرة في مياه المناجم، مما يقلل وقت صيانة إيقاف إنتاج المناجم
• نقل المياه الخام لمحطة المياه البلدية الحضرية: متطابق مع شبكة الأنابيب البلدية لتوصيل المياه الخام للخزان إلى ورش معالجة المياه؛ يعمل هيكل الشفط المزدوج المتوازن على استقرار ضغط المياه في شبكة الأنابيب الحضرية، ويتكيف اتجاه الدوران القابل للتخصيص مع تصميم تخطيط خط الأنابيب الحضري المعقد
• نظام تدوير تبريد وحدة محطة الطاقة الحرارية: نقل مياه التبريد المتداولة للتبادل الحراري لمعدات الطاقة؛ يتوافق حد درجة الحرارة المتوسطة البالغ 80 درجة مئوية بشكل مثالي مع حالة عمل مياه التبريد التقليدية لمحطات الطاقة، كما يقلل الإصلاح السريع المقسم من فقدان صيانة معدات محطة الطاقة
• مشروع ري الأراضي الزراعية الكبيرة وتصريف الفيضانات: يحقق ناتج التدفق الكبير تحويلاً سريعًا للمياه لري المزرعة والصرف في حالات الطوارئ في موسم الفيضانات؛ يتكيف هيكل التشغيل المستمر للخدمة الشاقة مع توصيل المياه دون انقطاع على المدى الطويل في الهواء الطلق في محطات الضخ الميدانية
• محطة ضخ تحويل مشروع الحفاظ على المياه الشاملة: تعمل كمضخة نقل أساسية لمشاريع تحويل مياه الأنهار والخزانات. يعمل تصميم الصيانة السهلة الأفقية ذات الانقسام المتوسط ​​على تبسيط الفحص اليومي واستبدال المكونات لمحطات الضخ الميدانية غير المراقبة

6. فحص المصانع دفعة واحدة ومعايير الامتثال لتصدير المعدات الهندسية عبر الحدود

تمر كل مضخة طرد مركزي من سلسلة S باختبارات أداء شاملة بما في ذلك معايرة الكفاءة الهيدروليكية التي تلبي معايير المضخة عالية الكفاءة، واختبار تقادم الحمل المستمر بدرجة حرارة متوسطة 80 درجة مئوية، واختبار ضغط إحكام تجميع غلاف المضخة المنقسمة، واكتشاف اهتزاز ناقل الحركة المرن والتحقق من التشغيل المستقر للدوران ثنائي الاتجاه. يمكن توفير تقارير منحنى الأداء الهيدروليكي الكاملة وشهادات فحص القوة الميكانيكية ووثائق شهادات سلامة المضخات الصناعية وأدلة تشغيل التركيب والصيانة متعددة اللغات في الموقع لدعم قائمة منصات الآلات الهندسية عبر الحدود والتخليص الجمركي لمقاولي الهندسة البلدية وموردي معدات المناجم وبائعي المعدات المساعدة لمحطات الطاقة وموزعي آلات الحفاظ على المياه الزراعية في جميع أنحاء العالم.
